Szyk Liniowy
W wersji SOLIDWORKS 2015 została dodana nowa funkcjonalność do operacji Szyk Liniowy – „Do odniesienia”. Szyk powtarza wybrane operacje w formie matrycy, w oparciu o operację źródłową.
Najczęściej stosowaną techniką jest podanie dla szyku liniowego liczby wystąpień oraz odległości jakie mają występować pomiędzy powtarzaną operacją. Teraz możesz użyć opcji „Do odniesienia” co pozwala Ci na wybranie ściany, od której chciałbyś zachować odpowiednią odległość.
W dalszym ciągu pierwszym krokiem jest wybranie kierunku no i oczywiście operacji, którą chcielibyśmy powtórzyć.
Następną rzeczą jest wybranie sposobu, skąd ma być liczona odległość pomiędzy powtórzeniami:
- Cetroid – miejsce pośrodku operacji, program wyznacza je automatycznie,
- Wybrane odniesienie – mamy możliwość wyboru wierzchołka, ściany, krawędzi lub też płaszczyzny od której program będzie nam odsuwał operacje
Teraz spokojnie możemy wybrać pomiędzy odstępami, a liczbą wystąpień w zależności jaki parametr jest dla Ciebie ważny.

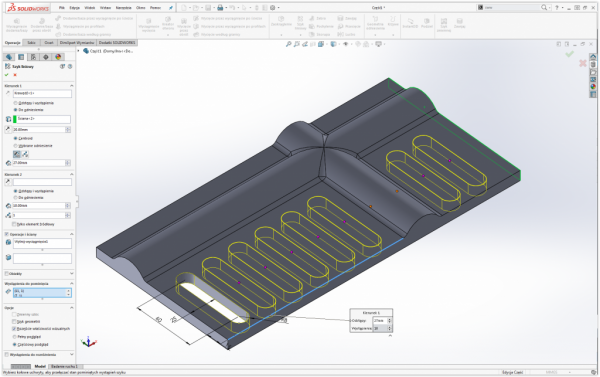

Dodatkowo, możesz użyć wystąpień do pominięcia, aby ominąć jak w tym przypadku wyspę.
Jest to potężne narzędzie, ale czasem zapominamy o funkcjach, które na prawdę mogą przyspieszyć, albo lepiej kontrolować naszą pracę.
Funkcja warta do zanotowania!
P.S Już wersji SOLIDWORKS 2017 będzie dostępny Dwukierunkowy szyk kołowy – możliwość tworzenia szyku kołowego w dwóch kierunkach
Zobacz co jeszcze Cię czeka w wersji SOLIDWORKS 2017
