Czy szukacie kolejnego sposobu na przyspieszenie projektowania urządzeń? Jeżeli tak to dobrze trafiliście! Dziś omówię metodę optymalizacji pracy – tworzenie inteligentnych komponentów.
Nieco teorii…
Inteligentne komponenty tworzone są z elementów, których często używamy i wymagają dodania skojarzonych (podobnych) komponentów i operacji. Ponieważ w wielu przypadkach mamy potrzebę skojarzenia modelu w odniesieniu do istniejącej części tak, aby jego wymiary i właściwości zmieniały się automatycznie, rozwiązaniem stają się właśnie inteligentne komponenty.
Inteligentne komponenty możemy tworzyć w pliku złożenia. W ich skład wchodzą:
- Odniesienia zewnętrzne do plików skojarzonych komponentów
- Informacje dla utworzenia skojarzonych operacji
- Informacje dla zrekonstruowania definiującego złożenia
… i praktyki
W celu stworzenia inteligentnego komponentu należy:
Utworzyć złożenie, w którym zostaną zawarte następujące elementy:
- komponent, który uczynimy inteligentnym,
- komponenty, które zostaną z nim powiązane/skojarzone,
- komponenty zawierające operacje, które również skojarzymy z inteligentnym komponentem.
Umieścić komponenty i zastosować wiązania
W naszym przypadku zielony element zostanie wykorzystany do stworzenia inteligentnego komponentu.

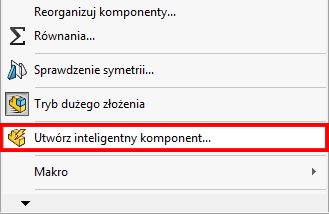

Przejść do menu Narzędzia>Utwórz inteligentny komponent.

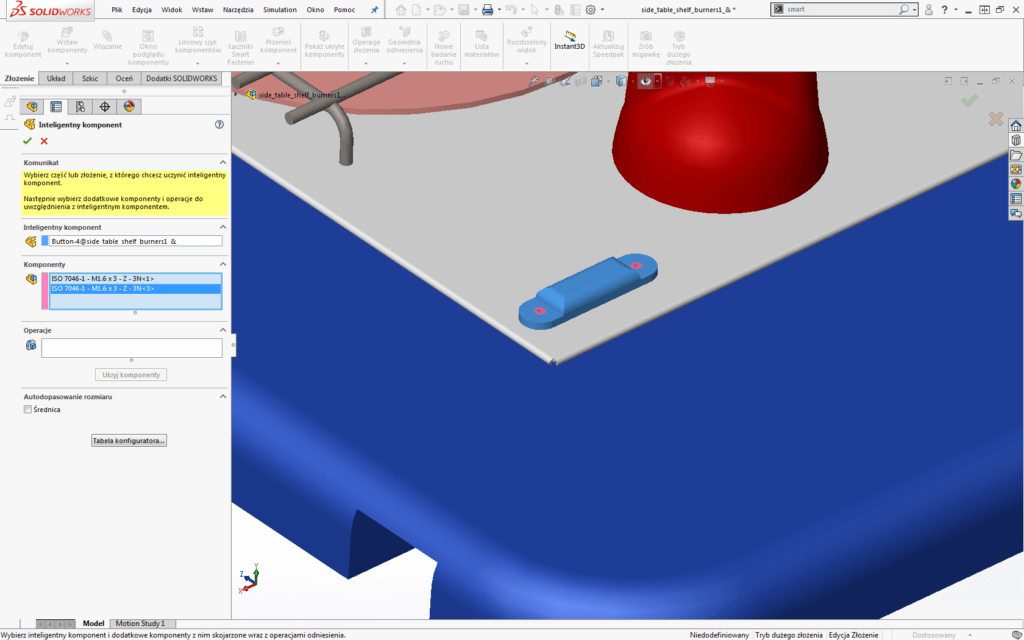

W oknie wyboru wskazujemy:
- Inteligentny komponent – część, która stanowi bazę tworzonego elementu.
- Komponenty – części będące skojarzone z inteligentnym komponentem.
- Operacje – podobnie jak powyżej, będą one utożsamiane z elementem inteligentnym.

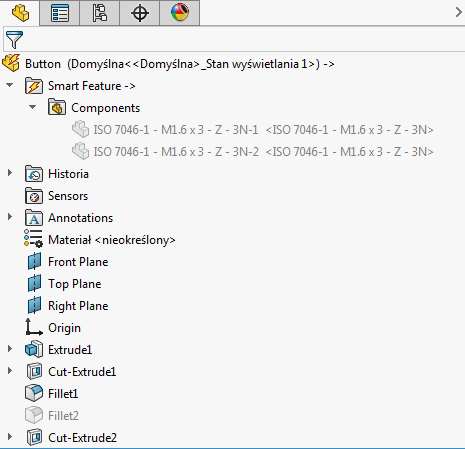

Po zatwierdzeniu w drzewku operacji pojawi się nowa ikona opisująca inteligentny komponent.
Całe złożenie należy zapisać, jednocześnie zapisując nowo powstały komponent wraz z jego częściami i operacjami skojarzonymi.
Złożenie definiujące nie jest już potrzebne, wszystkie dane trafiły do pliku komponentu.
Jak wprowadzić inteligentny komponent do złożenia?

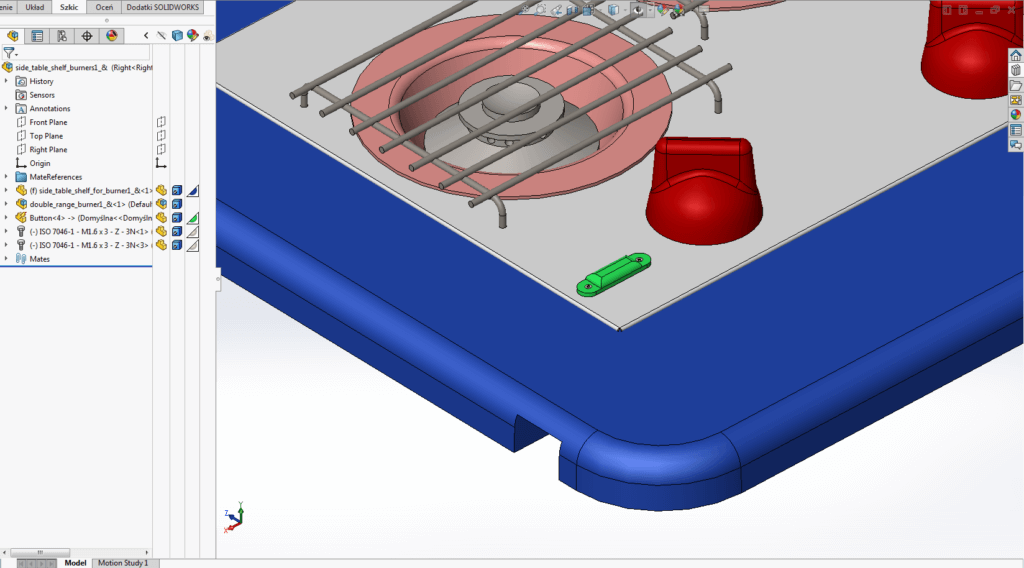

Umieszczamy stworzony inteligentny element przy użyciu wiązań w konkretnej pozycji złożenia.

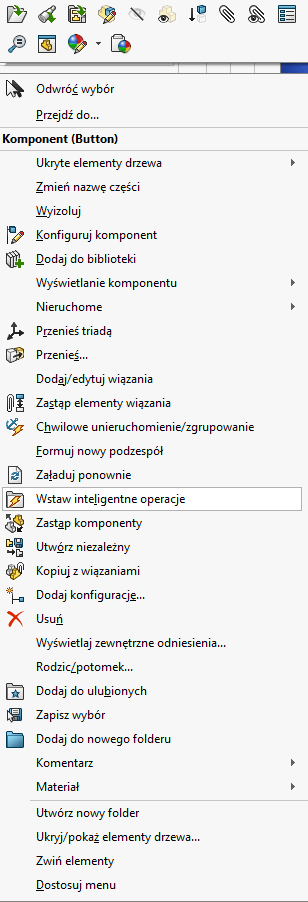

Następnie klikamy prawym przyciskiem myszy na nasz komponent i z menu podręcznego wybieramy polecenie „Wstaw inteligentne operacje”. Zabieg ten możemy również wykonać poprzez polecenie Wstaw>Inteligentne operacje lub klikając prawym przyciskiem myszy na nazwę elementu w drzewku operacji.

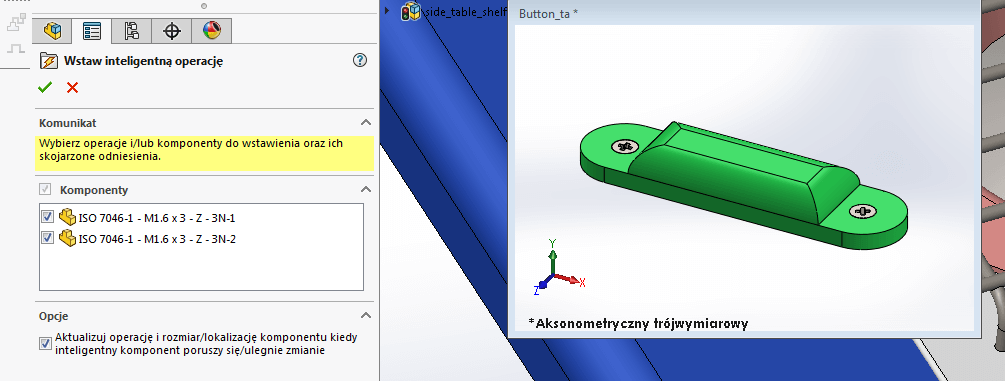

Wybranie powyższej opcji wywoła pojawienie się okna, w którym definiujemy dokładnie niezbędne odniesienia skojarzonych komponentów oraz operacji.
Zatwierdzamy operację.

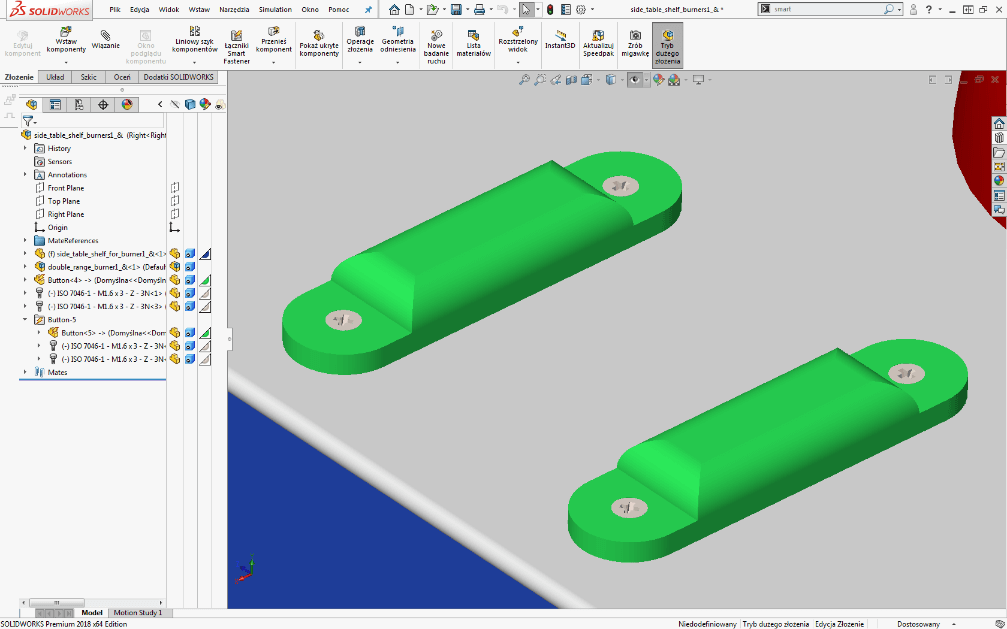

Wszelkie powiązane komponenty i operacje zostały automatycznie przydzielone do elementu i wprowadzone do złożenia.
Edycja inteligentnych komponentów jest dostępna z poziomu części. Uruchamiamy dokument elementu i podążamy według poniższych kroków:
Klikamy prawym przyciskiem na folder inteligentnej operacji i wybieramy opcję Edytuj w definiującym złożeniu.
Uruchomione zostanie złożenie tymczasowe, zrekonstruowane z danych definiujących przechowywanych w dokumencie inteligentnego komponentu.
Edytujemy złożenie dodając komponenty lub operacje.
Zatwierdzamy zabieg, zamykamy i zapisujemy złożenie.
Jak widać, oprogramowanie SOLIDWORKS umożliwia optymalizację pracy na wiele sposobów, dzięki czemu staje się ona przyjemniejsza, a co najważniejsze o wiele prostsza i szybsza.
