Właściwość dostosowana, a rodzaj tabeli w SOLIDWORKS

właściwość dostosowana tabela lista materiałów w SOLIDWORKS

Właściwość dostosowana, a rodzaj tabeli w SOLIDWORKS

Czy wiedziałeś o tym, że aby dodać właściwość dostosowaną, która będzie widoczna w tabeli elementów ciętych należy ją dodać we właściwościach listy elementów ciętych a nie we właściwościach pliku?

Należy tutaj rozróżnić dwie tabele: lista materiałów oraz lista elementów ciętych.

właściwość dostosowana tabela lista materiałów w SOLIDWORKS

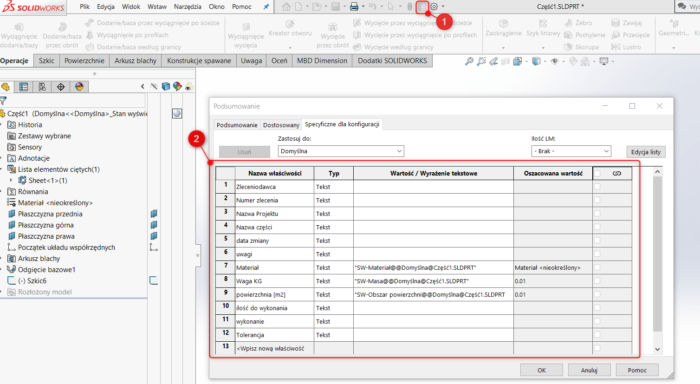

Ta pierwsza (lista materiałów) zaciąga wszystkie informacje z właściwości pliku, gdzie można dodawać właściwości dostosowane i dotyczy informacji na temat modelu.

właściwość dostosowana tabela lista materiałów w SOLIDWORKS

Właściwości te można przypisać następnie do każdej z kolumn w tabeli listy materiałów na rysunku.

właściwość dostosowana tabela lista materiałów w SOLIDWORKS

Trochę inaczej sprawa wygląda dla tabeli listy elementów ciętych. Tabela ta jest tworzona dla elementów konstrukcji spawanej lub elementów wykonanych z arkusza blach. Aby wejść w tabelę właściwości dostosowanych należy PPM (prawym przyciskiem myszy) wybrać na jeden z elementów listy i kliknąć Właścwości.

właściwość dostosowana tabela lista materiałów w SOLIDWORKS

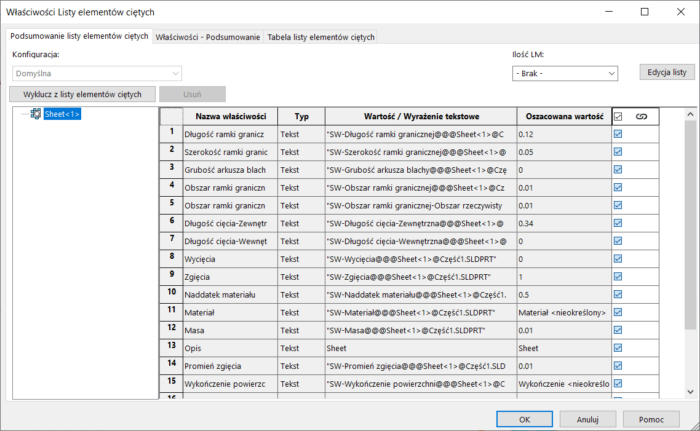

Wyświetla się nam podobna tabela jak dla właściwości pliku, z tymże ta jest przypisana konkretnie do tabeli listy elementów ciętych.

właściwość dostosowana tabela lista materiałów w SOLIDWORKS

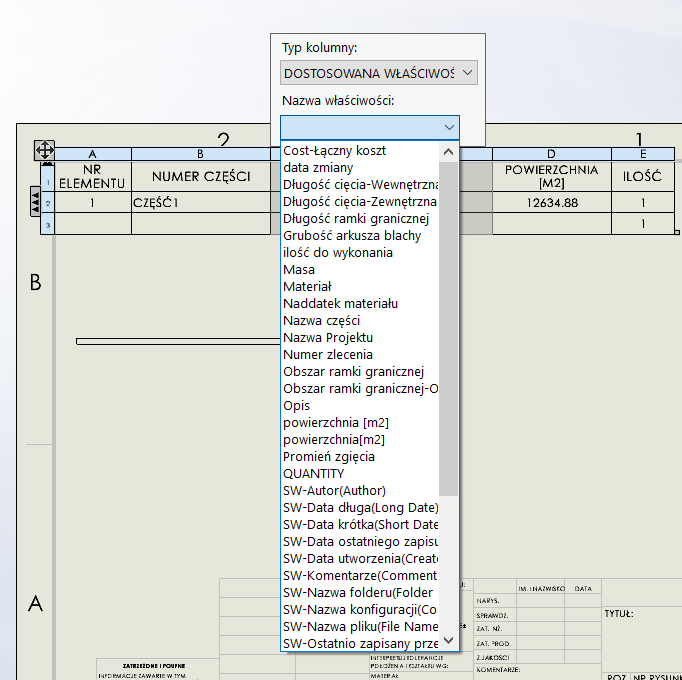

Wszystkie elementy, które wskażemy w tej tabeli będą potem możliwe do wyboru w kolumnach tabeli listy elementów ciętych w rysunku. Po zaznaczeniu danej kolumny w tabeli i wybraniu we właściwościach kolumny Właściwość elementu z listy elementów ciętych jest możliwość wskazania odpowiedniej właściwości dostosowanej.

właściwość dostosowana tabela lista materiałów w SOLIDWORKS
