Zmienne zależne – ZAPROPONUJ TEMAT

Kilka dni temu dostaliśmy od użytkownika propozycję oby opisać na naszym blogu pewien temat. Został on nazwany „Zmienne zależne”. W skrócie chodzi o to żeby wybierając wartości z jednej listy kolejna lista zawężała wartości do wyboru. W tym artykule dowiemy się jak to skonfigurować.

Krótkie podsumowanie jakie dostaliśmy w propozycji brzmi:

Pożądanym rozwiązaniem bałoby dostępna zależność tych pól mianowicie wybierając:

  • X=1, ograniczony byłby wybór dla Y=(A, B, C)
  • X=2, ograniczony byłby wybór dla Y=( D, E, F)
  • X=3, ograniczony byłby wybór dla Y=(G, H, I)

W SOLIDWORKS PDM mamy do dyspozycji różne rodzaje list dla kart. W naszym tutorialu wykorzystamy standardową listę dla kart. W celu konfiguracji „zmiennych zależnych” dodajemy cztery (4) listy:

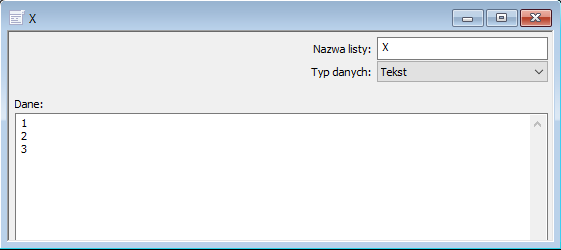

X

x

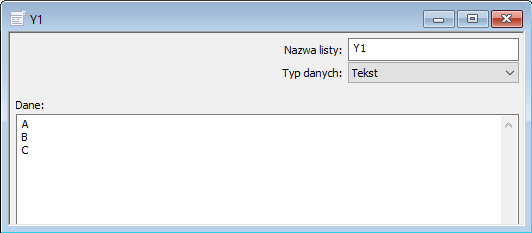

Y1

Y1

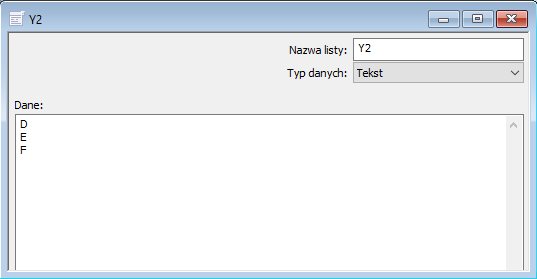

Y2

Y2

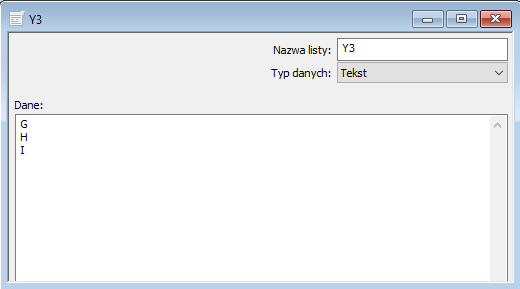

Y3

Y3

Następnie dodajemy zmienne X i Y.

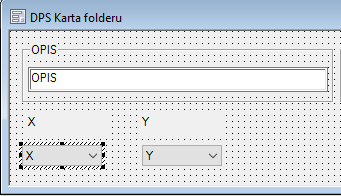

W kolejnym kroku dodajemy do karty danych folderu lub pliku dwie listy rozwijane.

Karta-folderu

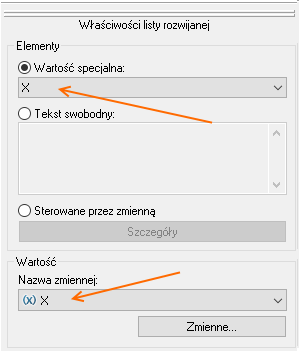

Listę X konfigurujemy w następujący sposób, przy łączymy ją z listą dla kart X oraz powiązujemy ze zmienną X

właściwości-listy-rozwijalnej

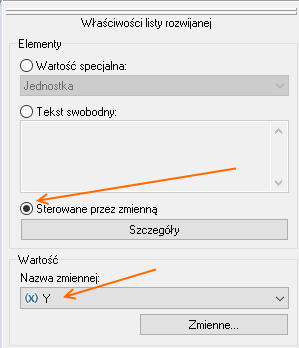

Listę Y konfigurujemy w taki sposób, że powiązujemy jej wartość ze zmienną Y natomiast jako element wybieramy sterowne przez zmienną.

sterowanie-przez-zmienną

Teraz najważniejszy krok. Konfiguracja sterowania zmienną Y.

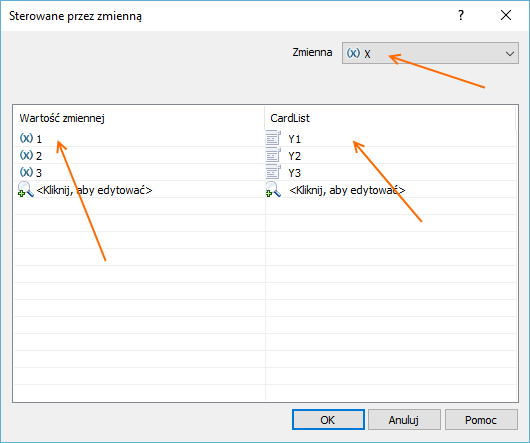

sterowanie-przez-zmienną-Y

Wybieramy zmienną X bo to jej wartość będzie sterowała wartością zmiennej Y. I Po lewej wpisujemy pożądane wartości zmiennej X a po prawej wybieramy jaka lista ma się podłączyć przy danej wartości.

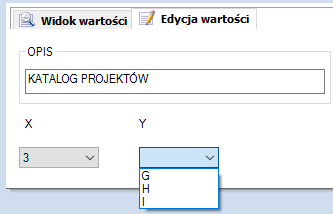

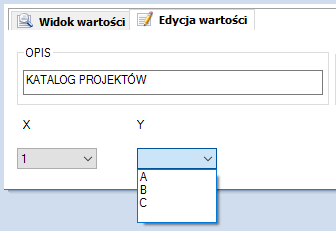

x-1 x-2 x-3

Jeśli macie również ciekawe tematy, które moglibyśmy na naszym blogu opisać skorzystajcie z opcji ZAPROPONUJ TEMAT
