3DEXPERIENCE: Szyk kołowy w xDesign

Szyki to operacje ułatwiające i przyspieszające pracę. Pozwalają one na kopiowanie elementu źródłowego i powielanie go w określony sposób. Na poniższym przykładzie przedstawiona zostanie operacja szyku kołowego.

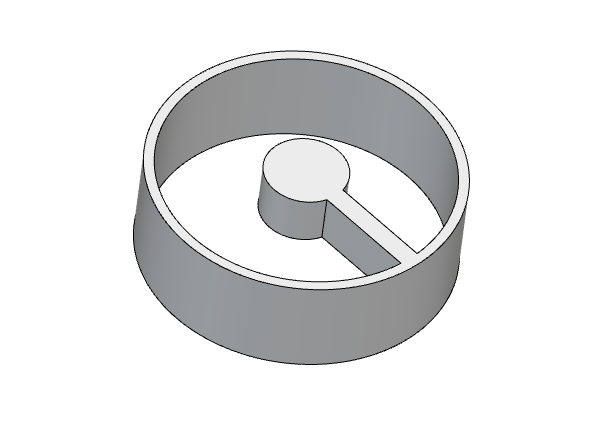

Szyk kołowy - zastosowanie

Szyk kołowy jest dostępny na karcie operacje. Należy kliknąć w strzałkę w prawym dolnym rogu. Pojawi się wybór szyku liniowego oraz szyku kołowego. Kliknięcie na szyk kołowy przenosi użytkownika do operacji.

Szyk kołowy - menu

Funkcje do powtórzenia pozwalają na wybór elementów źródłowych do powielenia. Oś szyku służy za geometrię odniesienia, względem której następuje dodanie szyku. Może nią być cylindryczna ściana, krawędź bądź oś.

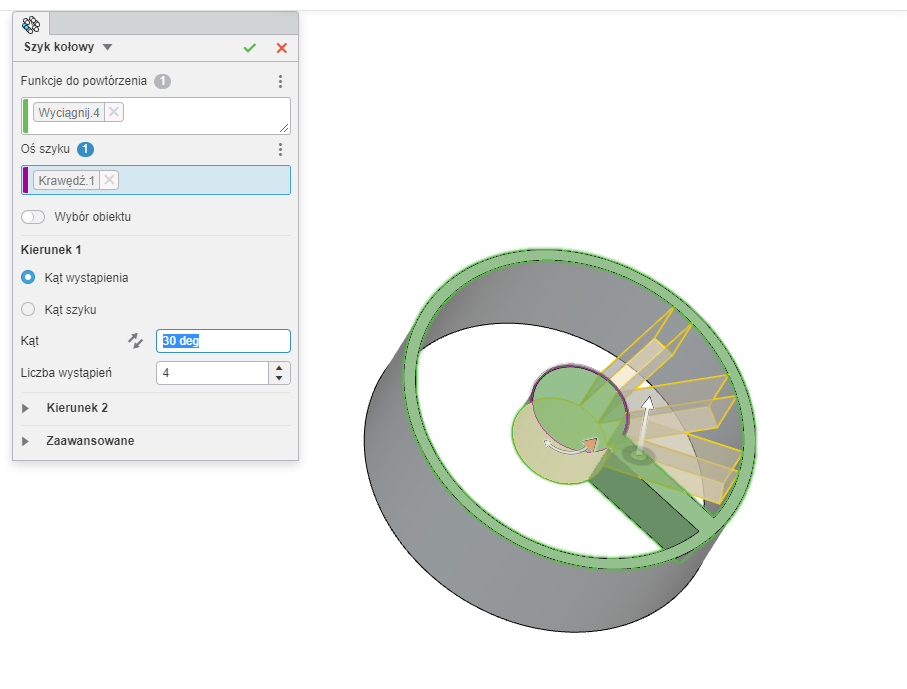

Karta operacji

Kopiowanie źródłowego elementu może nastąpić poprzez określenie kątowych odstępów pomiędzy kolejnymi wystąpieniami szyku lub poprzez równomierne odstępy na określonej wartości kątowej. Szyk pozwala na dwukierunkowe dodanie operacji.

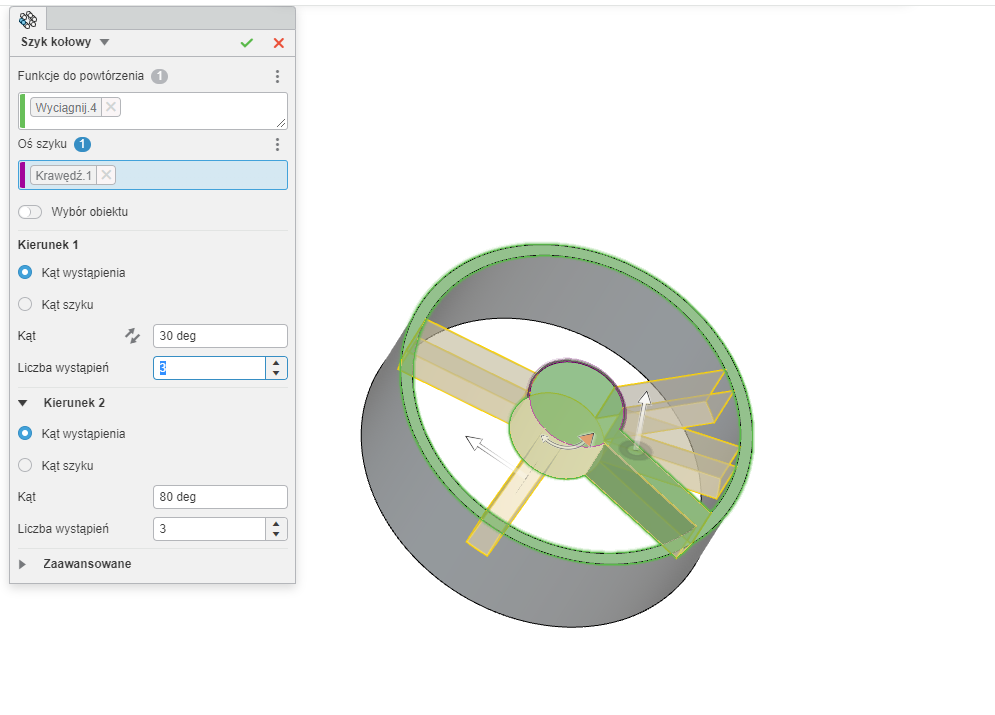

Operacja 1

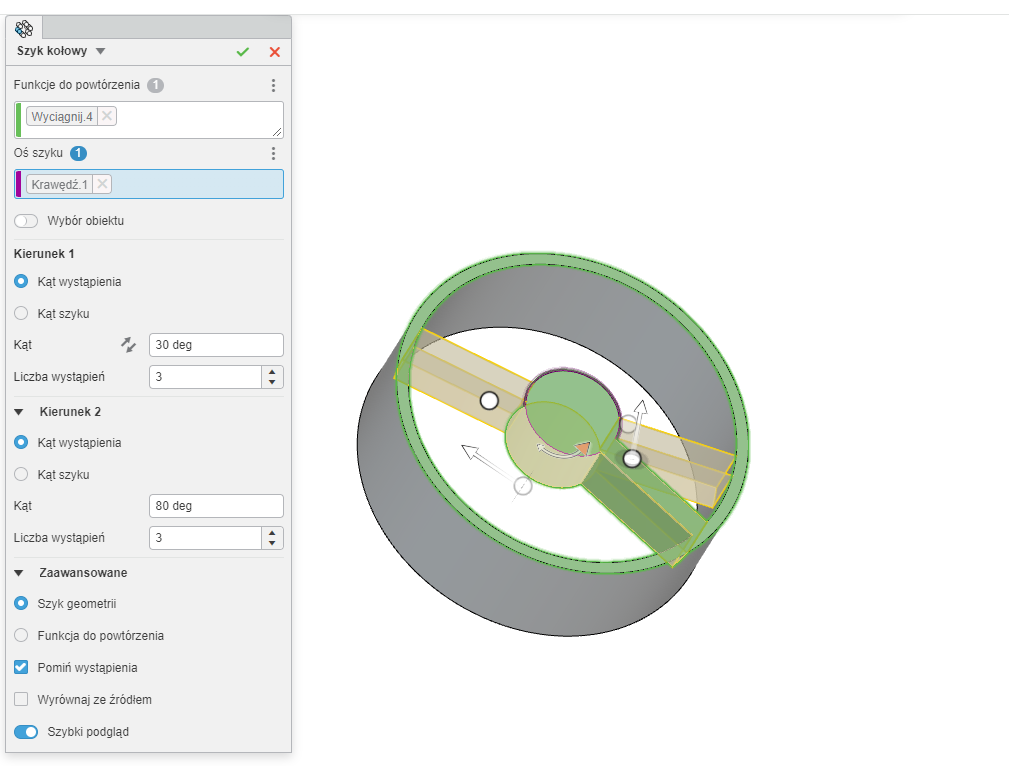

Operacja 2


Operacja 3


Operacja 4
