Alphacam – Zwiększ jakość wyświetlanych brył

Alphacam – Zwiększ jakość wyświetlanych brył

Czy zastanawialiście się dlaczego na symulacji niektóre przygotówki , które były definiowane z bryły wyglądają bardzo „kanciasto”? Jak bryła widoczna poniżej?

kiepska bryła

Odpowiedzialny jest za to parametr Bryłowej Tolerancji Współczynnika skali. Aby go odnaleźć należy przejść do Narzędzia główne -> Konfiguracja -> Opcje i odnaleźć zakładkę Symulacja. Następnie zmieniamy wartość współczynnika (im mniejsza tym dokładniejszy model, w tym przypadku zmieniłem wartość na 0.01).

współczynnik

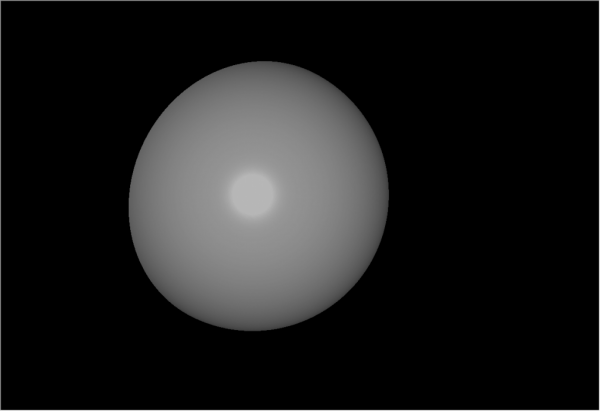

Po zatwierdzeniu i ponownym wywołaniu symulacji naszym oczom ukazuje się widok wygładzonej bryły:

 dobra bryła

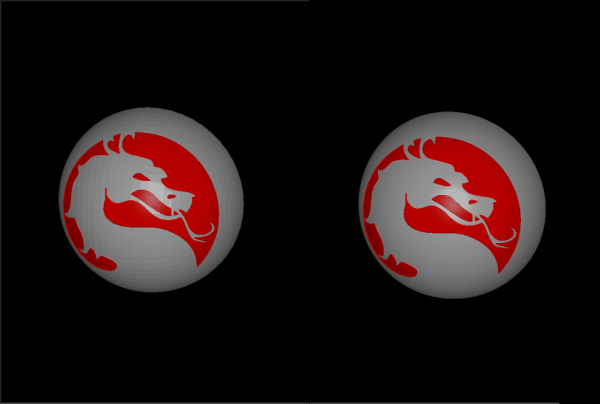

Teraz możemy śmiało symulować obróbkę i pochwalić się wynikiem!

po wycięciu
