SOLIDWORKS (i pewnie kilka innych programów CAD) daje nam możliwość asocjatywnego wyprowadzania brył. Co to oznacza w praktyce? Że mamy możliwość wykorzystania tej techniki na różne sposoby, w zależności od potrzeb, na przykład jako Master Model, to zrobienia wersji lustrzanej ze zmianą czy dla elementów zawierających podobieństwa w jakimś zakresie geometrii.
1. Pełna asocjatywność (Wstaw do nowej części)
Pełna asocjatywność oznacza pełne powiązania pomiędzy modelem matką, a modelem wyprowadzonym (potomkiem). W takim wypadku będziemy mieli 2 modele, gdzie model potomka może mieć zrobione dodatkowe operacje (np. odbicie lustrzane całej geometrii dla wersji lewej/prawej, albo zmodyfikowaną geometrię oryginału – dodatkowe otwory itp.), ale w każdym przypadku przy edycji dowolnej operacji lub dodaniu nowej operacji do modelu matki, powoduje zmianę geometrii (tak jakby import geometrii) do modelu potomka i następnie wykonanie operacji z drzewka historii modelu potomka. W celu uzyskania pełnej asocjatywności modelu wyprowadzonego musimy użyć operacji Wstaw do nowej części po kliknięciu PPM na bryle w folderze Obiekty bryłowe lub całym tym folderze.

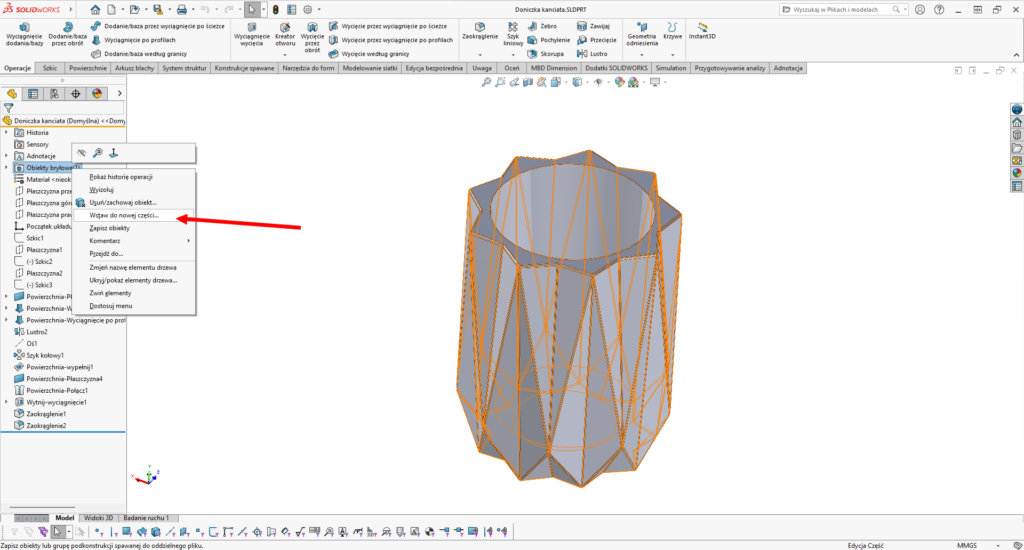

Model matka:

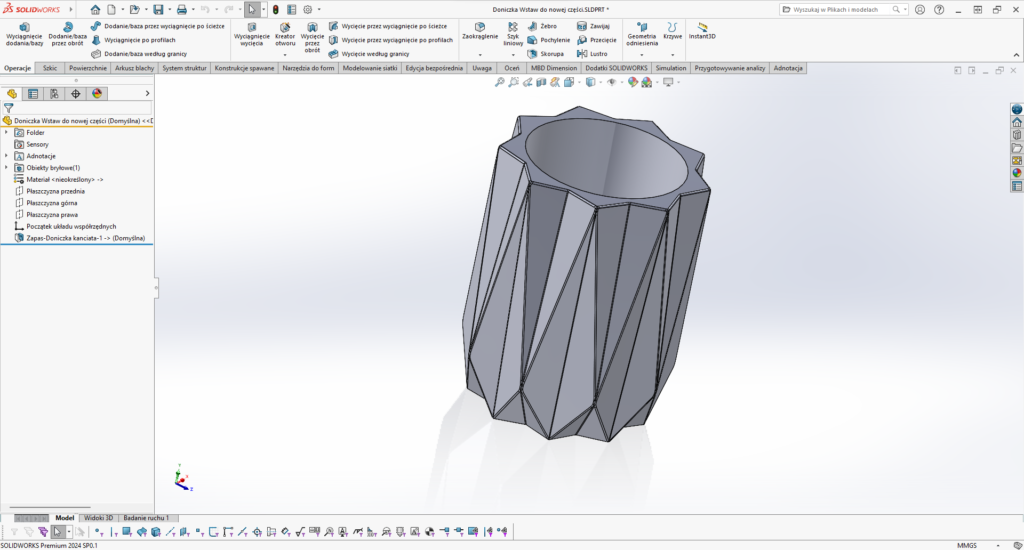

Model potomka:
2. Niepełna asocjatywność (Zapisz obiekty)
Niepełna asocjatywność, którą możemy też nazwać wybiórczą asocjatywnością, oznacza, że budujemy częściowe połączenie modelu potomka z modelem rodzica. Wygląda to tak, że w przeciwieństwie do pełnej asocjatywności, tutaj używamy operacji Zapisz obiekty, która w modelu matce dodaje nam nową operację Zapisz obiekty (w pełnej asocjatywności w modelu matce nie pojawia się żadna nowa operacja). Oczywiście w tym wypadku również tworzy się nam model potomka, ale przebudowa tego modelu odbywa się tylko w przypadku edycji wszystkich operacji w modelu matce, powyżej operacji Zapisz obiekty, oraz dodania nowej operacji, ale powyżej operacji Zapisz obiekty. Wszystkie nowo dodane operacje w modelu matce są standardowo umieszczane poniżej operacji Zapisz obiekty i nie będą one wpływały na model potomka. Natomiast jeżeli chcemy, żeby taka nowo dodana operacja do modelu rodzica była uwzględniona w modelu potomka, to możemy zastosować technikę zmiany kolejności operacji poprzez Złap-przeciągnij i upuścić ją powyżej operacji Zapisz obiekty.
Model matka:

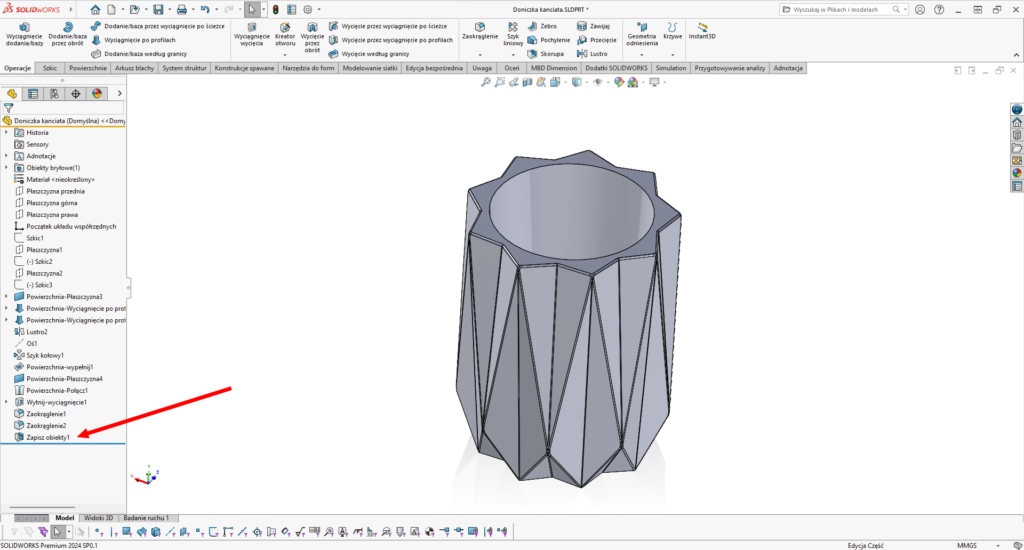

Drzewko historii modelu matki:

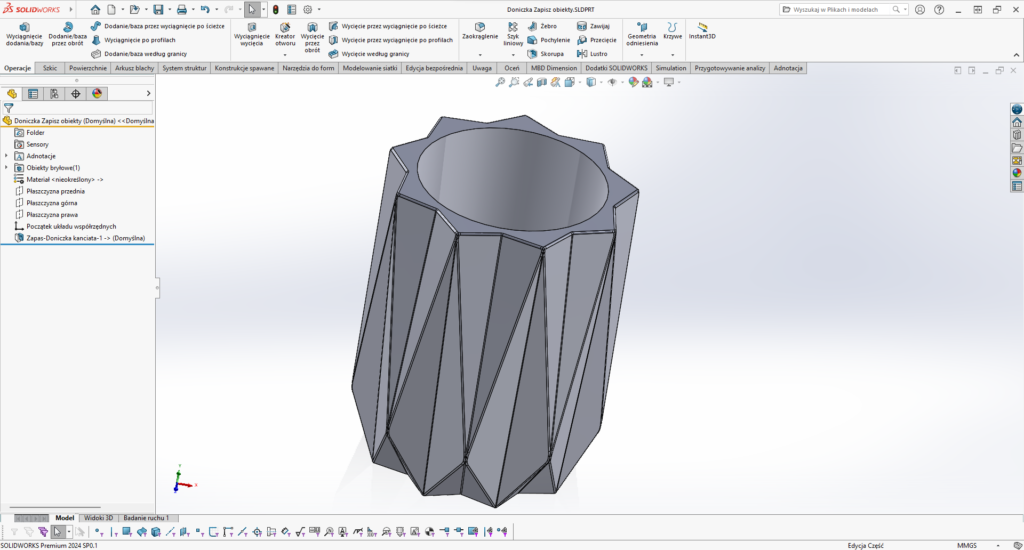

Model potomka:
