Pracujesz sporo przy złożeniach w SOLIDWORKS? Dopasowujesz komponenty do siebie poprzez dodawanie wiązań? Jeśli odpowiedź brzmi dwa razy „tak” to podręczny pasek narzędzi wiązania z pewnością zaoszczędzi Twój czas oraz ograniczy powtarzalne ruchy myszką czy innym kontrolerem.
Oto jeden z ergonomicznych atutów SOLIDWORKS: podręczny pasek narzędzi wiązania. W tym artykule wyjaśniono, jak go używać, aby zwiększyć produktywność przy jednoczesnym zmniejszeniu obciążenia nadgarstka.

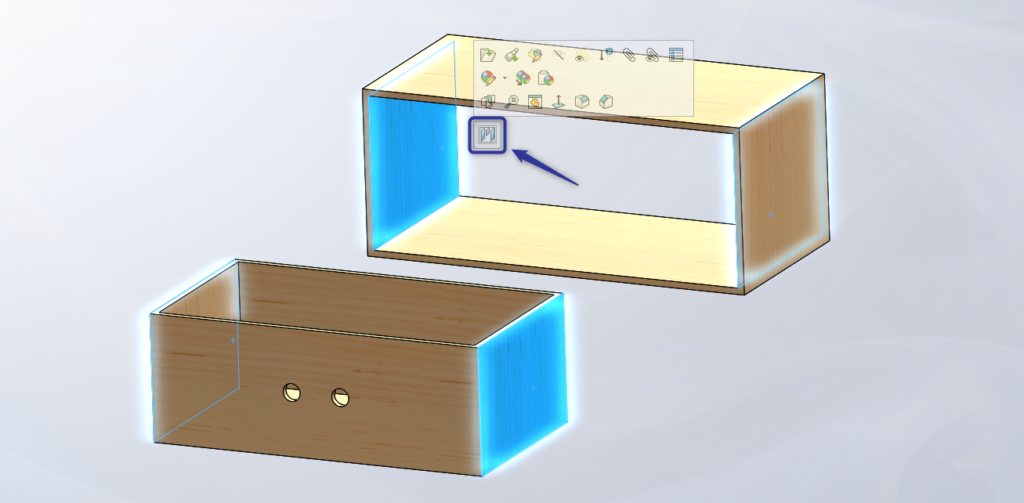

Czy kiedykolwiek zauważyłeś/aś, że podręczny pasek narzędzi SOLIDWORKS pojawia się tuż obok wskaźnika myszy, gdy tylko wstępnie zaznaczysz elementy, trzymając wciśnięty klawisz Ctrl? Poniżej znajduje się właśnie podręczny pasek narzędzi dot. wiązań. Jeśli po wybraniu elementów, poruszymy jakkolwiek kursorem, pasek zniknie.
Jak korzystać z podręcznego paska narzędzi wiązania?
KROK 1: Wybierz elementy do powiązania
Upewnij się, że nie masz aktywnej obecnie żadnej komendy, żadnego narzędzia. Przytrzymując klawisz Ctrl, wybierz elementy, dla których chcesz utworzyć wiązanie.
KROK 2: Wywołaj podręczny pasek nąrzędzi (a właściwie nie pozwól mu zniknąć)
Zaraz po wybraniu drugiego elementu (lub zestawu elementów), obok kursora pojawi się podręczny pasek narzędzi wiązania, ale bardzo ważne jest, aby wskaźnik myszy znajdował się w tym samym miejscu, gdzie dokonany został ostatni wybór. W przeciwnym razie, jeśli odsuniesz kursor, pasek narzędzi szybko zniknie.
Najprostszy sposób na przywrócenie menu podręcznego to powrót kursorem do miejsca ostatniego kliknięcia i ponowne wciśnięcie klawisza Ctrl, co powinno sprawić, że pojawi się on ponownie.
KROK 3: Zatwierdź wiązanie

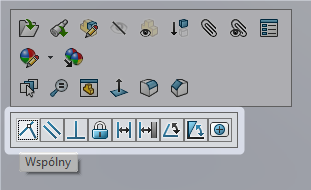

Wybierz żądane wiązanie z paska narzędzi. Ewentualnie, w zależności od wybranego wiązania, otrzymasz kolejne opcje np. odwrócenie wiązania itp. – tutaj również ważne jest, aby kursor pozostał w pobliżu. Gotowe!
