Graficzny eksport listy materiałowej w SOLIDWORKS 2019

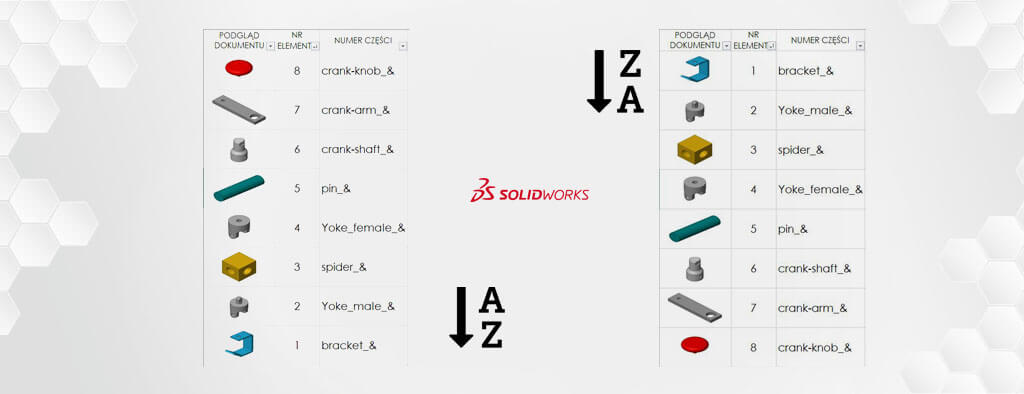

Eksport listy materiałowej SOLIDWORKS z miniaturami

Graficzny eksport listy materiałowej w SOLIDWORKS 2019

SOLIDWORKS 2019 wprowadził nową opcję dołączania miniatury każdego komponentu podczas eksportowania Listy Materiałów (BOM) do programu Microsoft Excel. Zauważyłem, że wielu użytkowników SOLIDWORKS używa takiej wersji BOM w Excelu do grupowania komponentów z funkcją filtrowania. Niestety nie działało to zgodnie z oczekiwaniami, ponieważ miniatury nie poruszają się wraz z działaniem filtra – mają ustaloną pozycję. W tym blogu technologicznym chcę ci powiedzieć więcej o rozwiązaniu, które pozwoli wykorzystać funkcjonalność filtru wraz z nową opcją miniatur.

Eksport Listy Materiałowej z miniaturami

Najpierw utwórz Excel BOM z miniaturami:

  1. W SOLIDWORKS kliknij prawym przyciskiem myszy na BOM i wybierz Zapisz jako
  2. Z listy Zapisz jako typ wybierz jeden z poniższych:
    • Excel 2007 (*.xlsx)
    • Excel (*.xls)
  1. Zaznacz opcję Miniatury
  2. Wybierz lokalizację, nazwę pliku oraz kliknij Zapisz.

Kolejnym etapem jest utworzenie filtra w Microsoft Excel, grupując komponenty na podstawie numeru części. Oczywiście, upewnimy się, że miniatury również zmieniają swoje położenie.

Aby uzyskać oczekiwany rezultat, wykonaj poniższe kroki:

  1. Otwórz zapisany Excel BOM.
  2. Przejdź na kartę Recenzja oraz kliknij przycisk Anuluj udostępnianie skoroszytu. Odznaczenie tej opcji umożliwia edycję miniatur.
  3. Wciśnij klawisz F5. Spowoduje to otworzenie okna Przechodzenie do
  4. Wybierz Specjalnie
  5. Zaznacz opcję Obiekty. Dzięki temu, wszystkie miniatury BOM zostaną automatycznie zaznaczone.
  6. Kliknij prawym przyciskiem myszy na jedną z miniatur i wybierz Rozmiar i właściwości.
  7. Pojawi się okno Formatowanie obrazu. Przejdź na kartę Właściwości i zaznacz opcję Przenoś z komórkami, lecz nie zmieniaj rozmiaru.
  8. Zaznacz wszystkie kolumny w BOM Excel.
  9. Przejdź na wstążkę Dane i wybierz Filtruj.
  10. Teraz elementy mogą być sortowane, a miniatury również będą zmieniały swoje położenie.

SOLIDWORKS 2019 wprowadził świetny sposób na przekazywanie listy materiałów innym osobom w organizacji lub poza nią. Wizualizacja z miniaturami wprowadza dla wszystkich większą przejrzystość. Ale z drugiej strony wielu użytkowników zmaga się z narzędziem filtrującym w programie Microsoft Excel, aby posortować zestawienie komponentów wraz z miniaturami. Mam nadzieję, że ten wpis wyjaśnił sposób, dzięki któremu praca z BOM jest wygodniejsza niż wcześniej.

Wpis powstał na bazie publikacji z bloga SOLIDWORKS autorstwa Martijn Visser.
