Instalacja komponentów serwera SOLIDWORKS PDM Standard krok po kroku

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

Instalacja komponentów serwera SOLIDWORKS PDM Standard krok po kroku

Oprogramowanie SOLIDWORKS PDM Standard pozwala członkom zespołu projektowego na autoryzowany dostęp do danych projektowych. System PDM umożliwia między innymi przechowywanie plików, edycję, wersjonowanie, rewizjonowanie, wyszukiwanie oraz zatwierdzanie dokumentacji. Administrator systemu PDM może nadawać odpowiednie uprawnienia ograniczając tym samym dostęp do odczytu/edycji wybranych projektów.

Do każdej posiadanej licencji SOLIDWORKS Premium lub SOLIDWORKS Professional przysługuje bezpłatna licencja „SOLIDWORKS PDM Standard CAD Editor”. W celu otrzymania numeru seryjnego SOLIDWORKS PDM Standard należy zwrócić się do dostawcy oprogramowania DPS Software.

Licencjonowanie PDM oparte jest na „SolidNetWork License Manager Server” – licencja sieciowa. Przykład: jeżeli posiadam 5 licencji „SOLIDWORKS PDM Standard CAD Editor” oznacza to, że w danej chwili (online) może być zalogowanych pięciu użytkowników. Jeżeli chce zwolnić jedną z licencji, muszę kliknąć opcję „wyloguj”.

Proces instalacji komponentów serwera nie jest skomplikowany. Należy jednak pamiętać, że po przeprowadzonej instalacji, oprogramowanie nie jest jeszcze gotowe do pracy. System należy uprzednio skonfigurować pod sprecyzowane wymagania klienta. W tym celu oferujemy Państwu usługę wdrożenia oprogramowania SOLIDWORKS PDM Standard

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

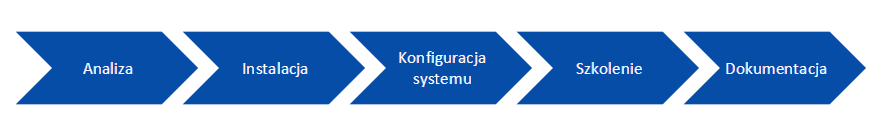

W zakres pełnego wdrożenia wchodzą:

  • analiza wymagań,
  • instalacja komponentów serwera PDM,
  • instalacja systemu zarządzania bazą danych – MS SQL Express,
  • optymalizacja bazy danych według wytycznych producenta,
  • odblokowanie odpowiednich portów na serwerze PDM,
  • utworzenie nowej przechowalni plików,
  • konfiguracja grup użytkowników,
  • konfiguracja użytkowników,
    konfiguracja obiegu dokumentacji,
  • konfiguracja powiadomień,
  • konfiguracja automatycznych zadań konwersji do PDF,
  • konfiguracja Toolbox w przechowalni PDM,
  • konfiguracja zmiennych PDM,
  • konfiguracja kart danych plików,
  • mapowanie właściwości SW z kartą danych PDM,
  • mapowanie właściwości z tabelą rysunkową,
  • mapowanie właściwości z szablonami plików SOLIDWORKS,
  • konfiguracja kart danych folderów,
  • konfiguracja kart wyszukiwarek PDM,
  • instalacja końcówek klienckich SOLIDWORKS PDM Standard,
  • test prawidłowej komunikacji: serwer PDM <-> końcówki klienckie PDM,
  • szkolenie użytkowników z zakresu obsługi SOLIDWORKS PDM Standard.

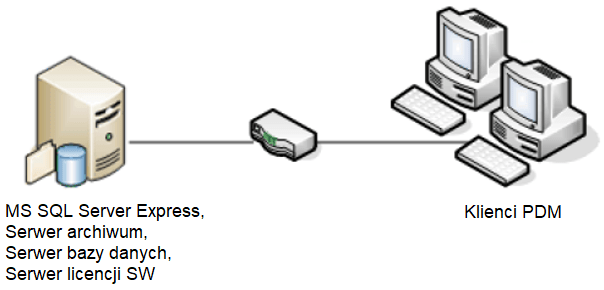

Przed rozpoczęciem instalacji komponentów serwera zobaczmy jak wygląda uproszony schemat architektury SOLIDWORKS PDM Standard:

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

Należy pamiętać, że wersja SOLIDWORKS PDM Standard korzysta z silnika bazodanowego Microsoft SQL Server w wersji Express. SQL Server Express posiada ograniczenia – najistotniejsze z nich to:

  • maksymalny rozmiar pojedynczej bazy danych do 10 GB (SQL Server Express 2014) – pamiętajmy, że nie jest to ograniczenie które dotyczy rozmiaru plików na serwerze archiwum,
  • możliwe wykorzystanie jednego fizycznego procesora (istnieje możliwość pracy na procesorze wielordzeniowym),
  • wykorzystanie do 1 GB pamięci RAM,
  • brak SQL Server Agent.

Szczegółowe różnice pomiędzy SOLIDWORKS PDM Professional, a SOLIDWORKS PDM Standard opisaliśmy w tym artykule.

Koniec teorii. Przechodzimy do instalacji:

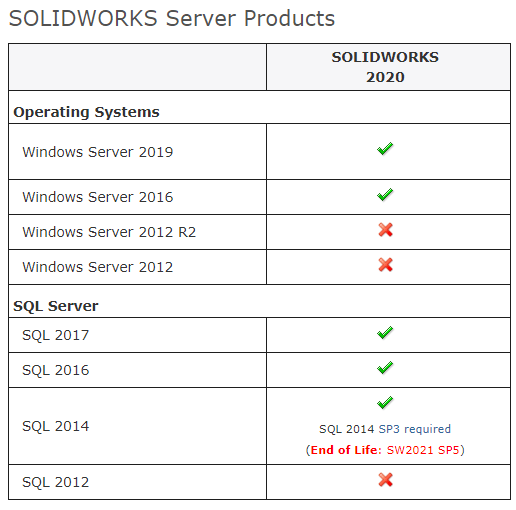

1) Na wstępie warto sprawdzić czy przygotowany przez nas serwer spełnia niezbędne wymagania sprzętowe i systemowa.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

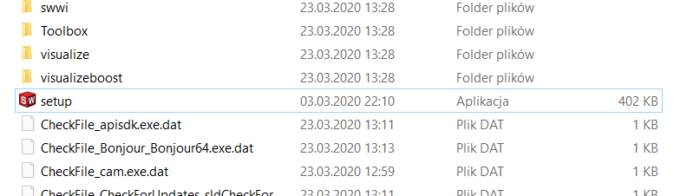

2) Włączamy menadżer instalacji SOLIDWORKS. W tym celu uruchamiamy w paczce instalacyjnej plik setup.exe

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

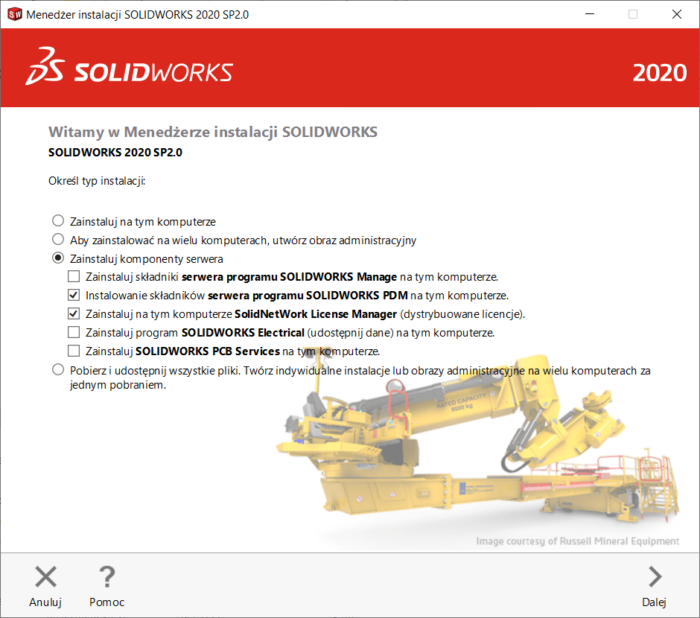

3) Wybieramy opcję „Zainstaluj komponenty serwera”. Zaznaczamy poniższe pozycje:

  • Instalowanie składników serwera programu SOLIDWORKS PDM,
  • Zainstaluj na tym komputerze SolidNetWork License Manager.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

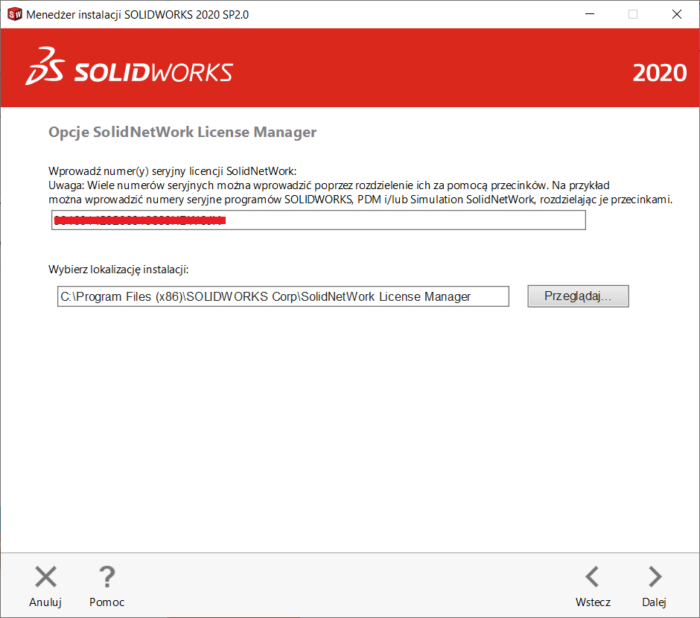

4) Wprowadzamy otrzymany od dostawcy oprogramowania numer seryjny SOLIDWORKS PDM Standard, a następnie wybieramy lokalizację instalacji SolidNetWork License Manager Server. Klikamy „Dalej”.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

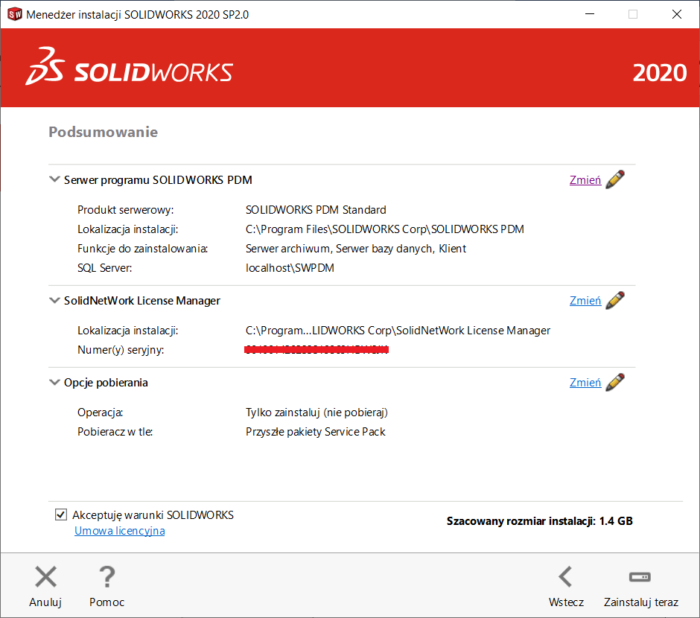

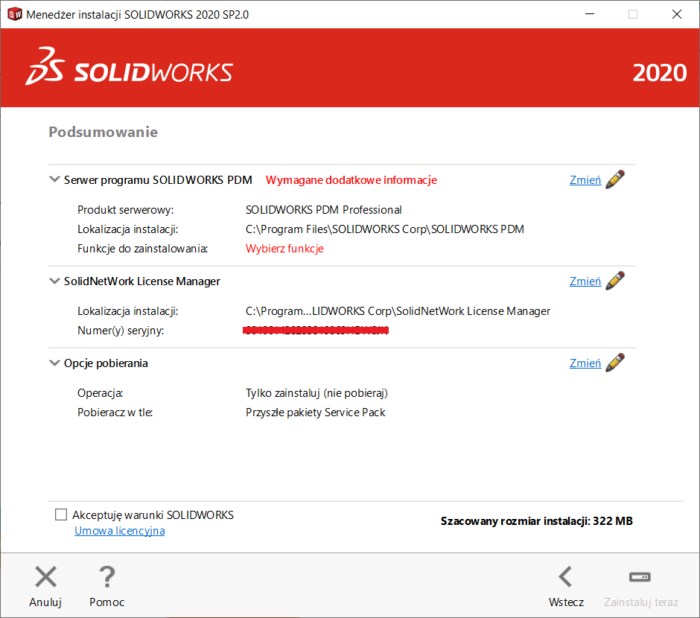

5) Po prawej od pozycji „Serwer programu SOLIDWORKS PDM” klikamy hiperłącze „Zmień”.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

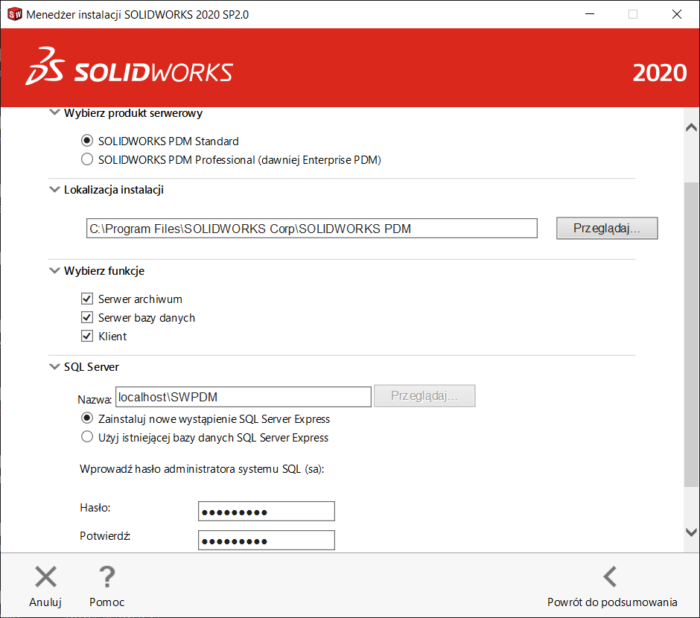

6) Zaznaczamy wszystkie checkbox-y tak jak na poniższym zrzucie. Dodatkowo ustalamy hasło głównego administratora (użytkownik: „sa”) systemu MS SQL Server. Następnie klikamy „Powrót do posumowania”.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

Warto dodatkowo zainstalować Server Management Studio (pomoże zarządzać bazą danych oraz ułatwi tworzenie kopii zapasowej)

7) Akceptujemy regulamin. Klikamy „Zainstaluj teraz”.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

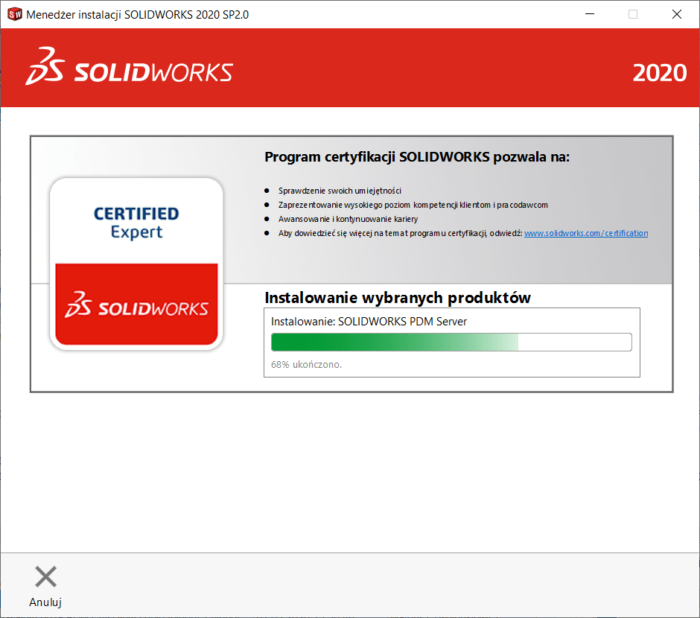

8) Czekamy na zakończenie instalacji.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

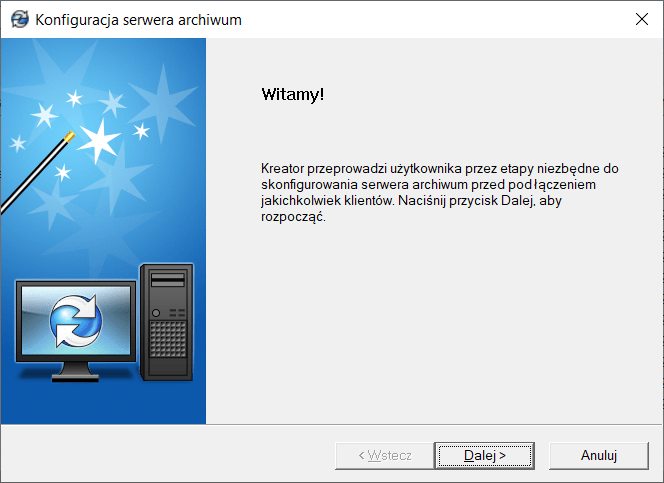

9) Po prawidłowo zakończonej instalacji na ekranie pojawi się konfigurator serwera archiwum. Klikamy „Dalej“.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

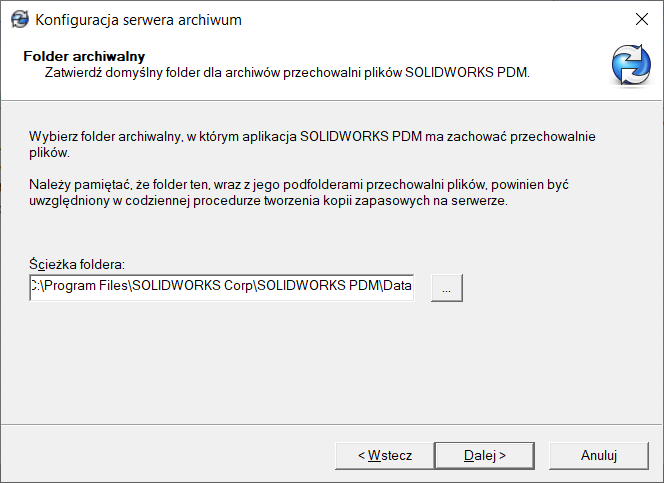

10) Wybieramy główny folder serwera archiwum. W podanej lokalizacji SOLIDWORKS PDM będzie przechowywał wszystkie wersje naszych plików.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

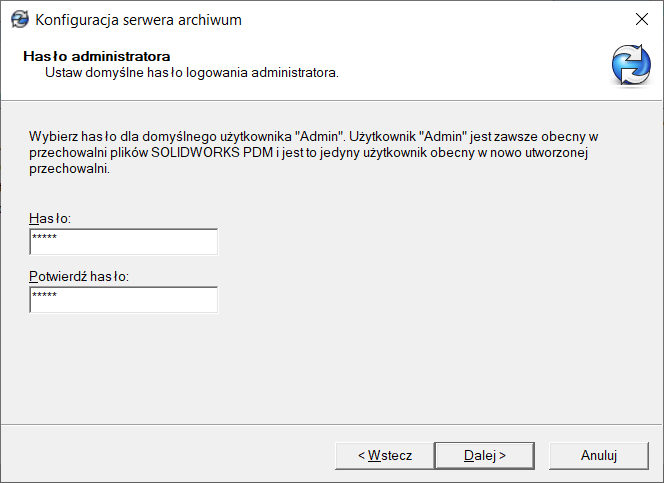

11) Ustalamy hasło dla użytkownika „admin” (jest to główny administrator systemu PDM).

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

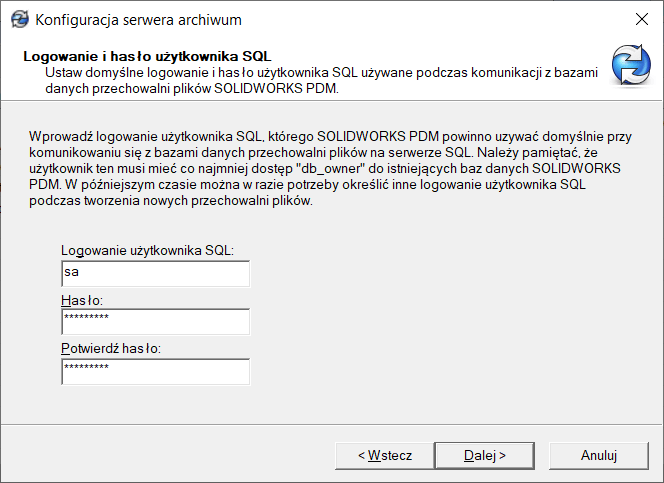

12) Wpisujemy hasło wcześniej utworzonego użytkownika „sa” (do MS SQL Server).

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

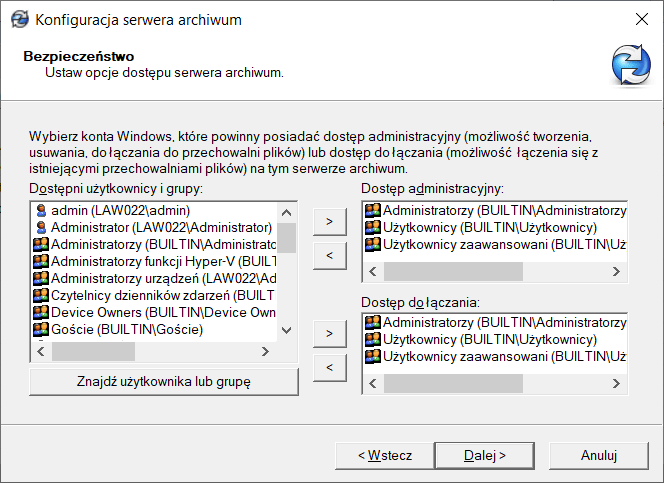

13) Przypisujemy konta Windows, które powinny posiadać „dostęp administracyjny” lub „dostęp do dołączania” do serwera archiwum. Po kliknięciu „Dalej” proces konfiguracji zostanie zakończony.

Instrukcja - instalacja komponentów serwera solidworks pdm standard- dps software

14) Na koniec całego procesu pozostaje nam jeszcze:

  • uruchomienie „SolidNetWork License Manager Server 2020”,
  • aktywacja klucza produktu SOLIDWORKS PDM Standard na serwerze,
  • utworzenie nowej przechowalni plików,
  • pełna konfiguracja przechowalni z poziomu „Administracji PDM” (polecam szkolenie SOLIDWORKS PDM – Administracja)
  • instalacja końcówek klienckich,
  • podłączenie widoków lokalnych (w celu dostępu do zasobów nowej przechowalni).
