Jak wyodrębnić określony typ pliku z poziomu złożenia?

Jak wyodrębnić określony typ pliku ze złożenia SOLIDWORKS?

Jak wyodrębnić określony typ pliku z poziomu złożenia?

Pracując na danym złożeniu może zajść potrzeba wyodrębnienia konkretnego typu pliku. Może to być część arkusza blachy, konstrukcji spawanej czy np. komponentu toolbox.

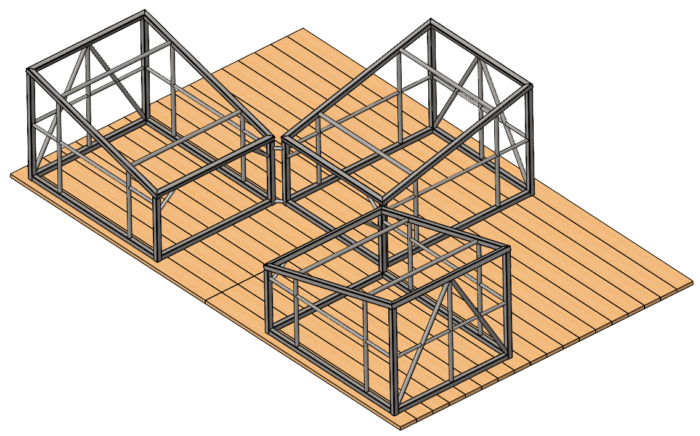

Zaawansowany wybór komponentu daje użytkownikom wiele możliwości. Na przykładzie poniższego złożenia pokażę jak wybrać elementy, które zdefiniowane są jako konstrukcja spawana.

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software

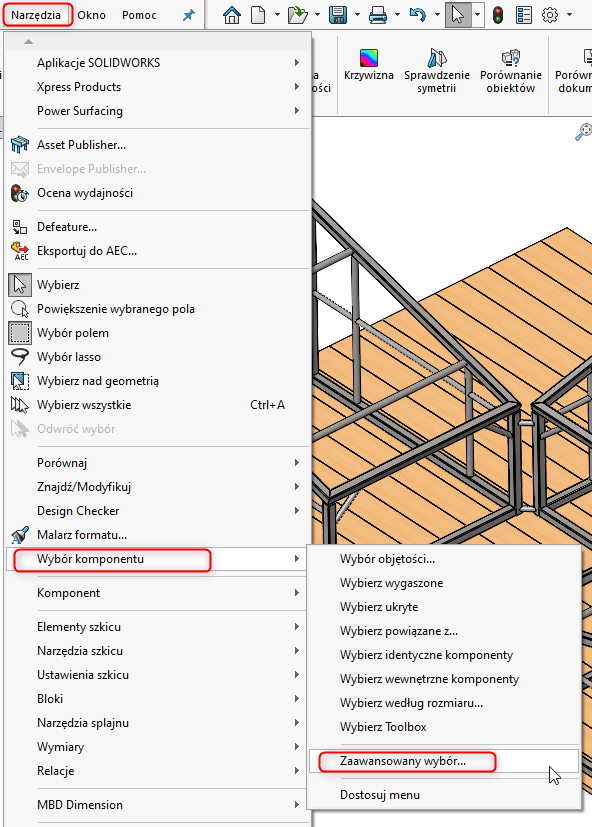

Aby uzyskać dostęp do tej funkcji należy przejść do: NarzędziaWybór komponentuZaawansowany wybór

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software

W oknie, które się pojawi w kolumnie Kategoria1 mamy do dyspozycji następujące wybory:

  • Masa części
  • Objętość części
  • Wybór otoczką
  • Nazwa konfiguracji
  • Nazwa dokumentu
  • Relacje w kontekście
  • Stan i typ plików
  • oraz inne

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software

Wybór dokonany w „Kategoria1” będzie oznaczał pierwszorzędny wybór jaki planujemy dokonać. W zależności od niego kolumna „Kategoria2” może być aktywna, lub nie np. dla „Masa części” kolumna „Kategoria2” nie będzie aktywna, ale dla „Stan pliku” pozwoli na wybór plików tylko do odczytu, nieaktualnego pliku czy pliku do zapisu.

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software

Kolejną pozycją jest określenia warunku jaki wybór ma spełnić. Tutaj wybieramy „=” ponieważ chciałbym wybrać wszystkie elementy, które są elementami konstrukcji spawanej. Inny wybór, który jest w tym przypadku możliwy to „nie =” pozwalający na wybór wszystkiego, co konstrukcją spawaną nie jest.

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software

W kolumnie „Wartość” wybieramy finalnie jaki typ pliku chcemy wybrać. Do dyspozycji mamy następujące opcje. Z nich wybieramy „Konstrukcja spawana”.

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software

Po kliknięciu opcji „Zastosuj” w pliku złożeniowym komponenty, które są konstrukcją spawaną zostają zaznaczone.

Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software



Wyodrębnienie typu pliku z poziomu złożenia SOLIDWORKS - DPSTODAY - DPS Software
