Potrzeba współpracy między systemami CAD istnieje od samego początku komputerowego projektowania. Ilość rozwiązań oferowanych na rynku jednak mocno się zwiększyła co powoduje konieczność dodania możliwości zapisu danych geometrycznych w dużej ilości rozszerzeń.

W tym artykule zademonstruje w jaki sposób można dokonać zapisu obiektu brylowego do rozszerzenia *.obj w SOLIDOWKRS.

UWAGA! W celu zapisu do obj. wymagany jest dodatek „ScanTo3D”, który dostępny jest w SOLIDWORKS Premium oraz SOLIDWORKS Professional.

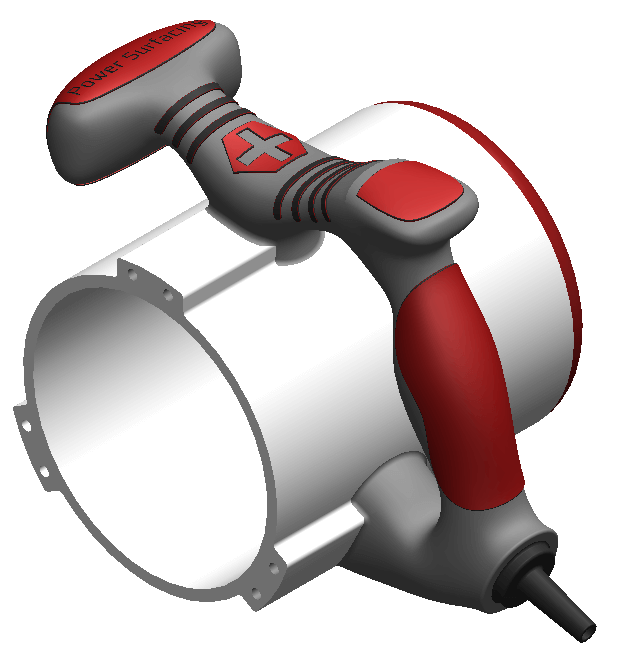

1) W pierwszej kolejności należny wykonać obiekt bryłowy:

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?

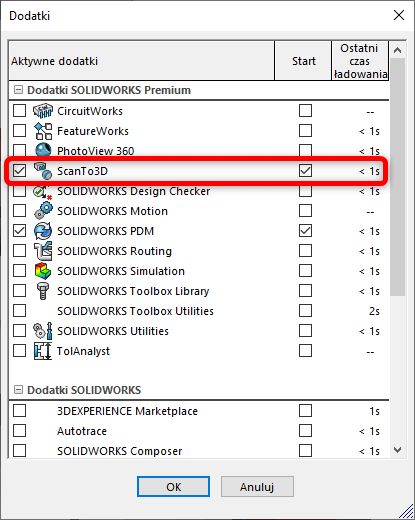

2) Następnie weryfikujemy czy mamy włączony dodatek ScanTo3D (NarzędziaDodatki…):

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?

UWAGA! Przy próbie zapisu obiektu bryłowego bezpośrednio do *.obj pojawi się komunikat:

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?

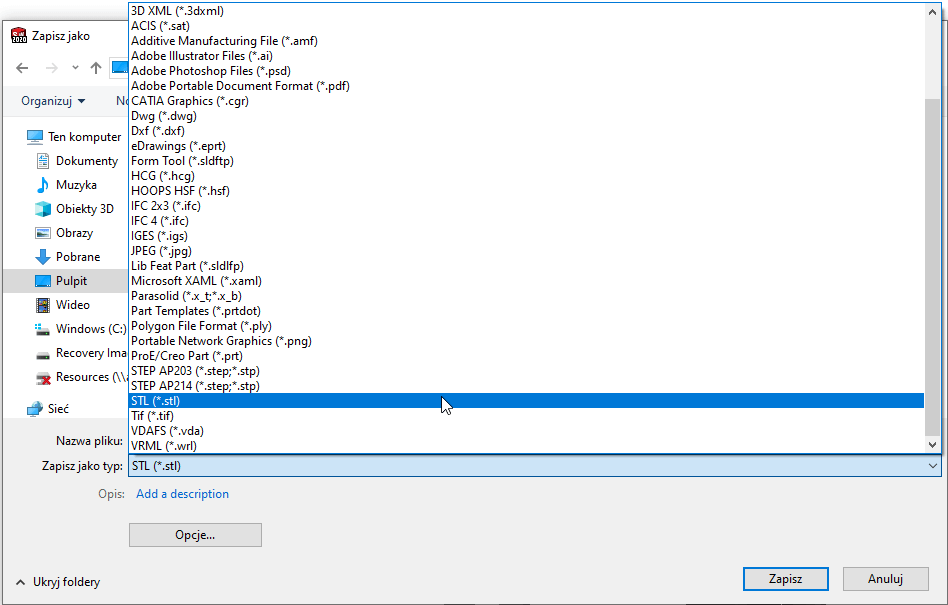

3) Z tego względu w pierwszej kolejności należy dokonać zapisu w rozszerzeniu *.stl:

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?

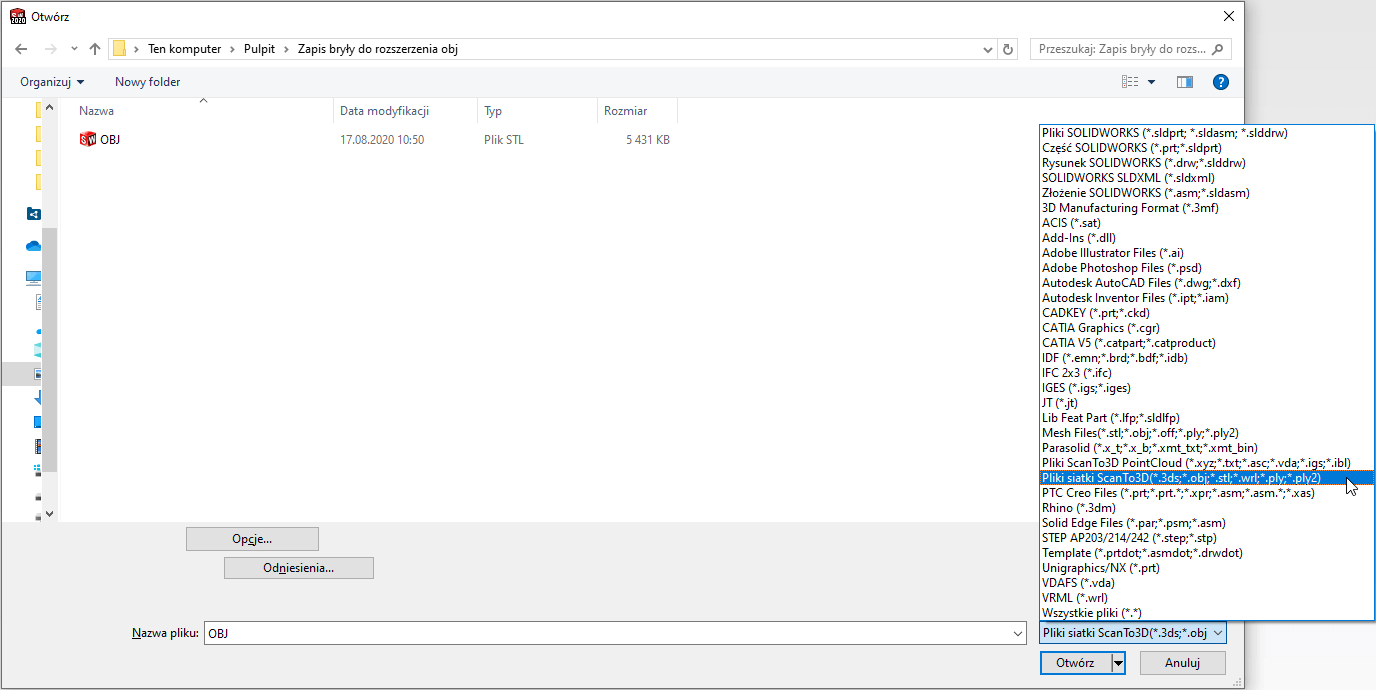

4) W kolejnym kroku importujemy plik *.stl do SOLIDWORKS wybierając „Otwórz…” i z listy rozszerzeń zaznaczając format *.stl z dodatku ScanTo3D. Wskazujemy poprzednio zapisany plik do otwarcia:

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?

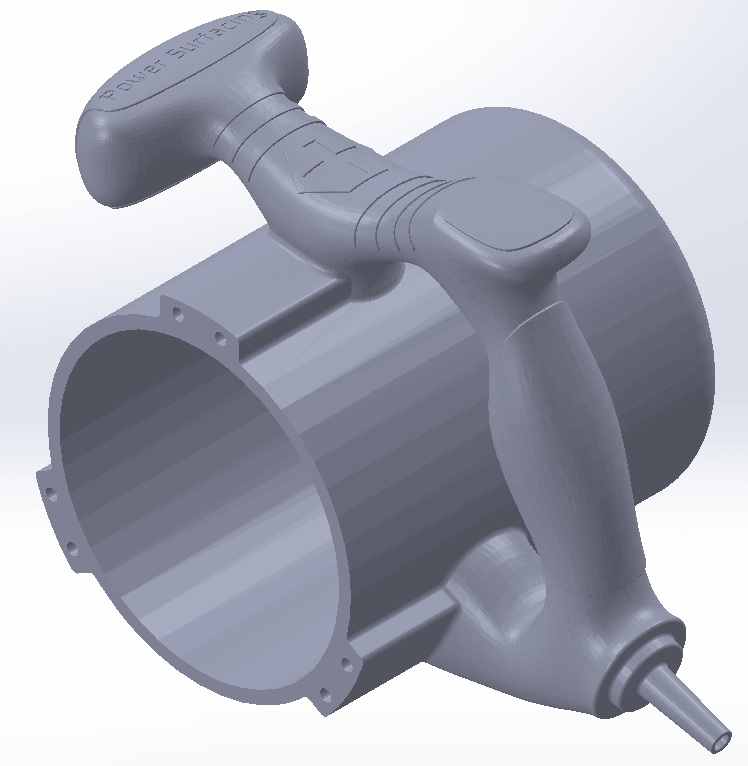

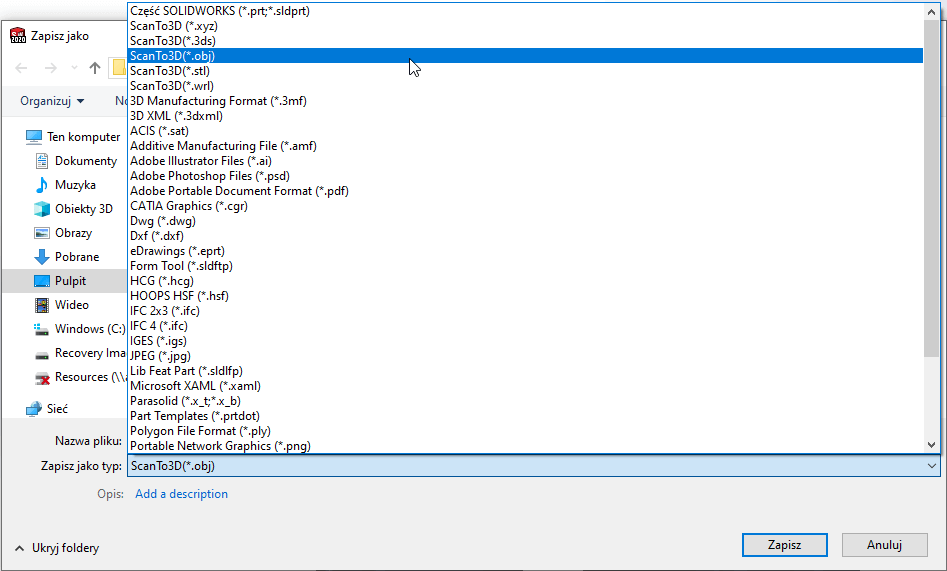

5) Po otwarciu pliku znów przechodzimy do „Zapisz jako…” i zapisujemy jako rozszerzenie *.obj:

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?

Posiadając zatem SOLIDWORKS Premium lub Professional mamy możliwość zapisania pliku do rozszerzenia *.obj.

Jak zapisać obiekt bryłowy 3D CAD do rozszerzenia .OBJ?
