“Kanciasty” model w SOLIDWORKS Visualize
SOLIDWORKS Visualize jest profesjonalnym oprogramowaniem umożliwiającym wykonywanie fotorealistycznych grafik i animacji. Wykonane w nim renderingi bardzo często trudno jest odróżnić od zdjęć wykonanych rzeczywistym obiektom. Czasami zdarza się jednak, że importowany model w SOLIDWORKS jest „kanciasty”. Zamiast krawędzi kołowych i łuków na ekranie widzimy łamane złożone z kilku odcinków.
Problem leży w ustawieniach wydajności SOLIDWORKS. Jakość modelu, który z niego eksportujemy, bezpośrednio wpływa na jakość geometrii w Visualize.
Aby rozwiązać problem należy wejść w Opcje SOLIDWORKS -> Właściwości dokumentu -> Jakość obrazu. W tym menu, za pomocą suwaka „Rozdzielczość ULU/ ULW” możemy wpływać na jakość wyświetlanej krzywizny. Należy pamiętać, że im wyższa rozdzielczość, tym niższa wydajność SOLIDWORKS.
Po zmianie ustawień nasz model prezentuje się następująco:
Dzięki temu jakość geometrii w SOLIDWORKS Visualize również uległa znaczącej poprawie:

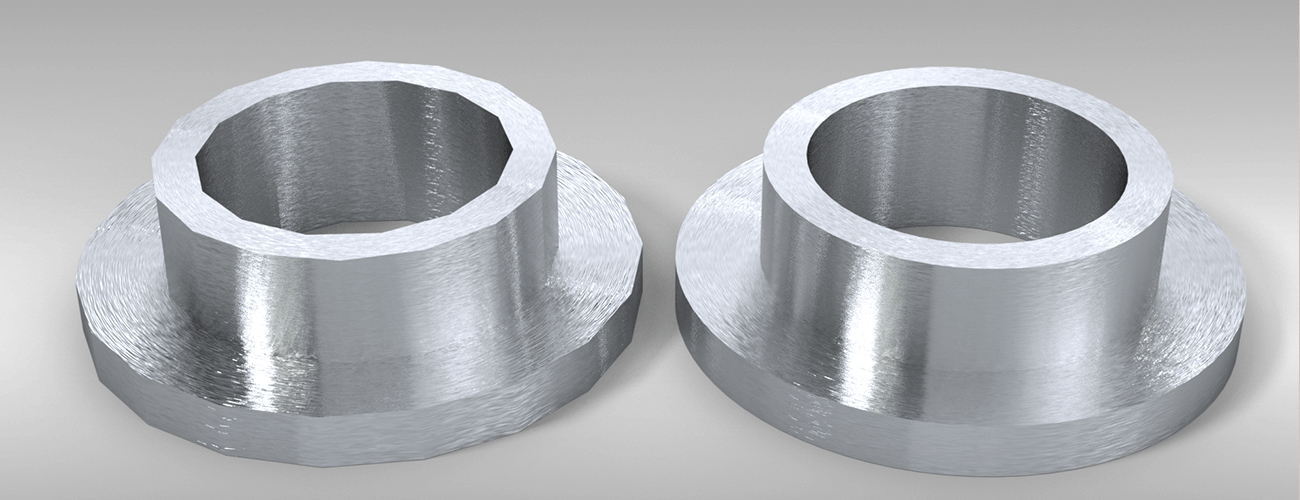

Porównanie modeli przed i po zmianie ustawień:
