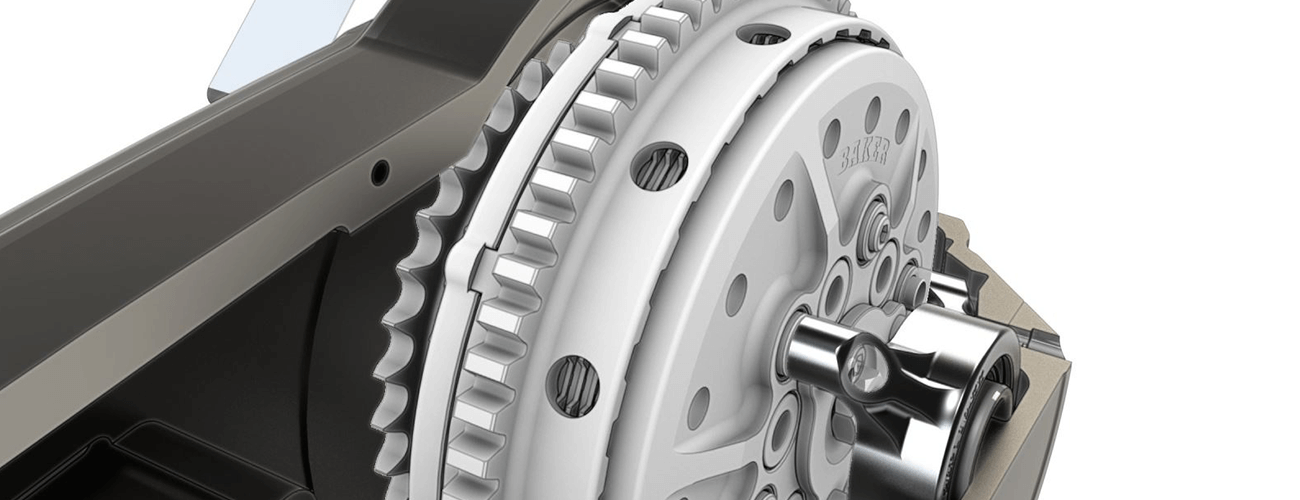

SOLIDWORKS okluzja otoczenia photoview

SOLIDWORKS PhotoView 360 – Renderowanie okluzji otoczenia

Renderowanie w SOLIDWORKS jest prostsze niż myślisz. Wyjaśniamy jak działa w PhotoView 360, render okluzji otoczenia. W PhotoView 360, 2014 kilka opcji nie zostało wymienionych w What’s New 2014 przykładowo jak te dotyczące okluzji otoczenia.

A więc co to jest okluzja otoczenia? Umożliwia ona wizualizacje obszarów projektu, gdzie światło próbuje dotrzeć, co może stworzyć dodatkową głębię pod względem cieni do Twojego renderu.

Najpierw trzeba włączyć funkcje “Wyjściowa okluzja otoczenia”, która znajduje się w PhotoView 360->Opcje.
Render SolidWorks PhotoView 360



Od razu nie zauważysz różnicy. Jednak dodatkowe wyjścia będą dostępne z menu rozwijalnego w górnej części ekranu po ostatecznym renderowaniu. Zazwyczaj jest ustawiany na “Final Colour Output”, ale można wybrać “Final Occlusion”.

Renderowanie w SolidWorks - okluzja otoczeniaRenderowanie w SolidWorks - okluzja otoczenia



Następnie należy zapisać to jako plik obrazu. Jednak należy pamiętać, że zapisywanie jako PNG nie działa, więc trzeba użyć alternatywnego formatu, tj. JPEG, a następnie usunąć tło ręcznie lub można skorzystać z opcji “Wyjście Alfa”.

Z okluzją otoczenia

Renderowanie w SOLIDWORKS - okluzja otoczenia





Bez otoczenia

okluzja otoczenia SOLIDWORKS - DPS Software

Zwróć uwagę jak dużo ciemniejsze są cienie.

Sztuczką jest połączenie obrazu wyrenderowanego z renderem zarysu za pomocą warstw w programie graficznym.

okluzja otoczenia

SOLIDWORKS okluzja otoczenia
