SolidCAM 2020 najnowsza wersja flagowego oprogramowania CAM, w pełni zintegrowanego z SOLIDWORKS została udostępniona przez producenta w lutym 2020. Nowa wersja wprowadza znaczne ulepszenia do wielu modułów CAM dostępnych w SolidCAM, a także ogólne ulepszenia, które zapewniają jeszcze większą łatwość użytkowania dla programisty CNC.

Nowości w module Frezowanie 2.5D

  • Hole Wizard Process – Drag to Surface |
    • Wyszukiwanie wszystkich otworów prostopadłych do powierzchni, które utworzone są za pomocą Kreatora Otworów i automatyczne tworzenie operacji
  • Pełna synchronizacja Hole Wizard Process |
    • Zmiana typu otworu lub jego wielkości powoduje automatyczną zmianę narzędzi i aktualizuję operacji
  • Planowanie – Floor Finish Only (Tylko wykończeniowo dno) |
    • Użytkownik może używać funkcji Floor Finish Only (Tylko wykończeniowo dno) do utworzenia wykończeniowych ścieżek narzędzia na dnie wskazanej geometrii
    • Opcja Floor Finish Only, wykorzystuje parametry technologiczne narzędzia przypisane do obróbki wykończeniowej

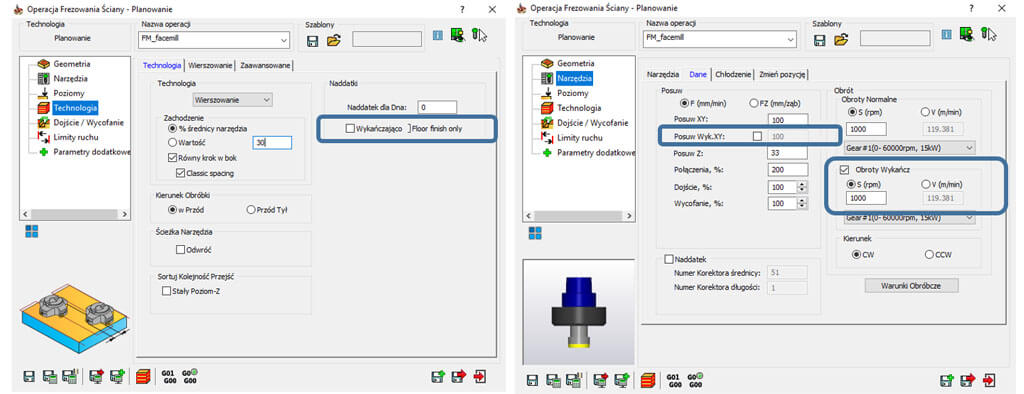

      Nowości SOLIDWORKS 2020 - planowanie
  • Wybranie – Floor Finish Only (Wykończeniowo Dno Tylko) |
    • Funkcja Floor Finish Only (Wykończeniowo Dno Tylko) dodana została również w operacji Wybranie/Kieszeń
    • Floor Finish Only pozwala na dodanie ścieżek narzędzi tylko dla dna wybrania, z uwzględnieniem naddatku na ścianach

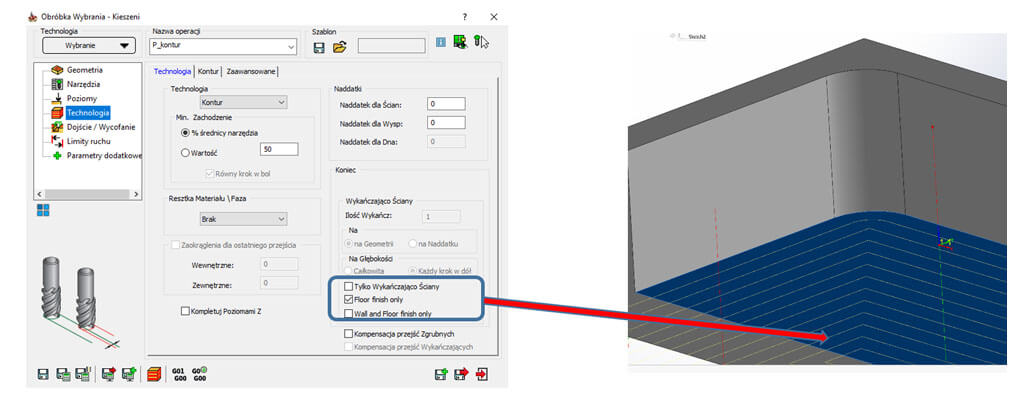

      Nowości SOLIDWORKS 2020 - wybranie
  • Wybranie – Wall and Floor Finish Only (Ściany i Dno Wykończeniowo Tylko) |
    • Użytkownik może dodać przejścia Wall and Floor finish only (Ściany i Dno Wykończeniowo Tylko), które w pierwszej kolejności obrabiają dno z uwzględnieniem naddatku na ścianach, a następnie obrabiają ściany z zadanym krokiem
  • Wykrywanie Faz – Conventional (Konwencjonalnie) |
    • Dodatkowa opcja Kierunku obróbki – Conventional (Konwencjonalnie)

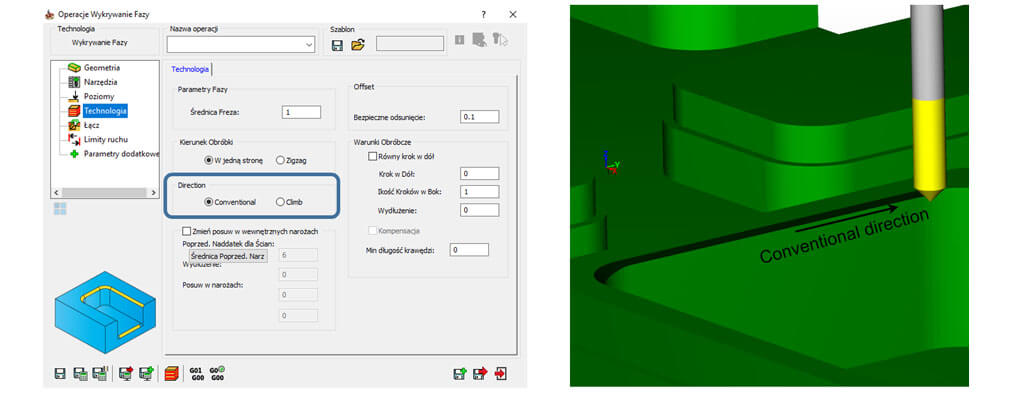

      Nowości SOLIDWORKS 2020 - wykrywanie faz
  • Geometria Wiertarska – Ulepszona Synchronizacja z wieloma pozycjami |
    • Dodawanie i usuwanie otworów ze ścian będzie rozpoznawane podczas Synchronizacji przy używania Wiele Pozycji podczas wskazywania geometrii wiertarskich
  • Wybranie – Otwarte Krawędzie Ujemny Naddatek |
    • Pole Modyfikuj Geometrię od teraz wspiera ujemny naddatek na otwartych krawędziach
    • Znacznie ułatwia omijanie obiektów w pobliżu otwartych krawędzi
  • Profil – Synchronizowanie Wejść po Punktach |
    • Dojście/wycofanie z użyciem punktów jest w pełni asocjatywne z modelem
    • Punkty są synchronizowane i aktualizowane wraz ze ścieżką przy zmianie ich lokalizacji

Nowości w module iMachining

  • 3D Positioning w iMachining 2D  |
    • iMachining 2D od teraz wspiera pozycjonowanie 3D w wybraniach tak, jak jest to w iMachining 3D
    • Funkcja jest dostępna przy użyciu modelu przygotówki dynamicznie aktualizowanej podczas każdego przejścia narzędzia
    • Algorytmiczne pozycjonowanie znacznie redukuje wyjazdy i optymalizuje ścieżkę iMachining 2D. 3D Positioning  ma dwa statusy: On (domyślnie) dla nowych operacji, Off dla istniejących operacji

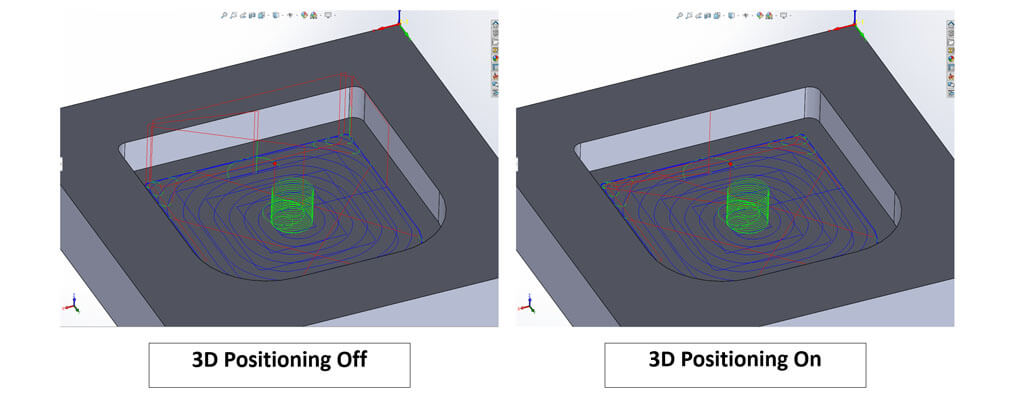

      Nowości SOLIDWORKS 2020 - 3D Positioning w iMachining
  • Machine Database z pliku VMID |
    • Baza Danych iMachining od teraz oferuje nową kategorię Danych Maszyny z VMID
    • Dodawanie nowych maszyn z wartościami bazującymi na danych z pliku postprocesora VMID
    • Domyślne wartości Bazy Danych Maszyny zachowują 100% wartości z pliku VMID
    • Stworzenie „Globalnej Maszyny” daje szybki i łatwy dostęp do bazy iMachining z każdym postprocesorem
  • Def. przez Użytkownika Arc Fitting Tolerance (Tolerancja Wpasowania Łuku)
    • Ścieżka narzędzia w iMachining minimalizuje łuki zgodnie z tolerancją w polu Wpasuj Łuk co daje wiele punktów na ścieżce, ale zmniejsza udział kątowego zaangażowania łuków w ścieżce narzędzia
    • Użytkownik może od teraz modyfikować domyślną wartość tolerancji (przydatne w przypadku ograniczonej ilości pamięci maszyny)
    • Definiowanie większej wartości tolerancji niż domyślna będzie powodowało:
      • Zmniejszenie długości G-kodu
      • Zmniejszenie precyzji kątowego zaangażowania łuków
  • Arc Fitting Tolerance (Tolerancja Wpasowania Łuku) – G-kod |

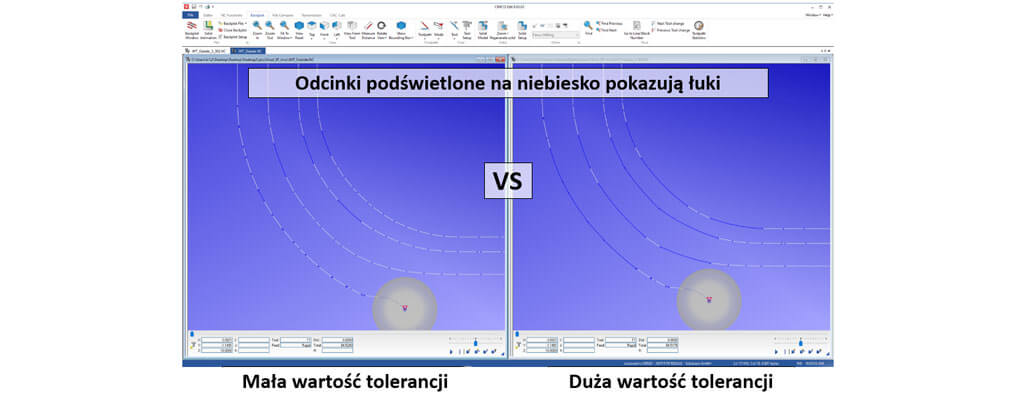

    Nowości SOLIDWORKS 2020 - Tolerancja wpasowania łuku
  • Maksymalny Kąt Cięcia w Krok w górę w iMachining 3D |

    • Z każdym krokiem w górę iMachining automatycznie zwiększa Kąt Cięcia, podczas gdy osiowa głębokość maleje
    • Maksymalny Kąt Cięcia od teraz jest widoczny w zakładce Technologia
    • Domyślna wartość Maks. Kąta Cięcia to:
      • 80° dla miękkich materiałów
      • 45° dla twardych materiałów
    • Dodana opcja Maksymalnego Kąta Cięcia pozwala zwiększyć domyślne wartości

W kolejnych artykułach przedstawimy nowości SolidCAM 2020 w modułach HSR/HSM, HSS & SIM 5X oraz SolidCAM Simulator.
