SolidCAM umożliwia zastosowanie dojścia i wycofania narzędzia w pierwszym wejściu/ostatnim wyjściu, a także do ścieżek podzielonych przerwą. Możemy skorzystać z wcześniej zdefiniowanych, domyślnych parametrów lub dla wybranych przerw ustawić inne niż domyślne parametry wejścia/wyjścia narzędzia.

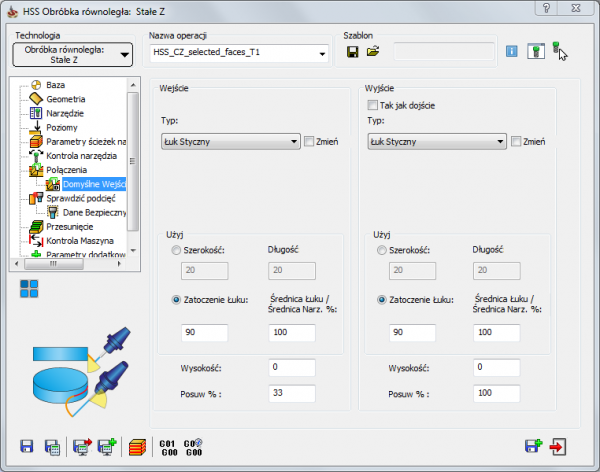

Domyślne Wejście / Wycofanie
W tej zakładce możemy ustawić domyślne parametry wejść i wyjść narzędzia.

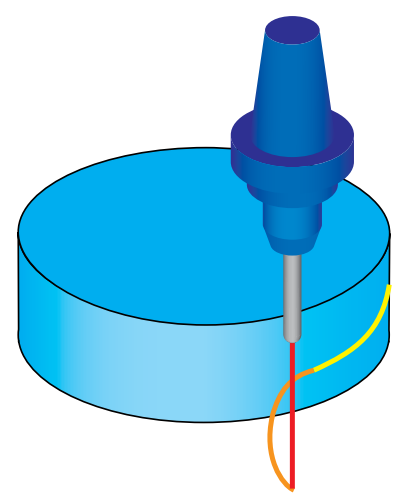

Typ – Łuk styczny
Dojście/wycofanie odbywa się po łuku stycznym do powierzchni prowadzącej. Łuk generowany jest na płaszczyźnie prostopadłej do osi narzędzia.

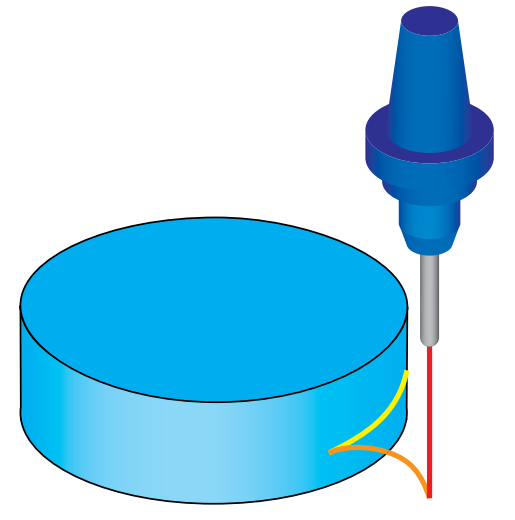

Odwrócony łuk styczny
Generowany jest łuk tak jak w opcji powyżej, ale jego kierunek dojścia/wycofania jest odwrócony.

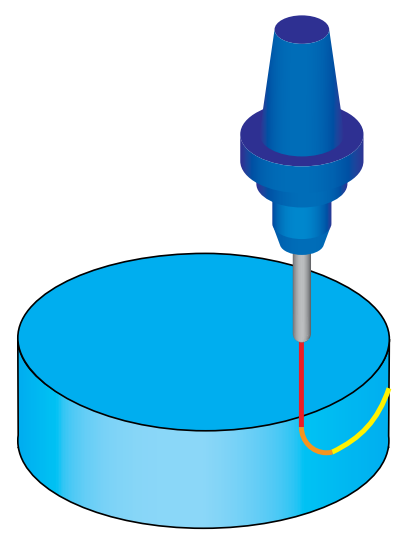

Pionowy łuk styczny
Łuk zostanie wygenerowany na krzywej prowadzącej, na płaszczyźnie osi narzędzia.

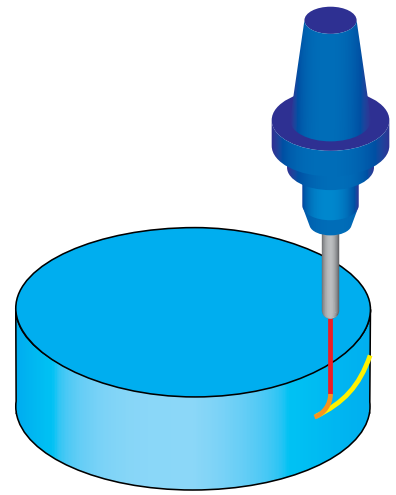

Odwrócony pionowy łuk styczny
Tak jak powyżej, tylko kierunek łuku będzie odwrócony.

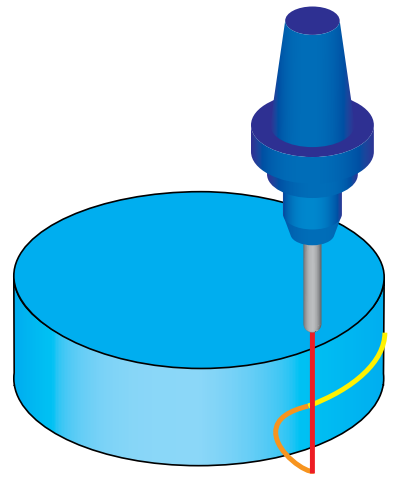

Poziomy łuk styczny
Wygenerowany zostanie łuk styczny do powierzchni zlokalizowany na płaszczyźnie cięcia.

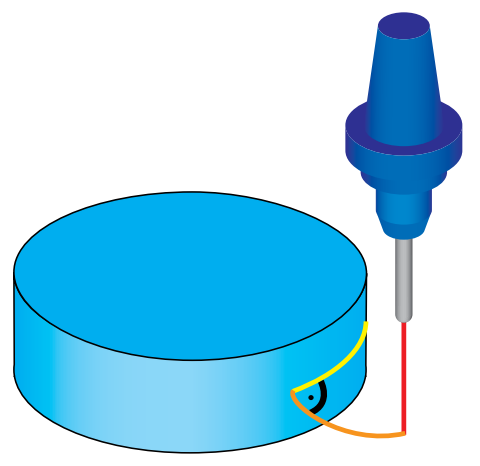

Łuk ortogonalny
Zostanie wygenerowany łuk ortogonalny na płaszczyźnie prostopadłej do osi narzędzia.

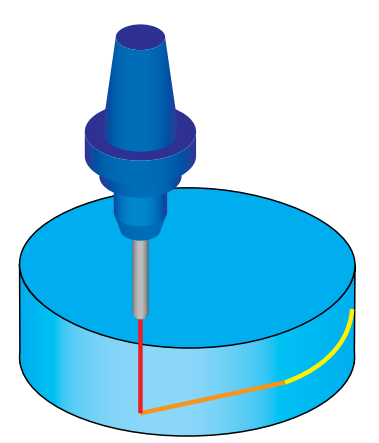

Linia Styczna
Zostanie wygenerowane wejście po linii stycznej do przejścia narzędzia.

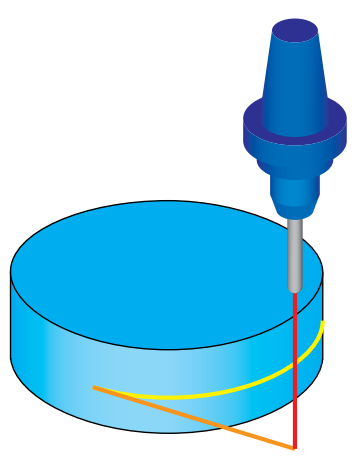

Odwrócona linia styczna
Jak powyżej, tylko kierunek przejścia wygenerowany będzie w drugą stronę.

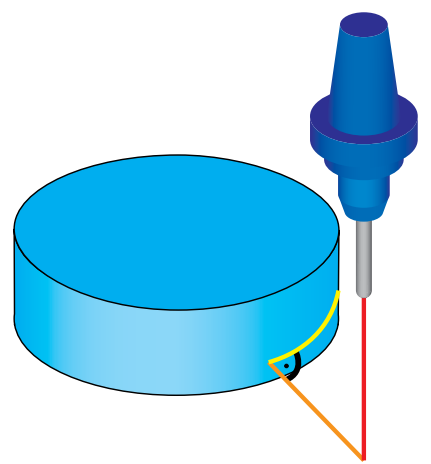

Linia ortogonalna
Zostanie wygenerowane wejście po linii prostopadłej do przejścia.

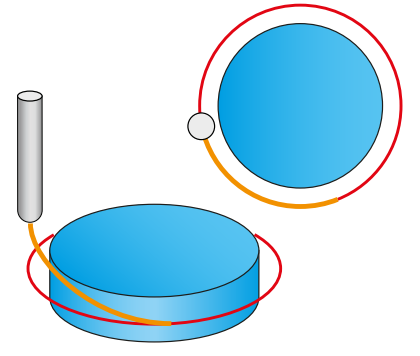

Pochylenie pionowego profilu
Zostanie wygenerowane wejście/wyjście w kształcie profilu obrabianego, dodatkowo pochylone.
Odwróć pionowe zejście profilu
Tak jak powyżej, tylko kierunek cięcia będzie wygenerowany w drugą stronę.

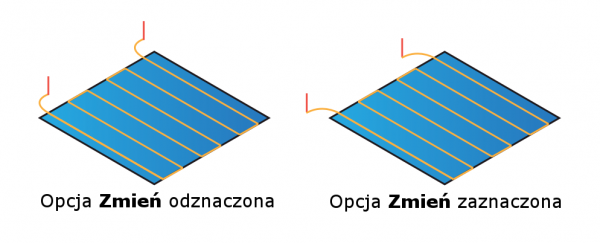

Zmień
Opcja ta jest przydatna gdy „zwykłe” dojście nie może być wykonane bo np. jest zasłonięte oprzyrządowaniem i tym samym może wystąpić kolizja. Wtedy takie wejście/wyjście może być odwrócone aby zapewnić bezkolizyjne dojście. Kiedy opcja ta jest zaznaczone wejście/wyjście zostanie odwrócone.
Sekcja użyj

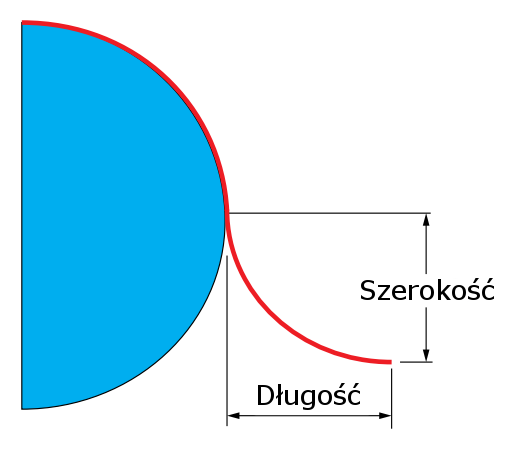

Szerokość/Długość
Tutaj ustawiamy szerokość i długość wejścia/wyjścia. Parametry szerokość i długość opisują prostokąt otaczający łuk.

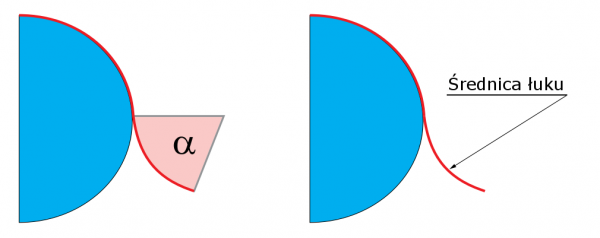

Zatoczenie Łuku/średnica łuku
Możemy zdefiniować zatoczenie i średnicę łuku. Średnicę podajemy jako wartość procentową średnicy narzędzia.
Wysokość
Jest to przyrostowa wartość wysokości pierwszego punktu wejścia. Gdy ruch dojścia wykonywany jest za pomocą linii, parametr ten umożliwia wykonanie wejścia po skosie. Gdy ruch dojścia wykonywany jest po łuku, parametr ten spowoduje wejście helikalne.
Posuw
Tutaj możemy dostosować wartości posuwów dla wejść/wyjść.
Wykorzystując moduł HSS mamy dużą kontrolę nad połączeniami przejść i nad wejściami i wycofywaniem narzędzia.
A w kolejnym artykule – Kontrola kolizji!
