Do czego służą konfiguracje, po co się je robi, jak ich używać? Tak naprawdę przydają się one w różnych sytuacjach, zarówno podczas budowania części jaki i złożeń. Dodatkowo w złożeniach przy budowaniu konfiguracji, możemy wykorzystywać konfiguracje części.

Konfiguracje części
Konfiguracji części używa się gdy mamy elementy bardzo podobne do siebie i nie chcemy ich zapisywać w oddzielnych plikach, wykorzystać je w bibliotece czy zrobić uproszczoną wersję części, żeby użyć jej w dużym złożeniu.
Konfiguracje możemy robić na 2 sposoby: ręcznie lub przy pomocy tabeli konfiguracji. Ja osobiście wolę używać tabeli, gdzie mam zebrane dużo informacji w jednym miejscu, jednak trzeba brać pod uwagę, że poczatkujący użytkownik może mieć problem z rozszyfrowaniem części z nich.
Ręczne tworzenie konfiguracji

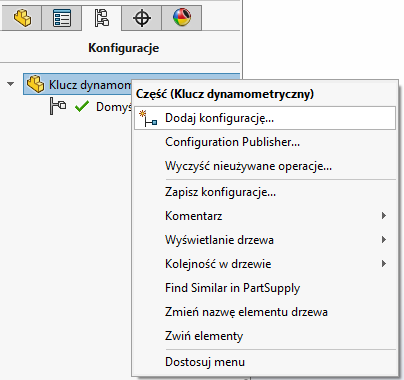

Ścieżka ręcznego tworzenia konfiguracji polega na utworzeniu nowej konfiguracji części, włączeniu opcji, które nas interesują, a następnie dokonaniu zmian w części

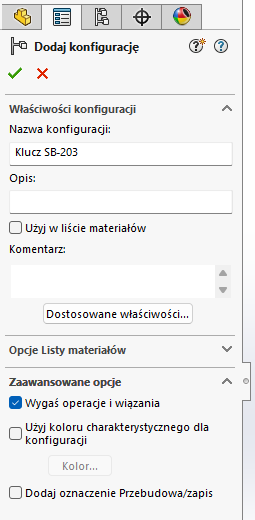

Na poniższym obrazku widać wpisaną nazwę nowej konfiguracji oraz zaznaczoną opcję „Wygaś operacje i wiązania”. Oznacza to, że jeżeli do naszej nowej, aktywnej konfiguracji dodamy nowe operacje, będą one automatycznie wygaszane w pozostałych konfiguracjach. Dzięki temu jest łatwiej zapanować nad zmianami w wielu konfiguracjach.

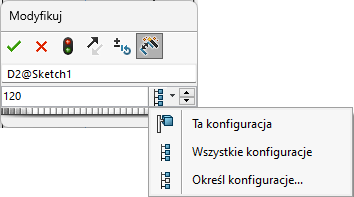

Jeżeli mamy utworzone kilka konfiguracji, to zyskujemy opcję wyboru zmian we wszystkich konfiguracjach, wybranych lub tylko bieżącej. Na przykład na obrazku poniżej widać zmianę wymiary w szkicu, przed zatwierdzeniem wartości wymiaru możemy określić czy zmiana ta będzie globalna czy ograniczona do konkretnych wersji naszego modelu.

Drugie działanie, jakie możemy wykonać, to wygaszenie operacji, która w tej konkretnej konfiguracji nie będzie wykonywana. Działanie to możemy zrobić tylko dla aktywnej konfiguracji, dlatego jeżeli chcemy wygasić jakąś operację w kilku konfiguracjach to musimy skorzystać z tabeli konfiguracji albo skopiować konfigurację z wygaszoną operacją.
Tworzenie konfiguracji przy pomocy tabeli
Jak już wspomniałem wcześniej, jeżeli robimy konfigurację przy pomocy tabeli, będziemy widzieli ustawienia dla wszystkich konfiguracji jednocześnie. Dodatkowo możemy zbudować sobie kompleksową tabelę zawierającą wszystkie wymiary szkiców i operacji, które potrzebujemy zmienić oraz operacje, które mają być wygaszane.

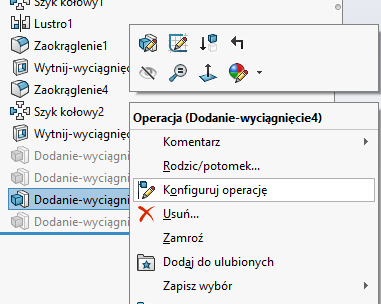

Żeby zrobić taką tabelę, trzeba najpierw kliknąć PPM na operacji, którą chcemy wygasić lub zmienić jej parametry i wybrać opcję Konfiguruj operację.

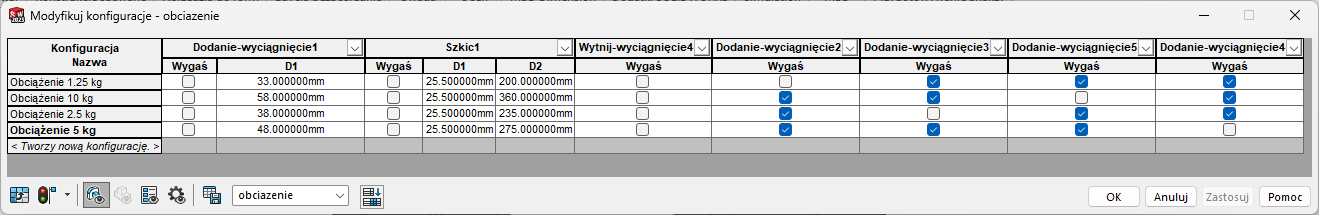

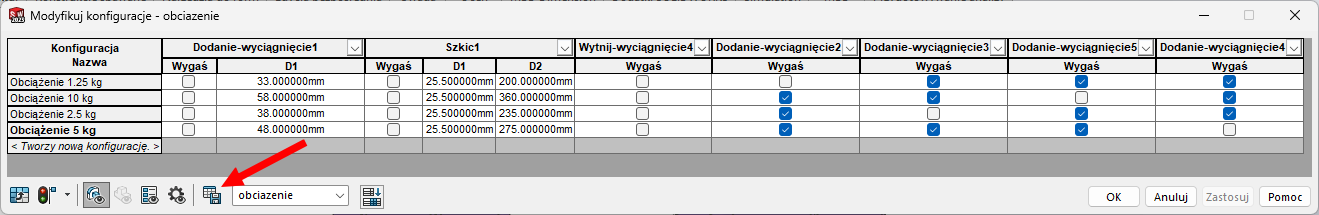

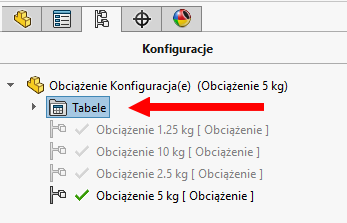

Otworzy się tabela konfiguracji, w której możemy dodawać nowe konfiguracje, poprzez wpisanie jej nazwy w pierwszej kolumnie. Jeżeli chcemy dodać nową operację do tabeli, wystarczy kliknąć ją 2x na drzewku historii. Jeżeli chcemy zmienić parametr operacji, wystarczy kliknąć małą strzałkę w nagłówku kolumny przy nazwie operacji i zaznaczyć interesujący wymiar. Należy pamiętać, że jeżeli zamkniemy tabelę, to wszystkie dane zostaną zatwierdzone i ustawione, ale sama tabela zostanie skasowana. Dlatego jeżeli chcemy mieć możliwość powrotu do niej, to warto zapisać widok tabeli. W tym celu na dole tabeli musimy nadać jej nazwę i kliknąć przycisk „Zapisz widok tabeli”, dzięki czemu tabela będzie dostępna w zakładce konfiguracji.

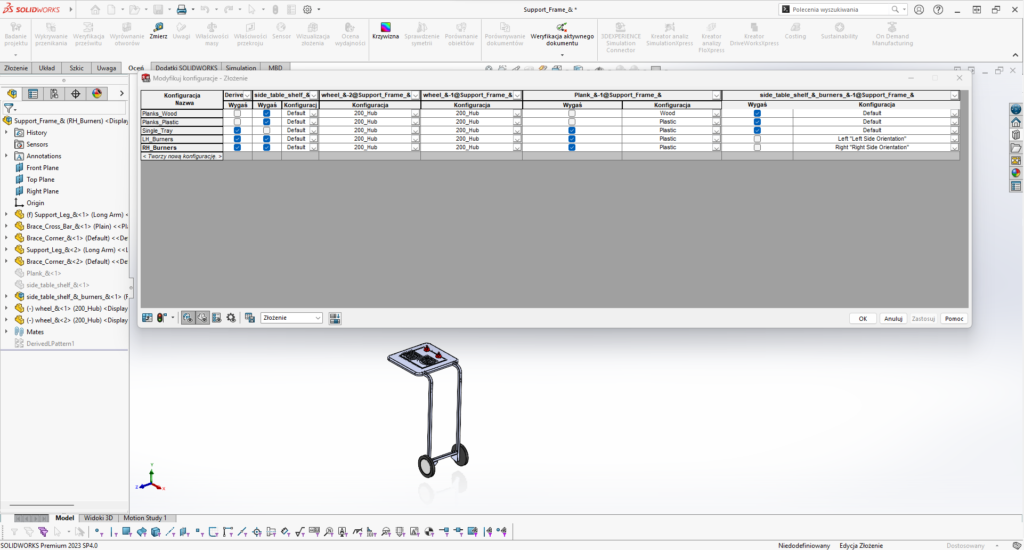

Konfigurowanie złożeń
Konfiguracje złożeń robi się w taki sam sposób, jak konfiguracje części, różnią się tylko pewnymi szczegółami:
W przypadku złożeń przy tworzeniu nowej konfiguracji pojawia się opcja „Wygaś nowe komponenty”, dzięki której nowo dodane komponenty są automatycznie wygaszone w nieaktywnych konfiguracjach.
Oprócz wygaszania operacji i zmiany ich parametrów, możemy wygaszać komponenty i wiązania, oraz zmieniać parametry wiązań (np. wiązania odległości).

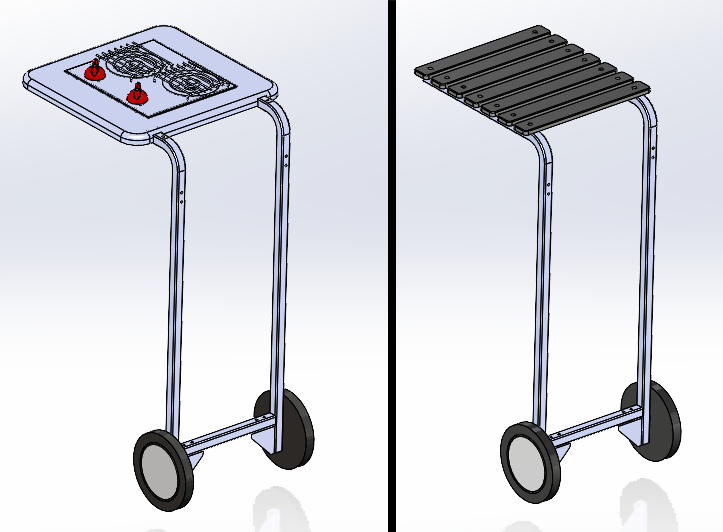

W konfiguracjach złożeń możemy wywoływać i zmieniać konfiguracje podzłożeń i komponentów.
