Żebra są szeroko stosowanymi rozwiązaniami konstrukcyjnymi. Znajdują zastosowanie przy produkcji elementów odlewanych, konstrukcji spawanych oraz tworzywach sztucznych. Stanowią przede wszystkim wzmocnienia konstrukcji narażonych na duże obciążenia.

W programie SOLIDWORKS operacja żebra jest tworzona na podstawie naszkicowanych otwartych bądź zamkniętych konturów, które po pogrubieniu są wyciągane we wskazanym kierunku.
Poniżej przedstawione zostanie działanie operacji na przygotowanym wcześniej prostym obiekcie bryłowym. Na początku utworzona została płaszczyzna odsunięta od dolnej ściany modelu na odległość 15 mm.

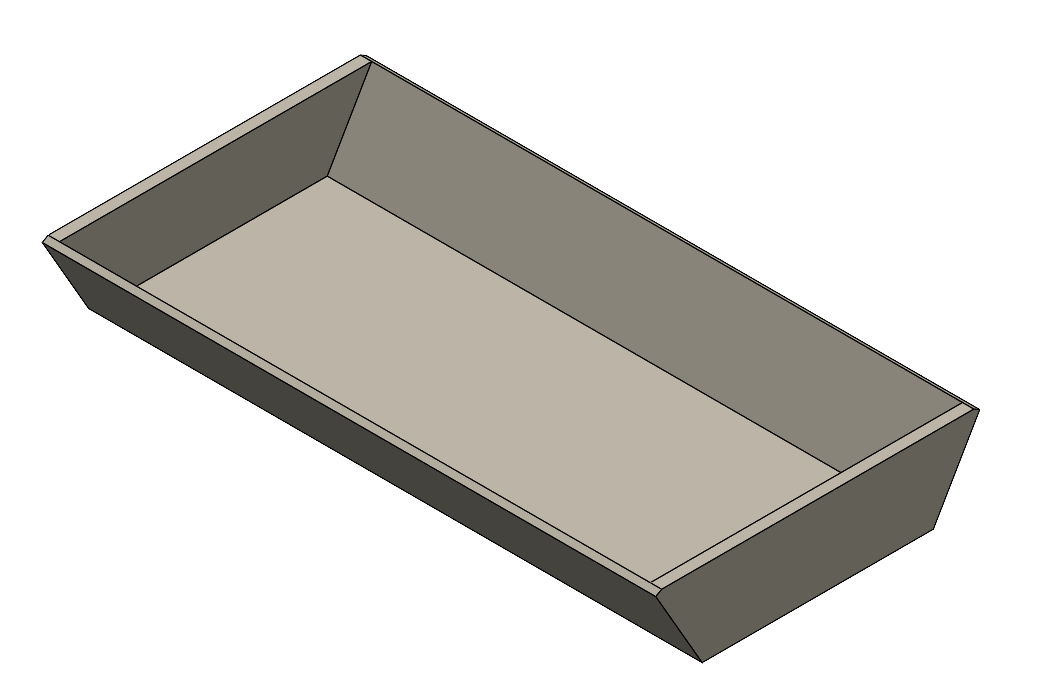

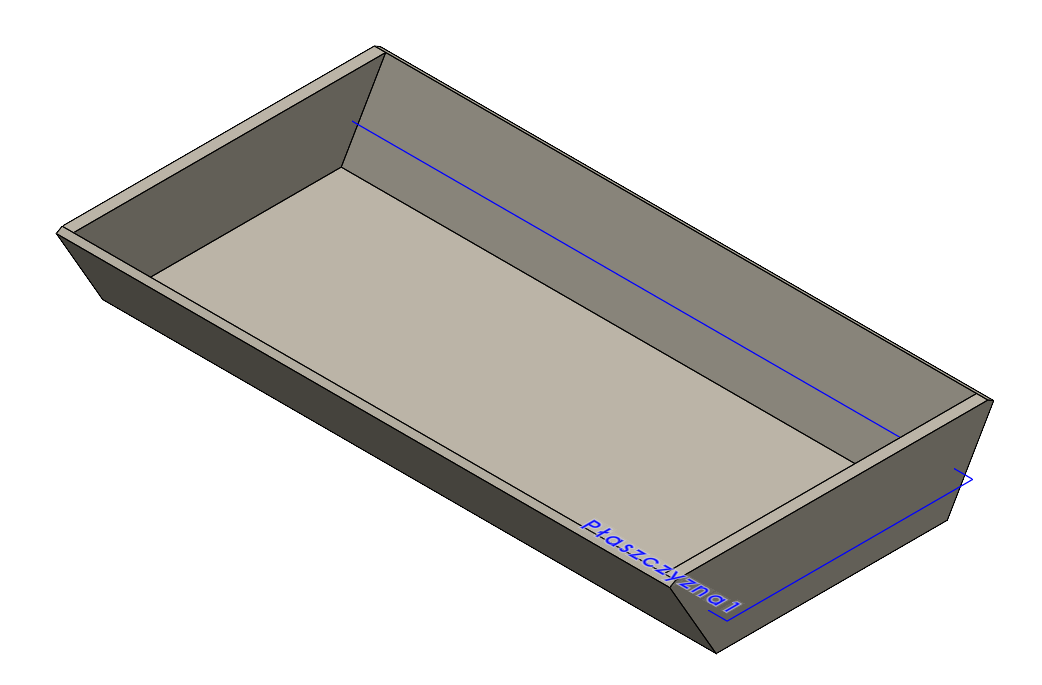

Kontur naszkicowanyWyznaczona płaszczyzna

Na płaszczyźnie utworzony został otwarty szkic 2D w postaci linii. Szkic nie jest w pełni zdefiniowany. Podana została jedynie odległość od bocznej ściany. Końce linii nie wychodzą poza krawędzie ograniczające dolną ścianę.

Odległość od ściany bocznejKrawędzie ograniczające linie

Operacja żebro pozwoli na wydłużenie linii szkicu do ograniczającej geometrii. W tym przykładzie będą to boczne oraz dolne ściany. Szkic zostanie pogrubiony w podobny sposób jak w przypadku operacji Wyciągnięcie dodania bazy z zaznaczoną opcją cienkich ścianek.

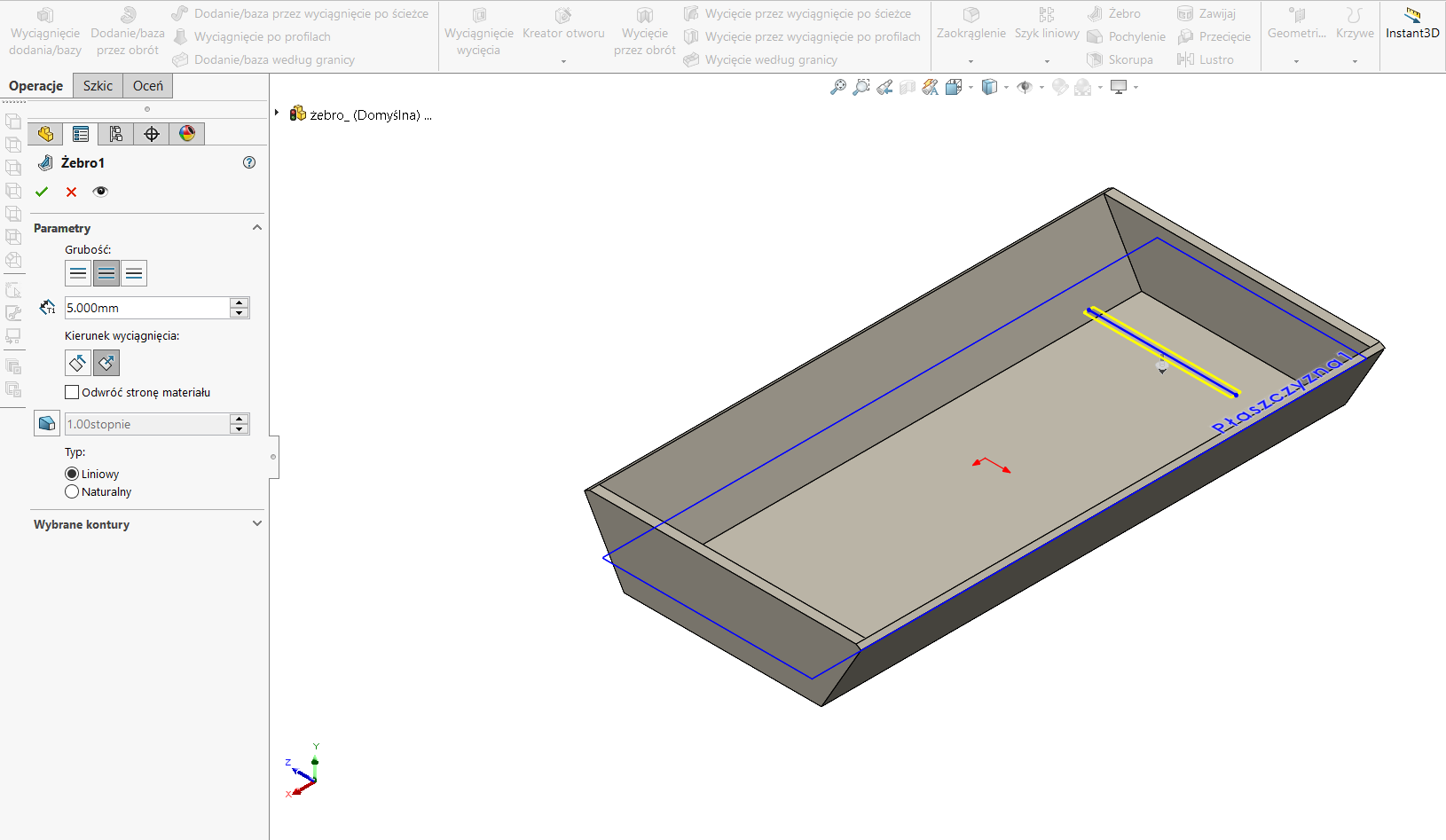

Operacja wyciągnięcie bazy

Linie naszkicowane zostały w taki sposób, aby nie miały punktu wspólnego z bocznymi ścianami bryły. Operacja żebra wydłuży je do najbliższej napotkanej geometrii. Podczas szkicowania należy pamiętać, żeby linię nie były dłuższe niż ograniczając je geometria. W przeciwnym razie program nie będzie w stanie rozpoznać ograniczającej geometrii i operacja żebra nie będzie możliwa do zrealizowania. W operacji żebro należy wybrać następujące parametry:

    • Grubość – należy określić kierunek pogrubienia szkicu oraz jego wartość.
    • Kierunek wyciągnięcia oraz odwróć stronę materiału – pozwala na wybranie kierunku, w który ma zostać wyciągnięte żebro. Strzałka w obszarze graficznym pozwala określić stronę wyciągnięcia.
    • Pochylenie jeżeli jest wymagane.
    • Typ: liniowy bądź naturalny.
    • Wybrane kontury – pozwala na wybór elementów szkicu, na bazie których ma zostać utworzona operacja.

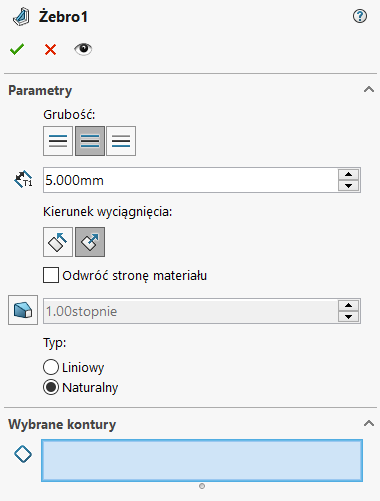

Parametry żebra

Po uzupełnieniu wymienionych wyżej wartości i kliknięciu ok, żebro zostanie przez program wygenerowane. Poniższe zdjęcie przedstawia finalny efekt operacji.

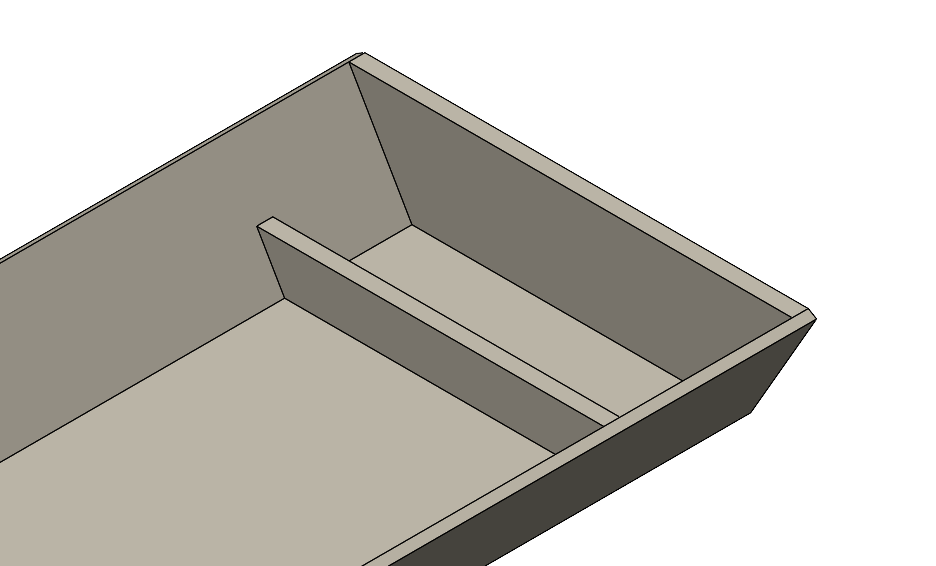

Dodane żebro - efekt finalny


Różnica pomiędzy żebrem liniowym a naturalnym

Żebro dopasowuje swój kształt do istniejącej geometrii bryły. W powyższym przykładzie kształt żebra był linią prostą, więc nie ma różnicy pomiędzy wyborem żebra naturalnego bądź liniowego. Inna sytuacja jest w przypadku szkicu zakończonego na przykład łukiem. W poniższym przykładzie przedstawione zostanie różnica pomiędzy żebrem liniowym oraz naturalnym. Na jego potrzeby, utworzony został nowy szkic widoczny poniżej. Składa się z linii oraz łuku.

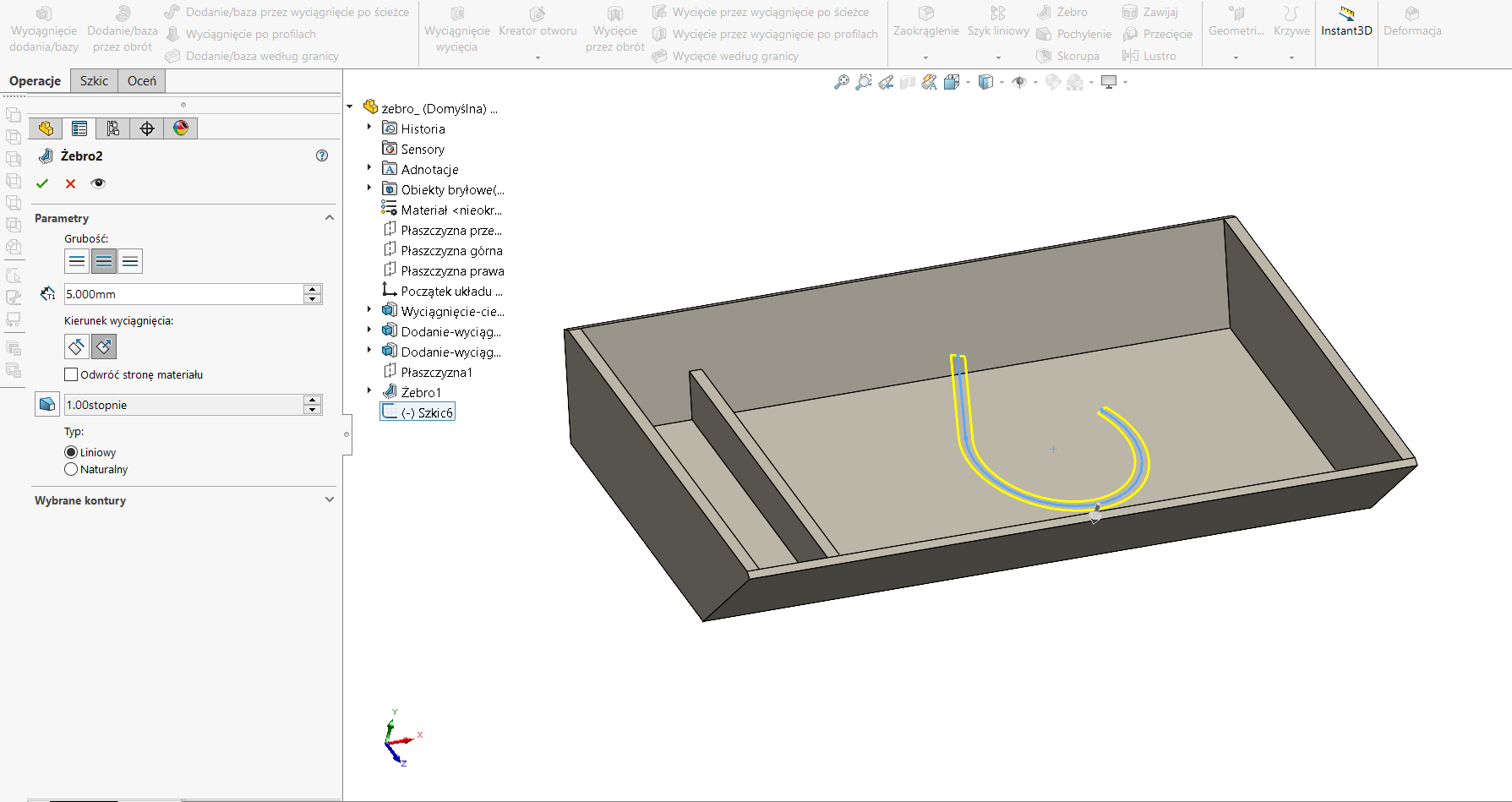

Nowy szkic

Wybór typu liniowego żebra utworzy liniową kontynuację szkicu w celu zamknięcia konturu na ścianach bryły.

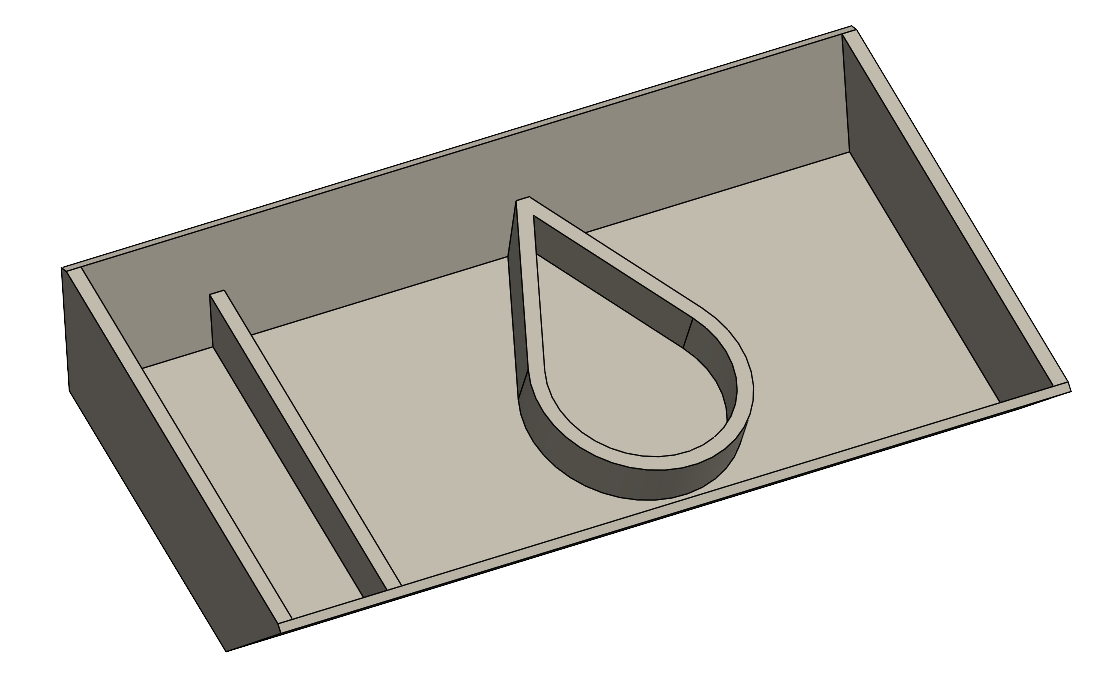

Typ liniowy

Wybór typu naturalnego żebra utworzy kontynuację łuku zgodnie z zadaną w szkicu geometrią w celu zamknięcia konturu na ścianach bryły.

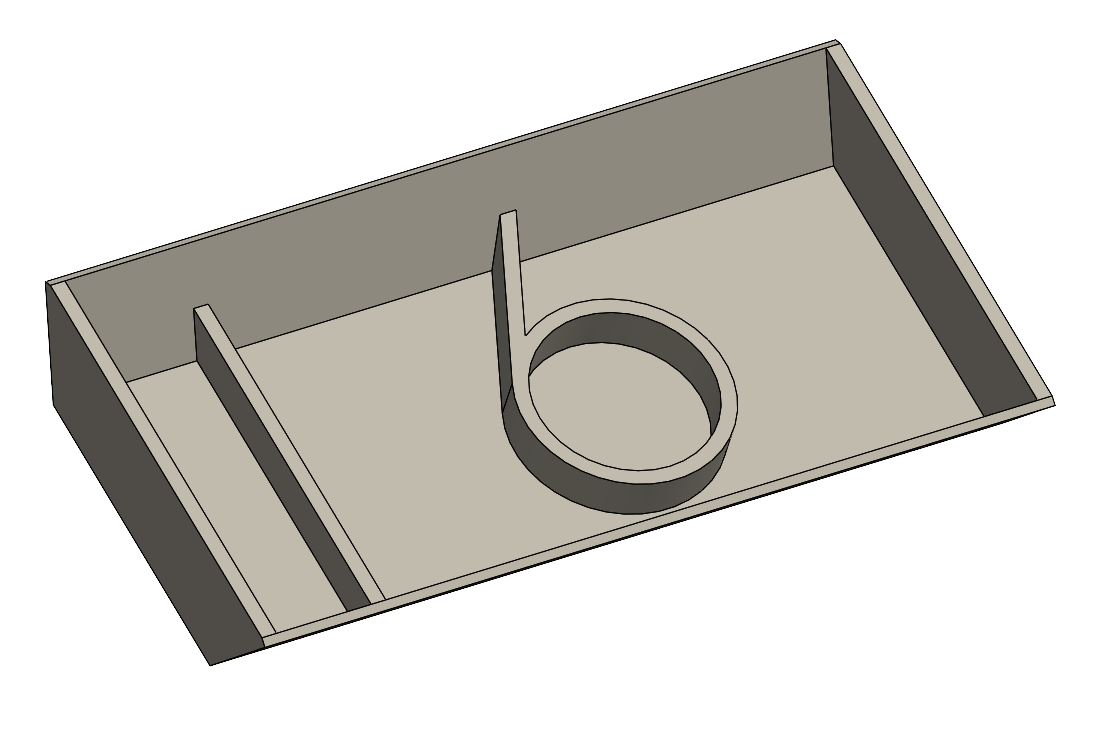

Typ naturalny
