SOLIDWORKS: Rzutowanie krzywej

Krzywe są istotną częścią modelowania CAD i odgrywają kluczową rolę w tworzeniu złożonych i estetycznych projektów. W SOLIDWORKS krzywe są niezbędne do tworzenia dokładnych modeli. W tym wpisie na blogu przyjrzymy się bliżej tematowi „krzywych w SOLIDWORKS” i podamy kilka cennych wskazówek, w jaki sposób można z zyskiem wykorzystać swoje krzywe.
W szczególności chcemy przyjrzeć się bliżej funkcji „krzywej rzutowanej”



Rzutowane krzywe

Krzywe rzutowane są niezwykle przydatne, jeśli chodzi o wykorzystanie istniejącej geometrii jako podstawy dla nowych krzywych. Oto sposób tworzenia rzutowanych krzywych w SOLIDWORKS:

  • Krok 1: Narysuj krzywą projekcji : Zacznij od utworzenia krzywej, na której ma się opierać rzutowana krzywa. Może to być istniejący szkic, krawędź lub powierzchnia.

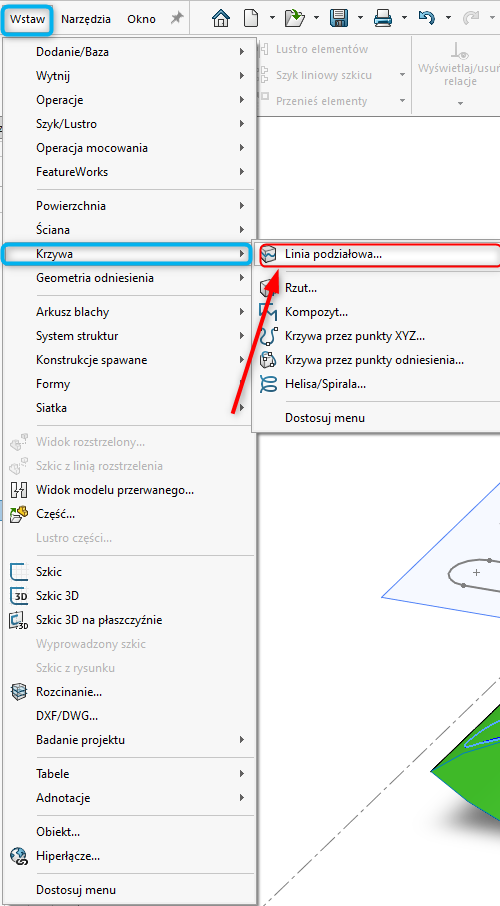

  • Krok 2: Wybierz krzywą rzutowaną : Przejdź do Wstaw > Krzywa > Krzywa rzutowana. Wybierz krzywą projekcji.

Krzywa projekcji

  • Krok 3:Wybierz kierunek : SOLIDWORKS wyświetli monit o wybranie kierunku rzutowanej krzywej. Może to być kierunek prostopadły lub niestandardowy.

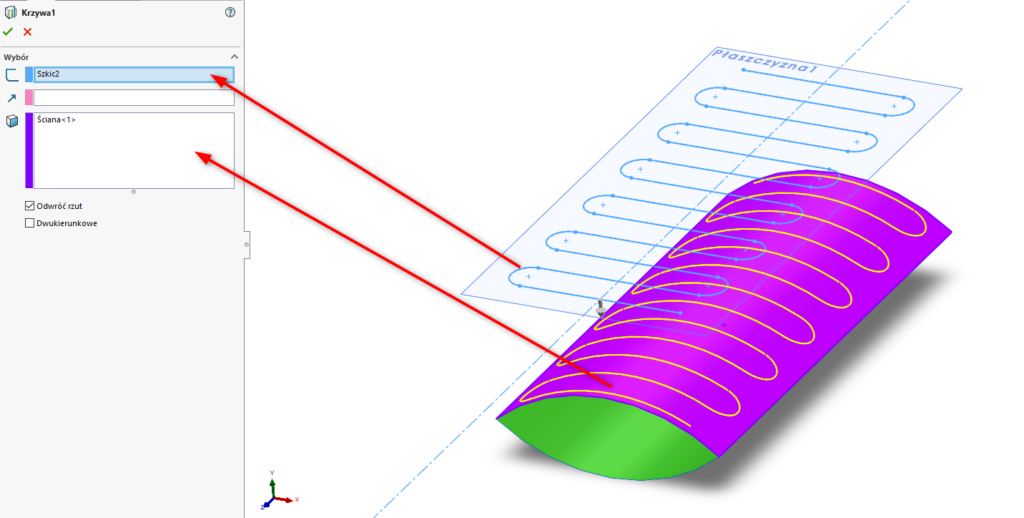

    Wybór kierunku krzywej
  • Krok 4: Edytuj krzywą : Po utworzeniu rzutowanej krzywej możesz ją edytować w razie potrzeby. Użyj punktów przenoszenia i dodaj narzędzia relacji, aby dostosować krzywą.
    Krzywe rzutowane są szczególnie przydatne, gdy trzeba utworzyć bardziej złożone kształty w oparciu o istniejące odniesienia.

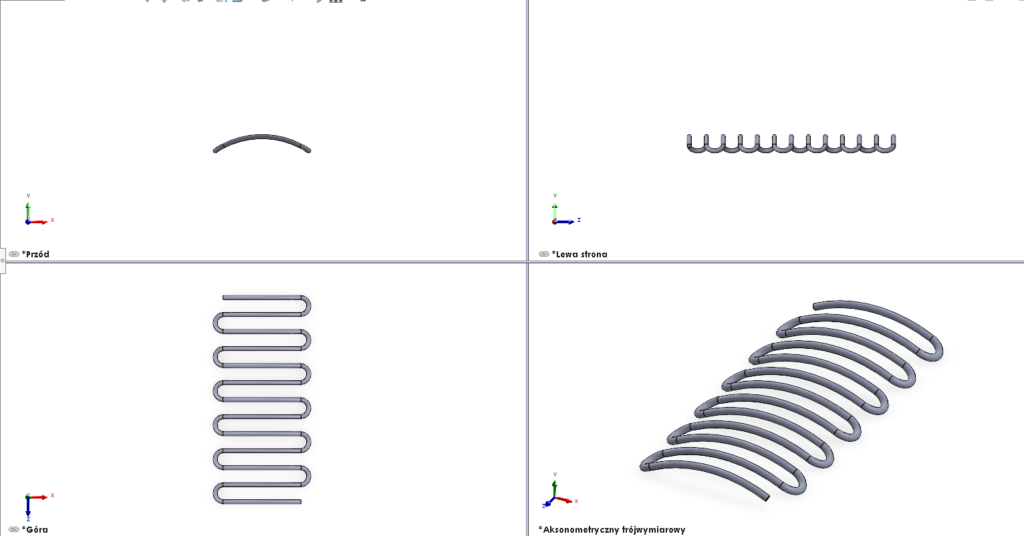

  • Edytowanie krzywej
