SOLIDWORKS: Szyk liniowy – pominięcie powielenia elementów z kierunku pierwszego

Zwróciłeś kiedyś uwagę na opcję „Tylko element źródłowy”? Zastanawiałeś się do czego ona służy?

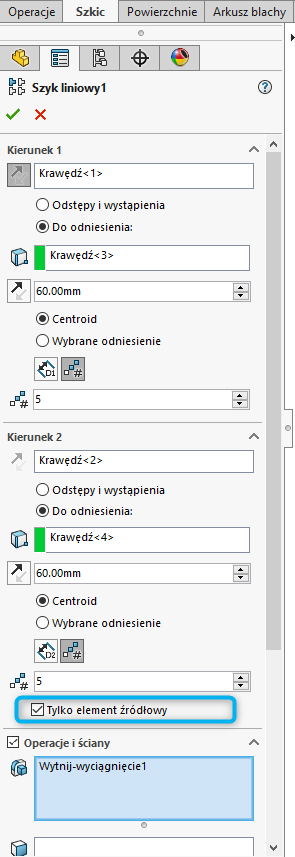

Opcja 'Tylko element źródłowy'

Opcja Tylko element źródłowy odpowiada za tworzenie szyku liniowego w kierunku 2, używając tylko operacji źródłowej bez powtarzania wystąpień z szyku utworzonego w kierunku 1.

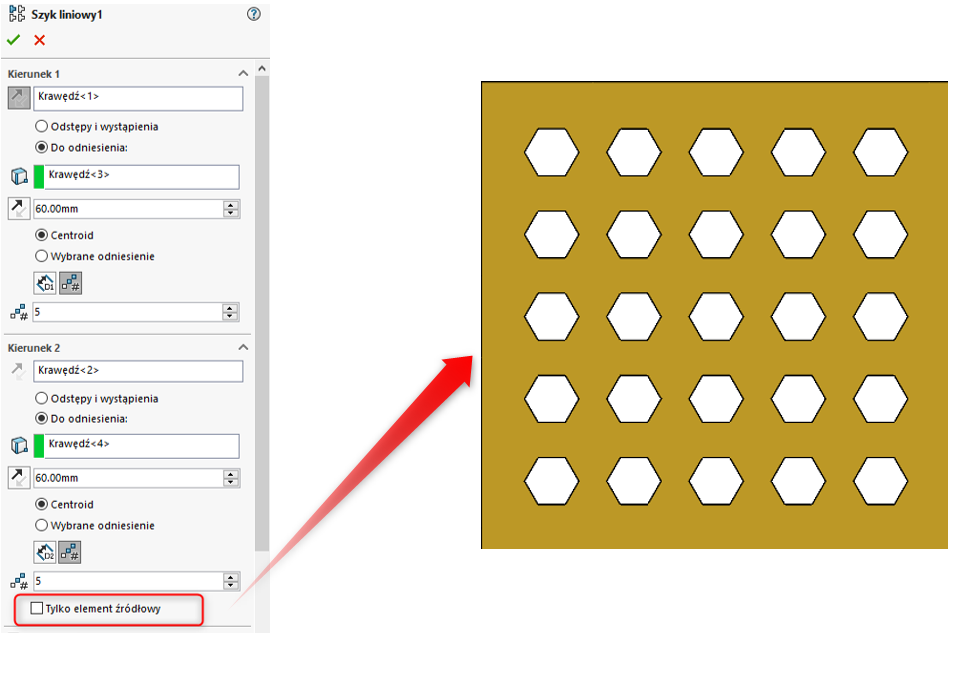

ODZNACZONA OPCJA Tylko element źródłowy – Cały szyk liniowy jest replikowany w kierunku 2

Odznaczona opcja

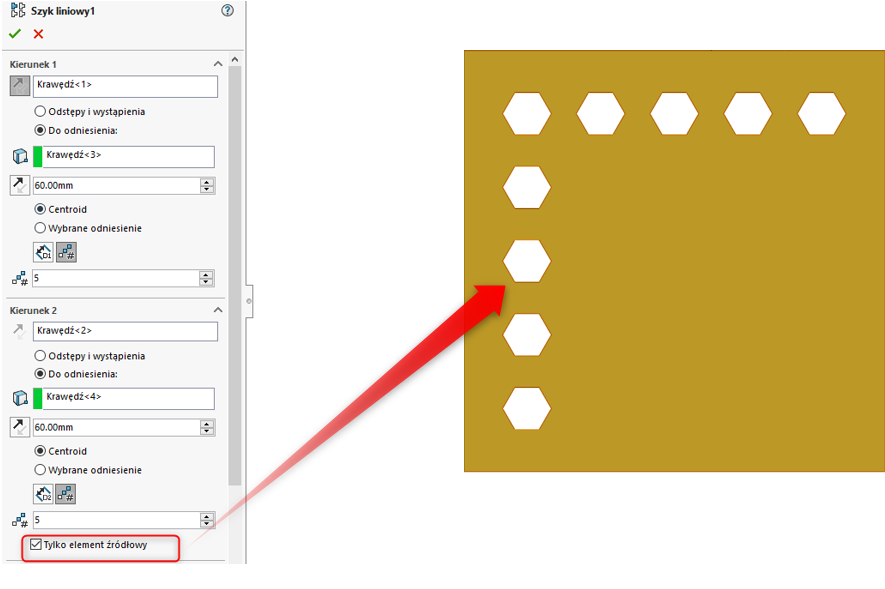

ZAZNACZONA OPCJA „Tylko element źródłowy” – Operacja źródłowa jest replikowana tylko w kierunku 2.

Zaznaczona opcja

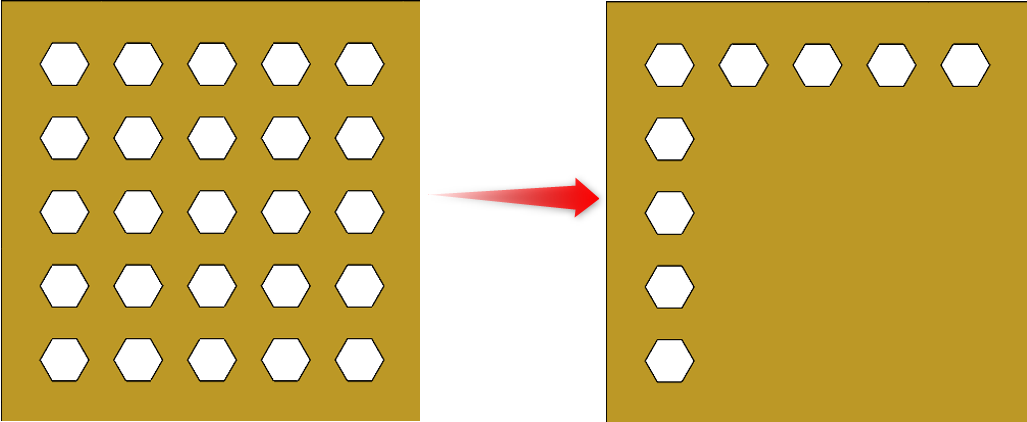

Pominięcie powielenia elementów z kierunku pierwszego
