Opcja Szyk geometrii umożliwia użytkownikowi zminimalizowanie czasu przebudowy operacji. Polega na skopiowaniu geometrii źródła dla wszystkich wystąpień w szyku. Innymi słowy, program nie rozpatruje (nie przelicza) warunków początkowych lub końcowych takich, jak odsunięcie od powierzchni zdefiniowanych w operacjach źródłowych.
Funkcja szyk geometrii w SOLIDWORKS
Opcję Szyku geometrii znajdziesz w oknie menedżera właściwości PropertyManager operacji szyku w zakładce „opcje” (domyślnie opcja jest odznaczona).
Opcja ta dostępna jest dla operacji szyku:
liniowego, kołowego, opartego na tabeli, opartego na szkicu, opartego na krzywej, wypełnieniu oraz operacji odbicia lustrzanego.
- liniowego
- kołowego
- opartego na tabeli
- opartego na szkicu
- opartego na krzywej
- wypełnieniu
- operacji odbicia lustrzanego
Szyk geometrii na przykładzie szyku liniowego

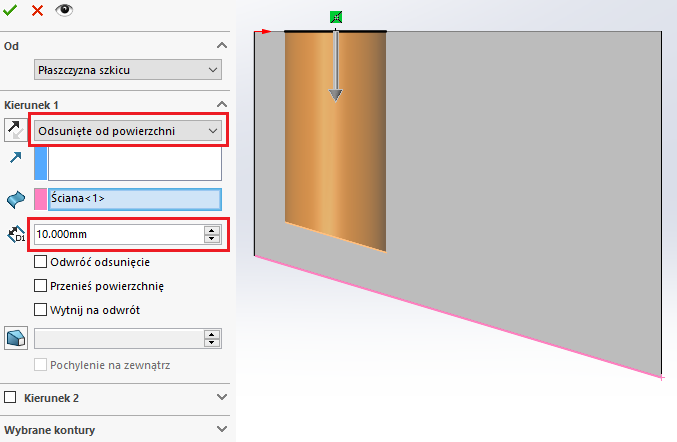

Utworzymy Szyk liniowy operacji Wyciągnięcie wycięcia, której głębokość została zdefiniowana poprzez nadanie wartości odsunięcia (równego 10mm) od płaszczyzny dna elementu.

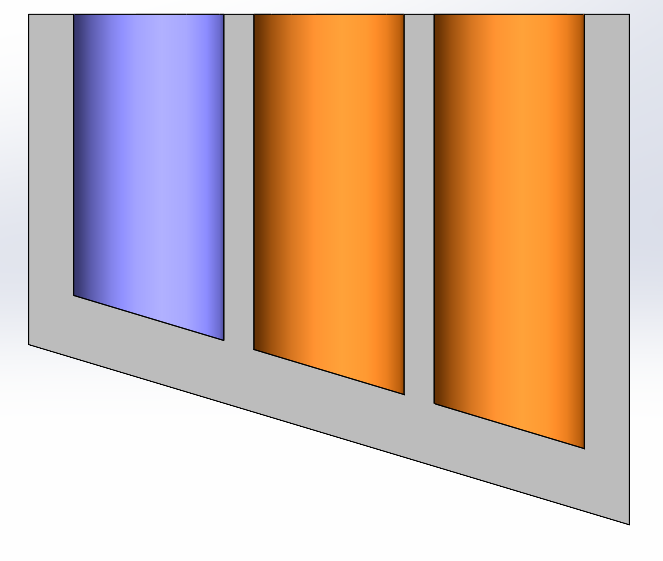

Odznaczona opcja „szyk geometrii”
Opcja Szyk geometrii nie jest zaznaczona. Status końca – Odsunięcie od powierzchni operacji źródłowej (fioletowej) stosowany jest we wszystkich wystąpieniach szyku (pomarańczowych). W efekcie wartość odsunięcia otworu od powierzchni dna elementu dla każdego wystąpienia jest każdorazowo przeliczana i wynosi 10mm.

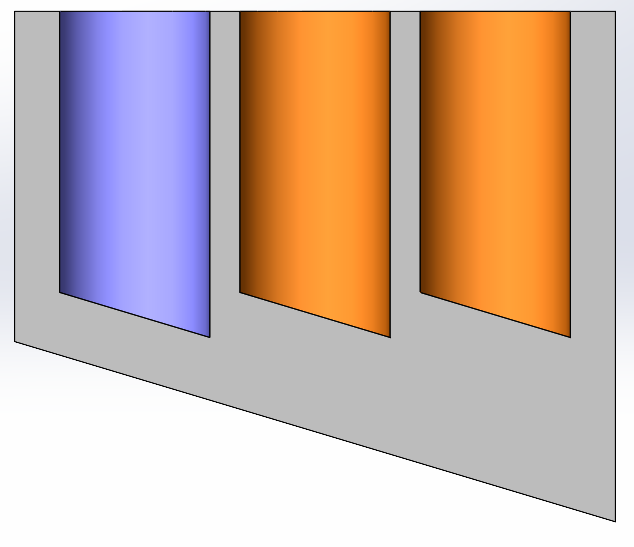

Zaznaczona opcja „szyk geometrii”
Opcja Szyk geometrii jest zaznaczona. Szyk tworzony jest poprzez kopiowanie geometrii źródła, status końca – Odsunięcie od płaszczyzny jest ignorowany.
Na koniec warto się zastanowić, jak aktywna opcja Szyk geometrii wpłynie na czas przebudowy modelu posiadającego setki otworów o identycznej lub podobnej geometrii.
