W jaki sposób zmienić kierunek linii gięć arkusza blachy?

Arkusz blachy w SOLIDWORKs - kierunek linii gięć

W jaki sposób zmienić kierunek linii gięć arkusza blachy?

Tworząc dokumentację techniczną spotykasz się z sytuacją, w której kierunek linii gięcia nie pokrywa się z Twoją intencją i nie wiesz jak sobie z tym poradzić? Odpowiedź na ten problem jest bardzo prosta.

Zacznijmy od tego w jaki sposób określany jest kierunek linii gięć. Kierunek zgięcia na rysunku w SOLIDWORKS opiera się na zdefiniowanej ustalonej powierzchni (ściany) nieruchomej modelu. Co więc należy zrobić aby odwrócić kierunek gięcia? Początkowe kierunki gięcia:

Arkusz blachy kierunek gięcia - SOLIDWORKS

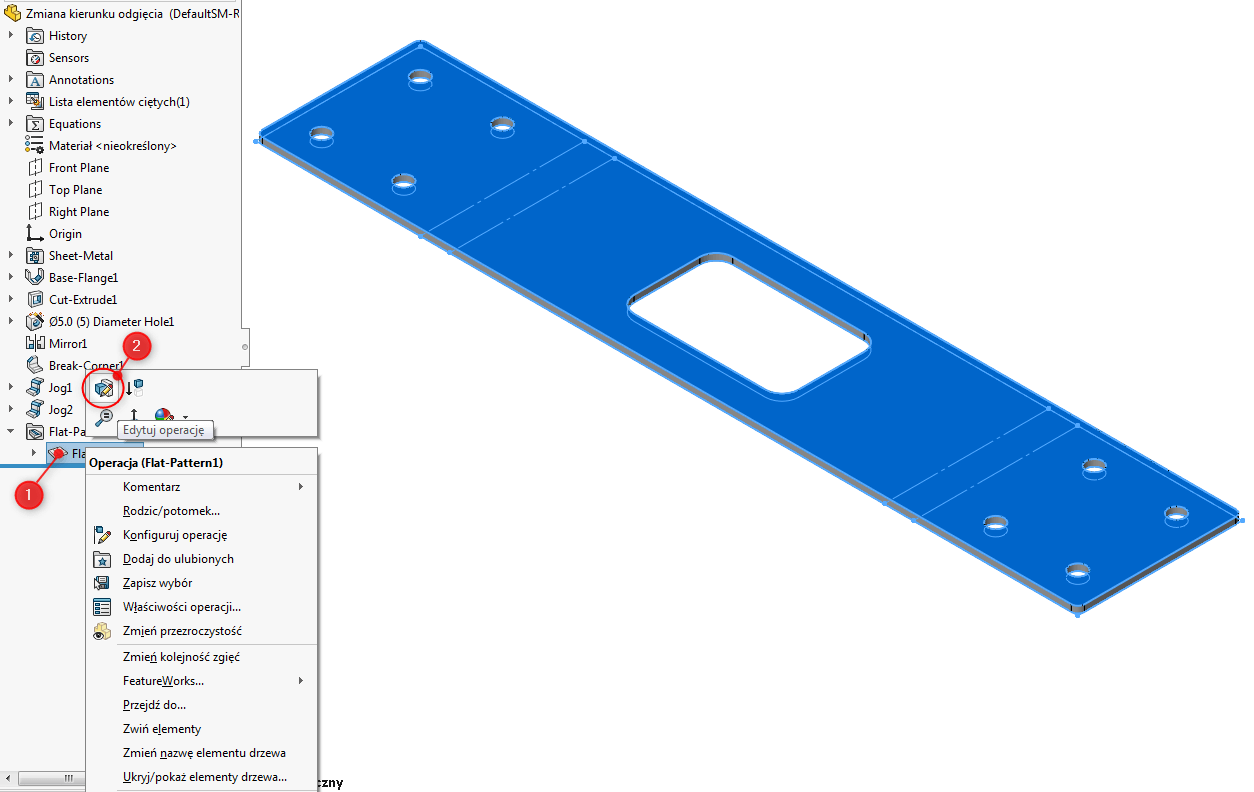

  1. Należy przejść do modelu i w drzewku operacji, w folderze „Rozłożony-model” (tu: „Flat- Pattern”) edytujemy operację „Rozłożony model1” (tu: „Flat-Pattern1”):Arkusz blachy kierunek gięcia - SOLIDWORKS

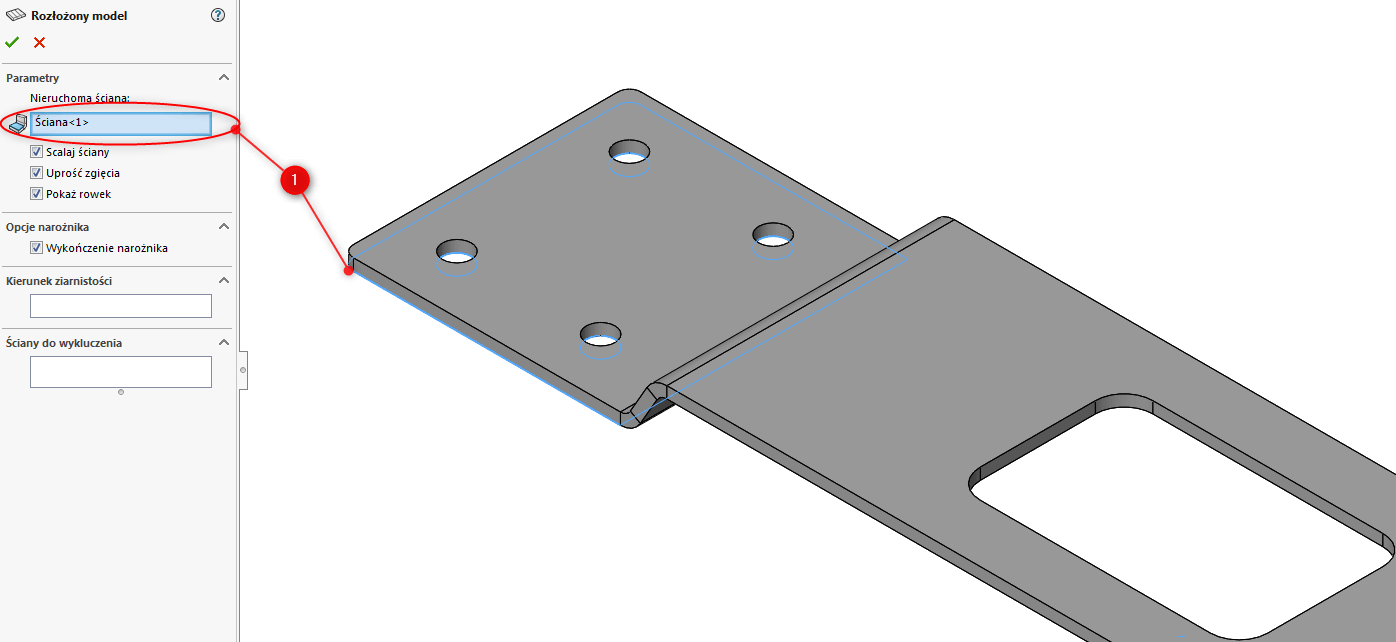

  2. W obszarze „Nieruchoma ściana” znajduje się powierzchnia, która definiuje kierunek gięcia:Arkusz blachy kierunek gięcia - SOLIDWORKS

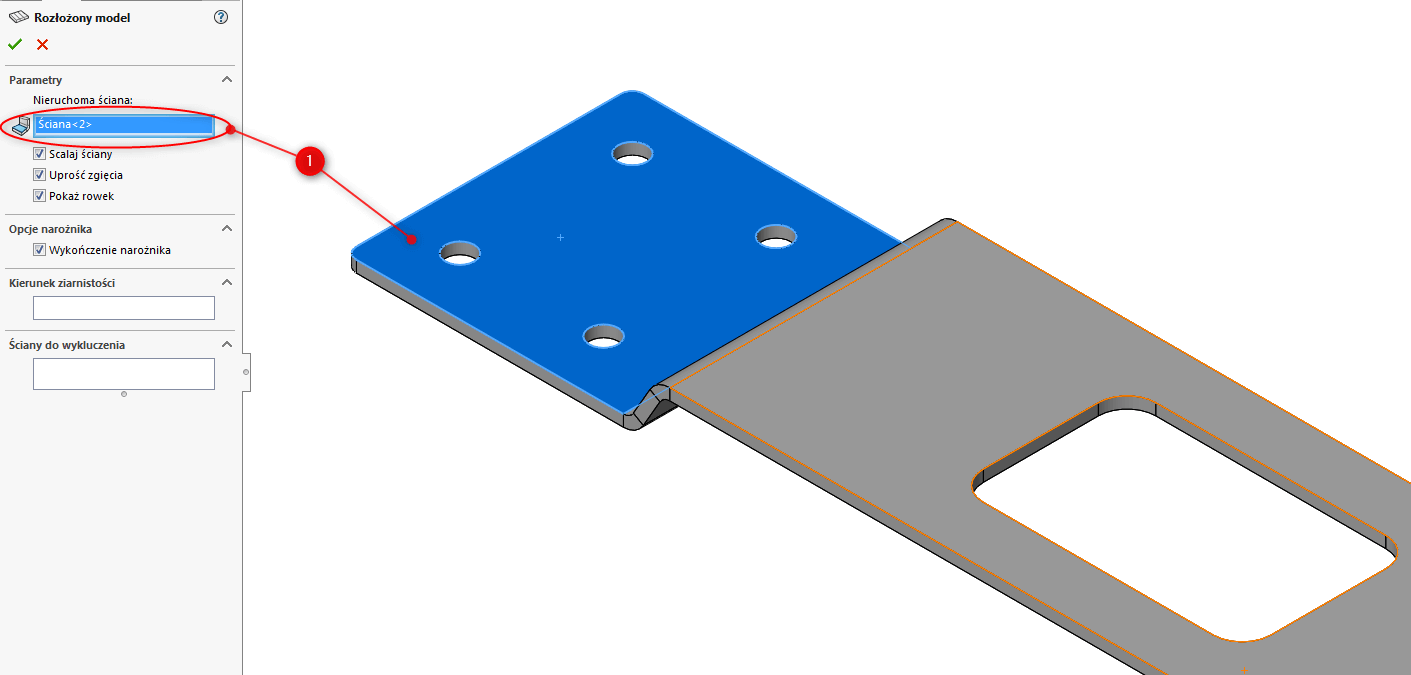

  3. Jeśli zdecydowaliśmy, że kierunek jest przeciwny do pożądanego wystarczy odznaczyć aktualną nieruchomą ścianę i zaznaczyć tą, po drugiej stronie modelu:Arkusz blachy kierunek gięcia - SOLIDWORKS
  4. Po akceptacji i przejściu do rysunku możemy zaobserwować efekt zmiany:Arkusz blachy kierunek gięcia - SOLIDWORKS
