Zarządzanie bazą danych arkusza i odpadem w Alphacam

baza_danych_w_praktyce_0

Zarządzanie bazą danych arkusza i odpadem w Alphacam

W poprzednim artykule Nesting – Baza danych arkusza pokazałem w jaki sposób możemy zdefiniować Bazę danych arkusza w nestingu. W tym pokażę jak to wykorzystać w praktyce, a także jak zdefiniować i zarządzać odpadem.

Jak już mamy zdefiniowaną bazę arkuszy, wstawmy arkusz do pola roboczego Alphacam i wykonajmy nakładanie na tym arkuszu.

baza_danych_w_praktyce_0

Po wykonaniu nestingu, kiedy już mamy wszystko zrobione, zapisane i chcemy przejść do nowego projektu, Alphacam wyświetli informację:

Aktualizacja Alphacam

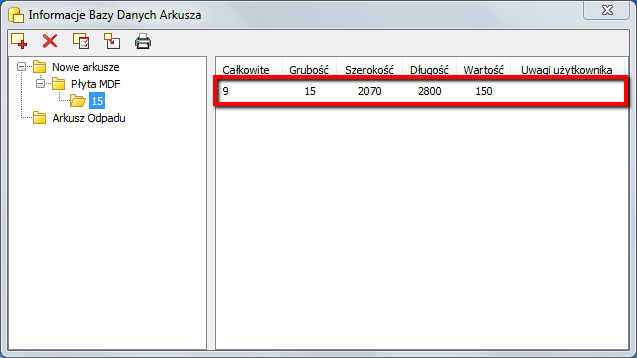

Po kliknięciu Tak, baza danych arkusza zostanie zaktualizowana i ilość arkuszy, którą wykorzystaliśmy na nesting zostanie odjęta od ilości wszystkich dostępnych (w moim przypadku na magazynie było 10 arkuszy, do nestingu wykorzystałem 1 arkusz, więc dostępnych zostało już 9):

Informacje Bazy Danych arkusza

Tak naprawdę nie zużyłem całego arkusza i tę część, która pozostała spokojnie mogę później wykorzystać. Tylko jak pamiętać o tym, że ten fragment arkusza będzie dostępny do nakładania i skąd mam wiedzieć jakie będzie miał wymiary?

Zapiszmy go jako odpad i dodajmy do bazy danych arkusza!

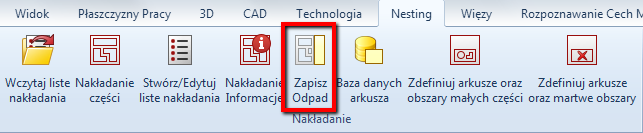

Ze wstążki Nesting wybierz opcję Zapisz odpad:

Nesting

Po wybraniu tej opcji pojawi się okienko:

Zapisz Odpad Arkusza

W okienku tym podajemy minimalny wymiar arkusza jaki ma być zapisany do bazy danych jako odpad. Jeżeli zostało mniej niż 700 mm wolnej przestrzeni, to odpad nie zostanie dodany do bazy danych.

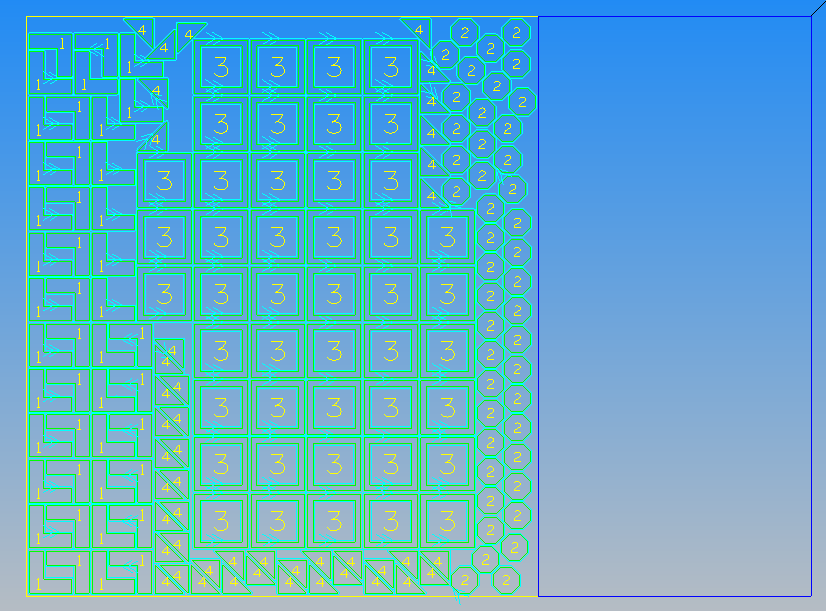

Po kliknięci OK, Alphacam zaznaczy fragmenty arkusza, o wymiarach większych niż wpisany minimalny rozmiar odpadu.

baza_danych_w_praktyce_6

Jeżeli nam to odpowiada to zatwierdzamy wybór prawym przyciskiem myszy.

A w okienku, które się pojawi, klikamy Tak:

Dodać odpad do bazy

Alphacam poinformuje o aktualizacji bazy danych arkusza:Baza danych zaktualizowana

Klikamy OK.

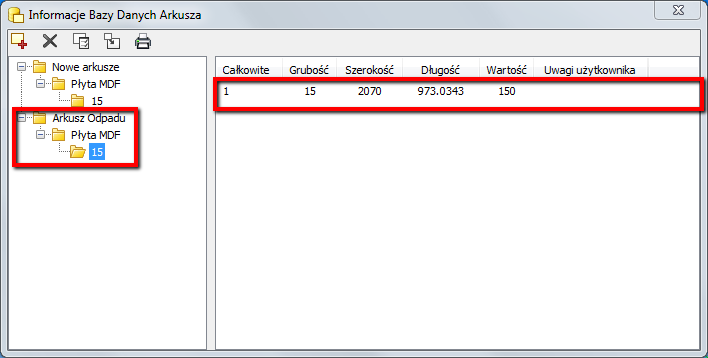

Po wejściu do Bazy danych arkusza na liście pojawił się Arkusz odpadu, wraz z jego wymiarami:

Bazy danych arkusza

Teraz w kolejnym projekcie możemy wykorzystać ten odpad. Wstawia się go tak samo jak pełny arkusz.
