Zgubione odniesienia w dokumentacji 2D w SOLIDWORKS

Standardowa procedura tworzenia dokumentacji 2D w SOLIDWORKS (i większości innych parametrycznych programów CAD 3D) polega na zbudowaniu najpierw modelu 3D, a następnie wykonaniu rzutów na arkuszu rysunkowym. Takie działanie powoduje również połączenie plików dokumentacji 2D z modelem 3D. Oznacza to, że program musi wiedzieć gdzie są oba pliki, żeby działały one prawidłowo. Dzięki temu po wykonaniu zmian w modelu 3D, dokumentacja 2D zostanie zaktualizowana do najnowszej wersji modelu. W niektórych przypadkach zmiany w dokumentacji 2D będą również dokonywały zmian w modelu 3D.

Sygnalizacja potrzeby przebudowy

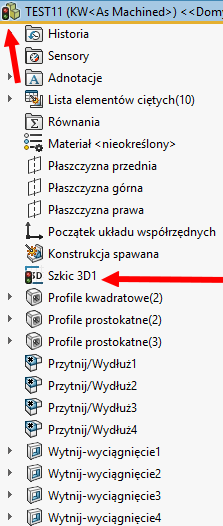

Niezależnie od tego czy pracujemy aktualnie nad częścią, złożeniem czy dokumentacją 2D niektóre działania powodują automatyczną przebudowę dokumentu, a inne nie. W tym drugim przypadku SOLIDWORKS zasygnalizuje nam w drzewku historii FeatureManager potrzebę przebudowy (ikona sygnalizatora). Oczywiście nie musimy tego robić od razu, ponieważ naszą intencją może być dokonanie kliku zmian na raz, a następnie wykonanie jednorazowej przebudowy całego drzewa historii.

Podobna sytuacja będzie również w dokumentacji 2D. Podczas dokonywania niektórych zmian dokumentacja zostanie automatycznie zaktualizowana, ale czasami wyświetli się ikona sygnalizująca potrzebę przebudowy. Trzeba również brać pod uwagę, że sytuacja ta może mieć miejsce nawet po anulowaniu zmian. Program i tak chce się upewnić, że pracuje na najnowszej wersji modelu/dokumentacji.

Edycja modelu z poziomu dokumentacji 2D

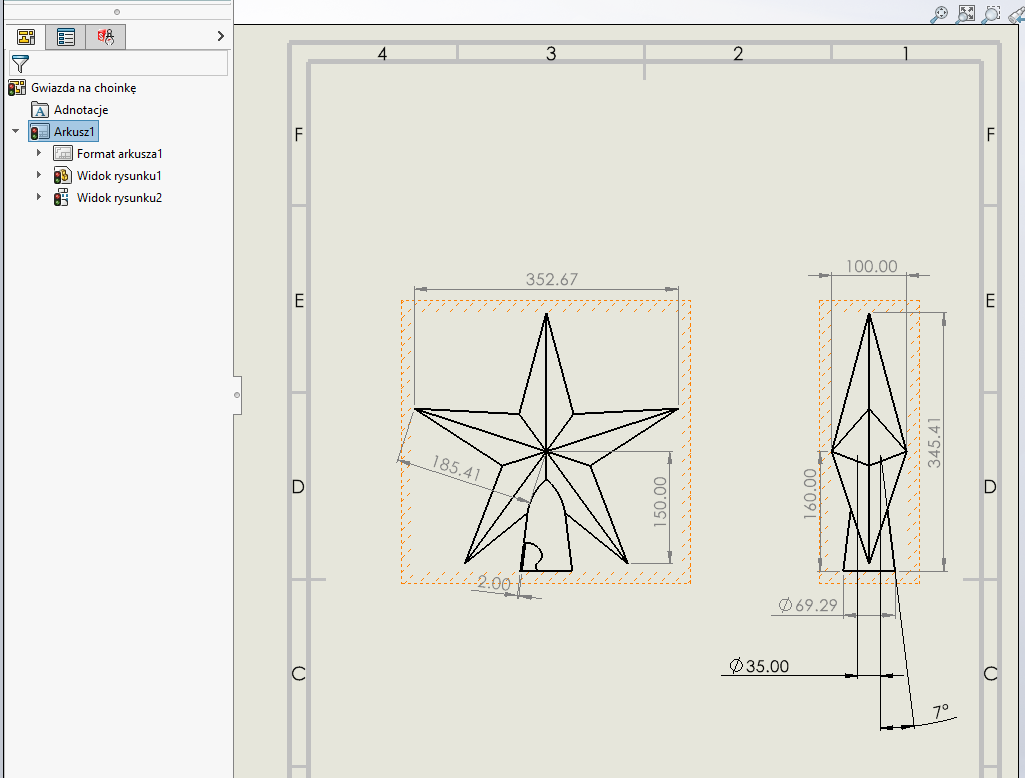

Jeżeli w naszej dokumentacji 2D użyliśmy operacji Elementy modelu (czyli odczytanie wymiarów ze szkiców i operacji modelowania bryłowego) lub zaimportowaliśmy adnotacje, to oznacza, że są na niej umieszczone wymiary sterujące. Z tego tytułu mamy możliwość sterowania wymiarami modelu z poziomu dokumentacji 2D (dwustronne połączenie modelu i dokumentacji 2D). Po zatwierdzeniu zmodyfikowanego wymiaru program będzie chciał przebudować zarówno dokumentację 2D, jak i sam model. Zasygnalizuje nam to ikoną semafora, ale również ramką okalającą widoki na arkuszu rysunkowym.

Zgubione odniesienia w dokumentacji 2D

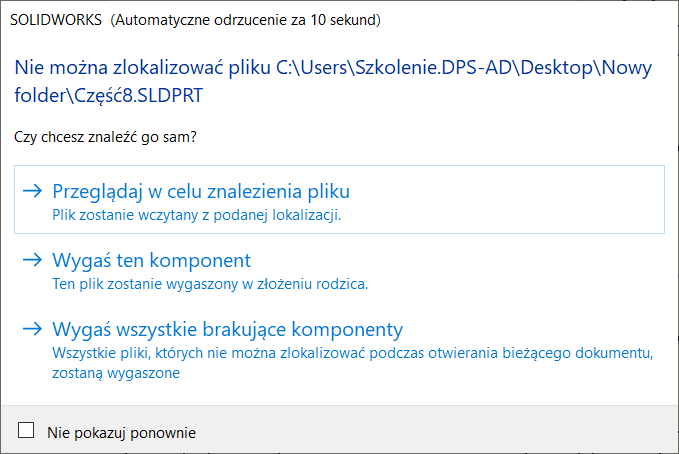

Jeżeli natomiast nasza dokumentacja 2D zgubi odniesienia do modelu, to sytuacja się nieco zmienia. Najpierw jednak warto wiedzieć kiedy taka sytuacja może mieć miejsce? Otóż w przypadku gdy wyślemy komuś plik dokumentacji bez pliku części/złożenia, albo w przypadku przemieszczenia pliku części do innego folderu lub w sytuacji zmiany nazwy pliku części. We wszystkich tych przypadkach SOLIDWORKS powinien wyświetlić komunikat o zgubionych odniesieniach. Wtedy możemy wybrać co chcemy zrobić. Czy samodzielnie wskazać gdzie się znajduje aktualnie poszukiwany plik (o ile to wiemy) czy wygasić w tym momencie bieżący model czy wygasić wszystkie zgubione.

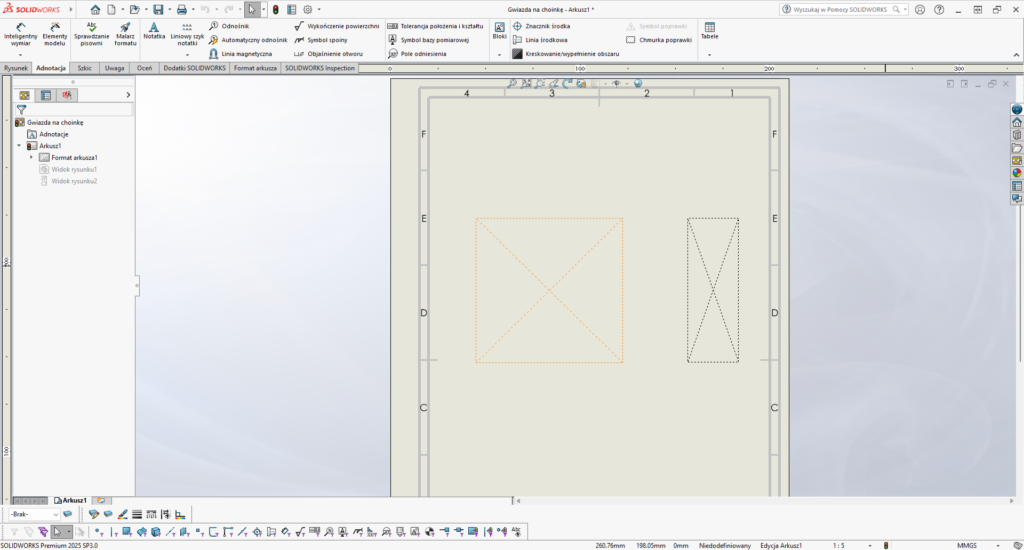

Może się zdarzyć, że albo zaznaczyliśmy opcję „Nie pokazuj ponownie” w tym komunikacie, albo sam się wyłączył po upływie czasu albo po prostu się nie pojawił i mamy widok jak na obrazku poniżej.
