Import nowszych rewizji rysunków do SOLIDWORKS Inspection

Import nowszych rewizji rysunków do SOLIDWORKS Inspection dpstoday

Import nowszych rewizji rysunków do SOLIDWORKS Inspection

Wraz z pojawieniem się obsługi plików rysunków DWG/DXF oraz plików 3d, najnowszej wersji SOLIDWORKS Inspection 2018 pojawiła się też zupełnie nowa droga pracy z nowszymi rewizjami plików dla których już przygotowaliśmy projekt.

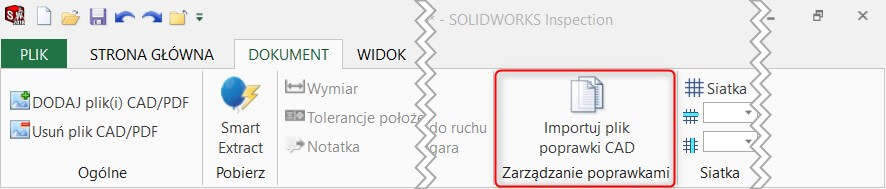

W celu zaimportowania nowej rewizji dokumentu należy przejść na zakładkę „DOKUMENT” i użyć narzędzia „Importuj plik poprawki CAD

importuj plik poprawki cad

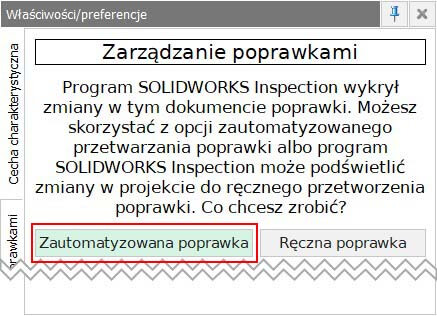

Mamy 2 drogi importu nowszych rewizji: “Zautomatyzowana poprawka” oraz “Ręczna poprawka“.

Zautomatyzowana poprawka

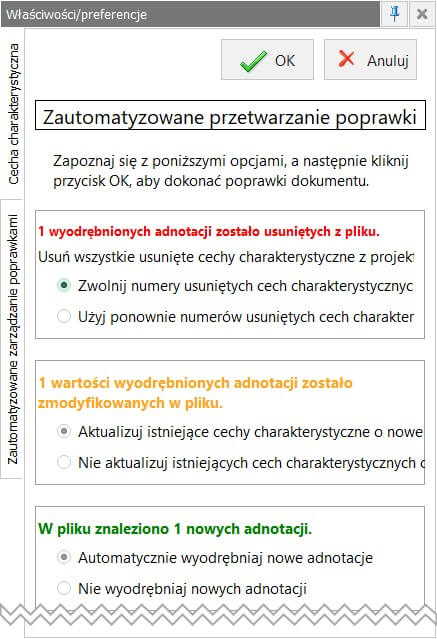

  • W przypadku opcji zautomatyzowanej SOLIDWORKS Inspection informuje nas ile wyodrębnionych wcześniej cech charakterystycznych zostanie usuniętych, ile zostanie zaktualizowanych a ile pojawiło się nowych.zarządzanie poprawkami solidworks inspection dpstodayzautomatyzowane przetwarzanie poprawki

Ręczna poprawka

ręczna poprawka solidworks inspection dpstoday

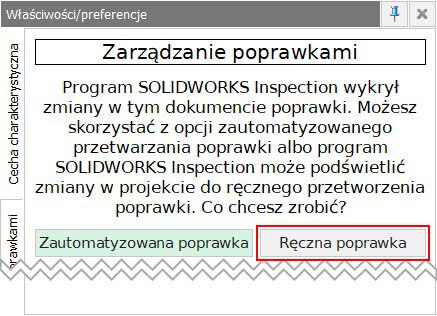

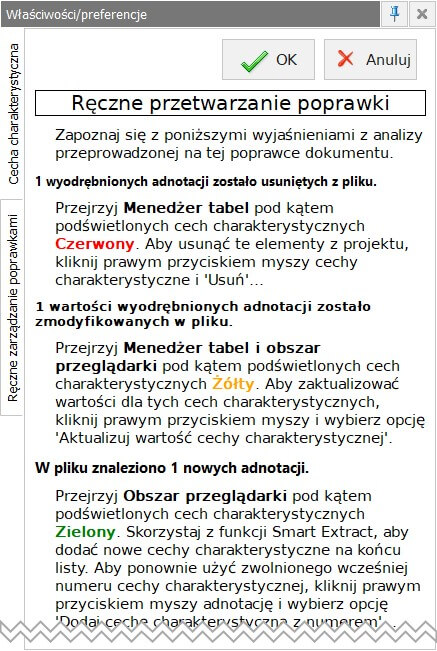

W przypadku opcji ręcznej użytkownik SOLIDWORKS Inspection oznacza odpowiednimi kolorami cechy charakterystyczne w tabeli cech oraz na obszarze graficznym. Następnie po zaznajomieniu się ze zmianami postępujemy zgodnie z instrukcjami zawartymi na „Karcie Właściwości/preferencje”.

ręczne przetwarzanie poprawki solidworks inspection

W przypadku wybrania cechy która uległa zmianie musimy zatwierdzić aktualizację klikając „Aktualizuj wartość cechy charakterystyczne”.

dziennik zmian cechy charakterystycznej
