Nietypowe złącze w bibliotece SWOOD? Teraz dodasz je bez problemu!
Głównymi złączami wykorzystywanymi przy tworzeniu mebli skrzyniowych są standardowe złącza typu kołek, mimośród czy też konfirmant. Co raz częściej zdarza się wykorzystywać nowe niestandardowe złącza, w których otwory mają specjalistyczną budowę. Przykładem takiego złącza jest złącze OVVO.

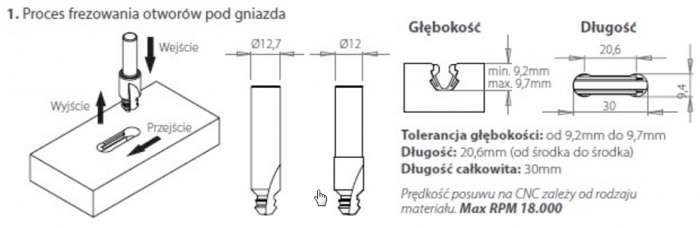

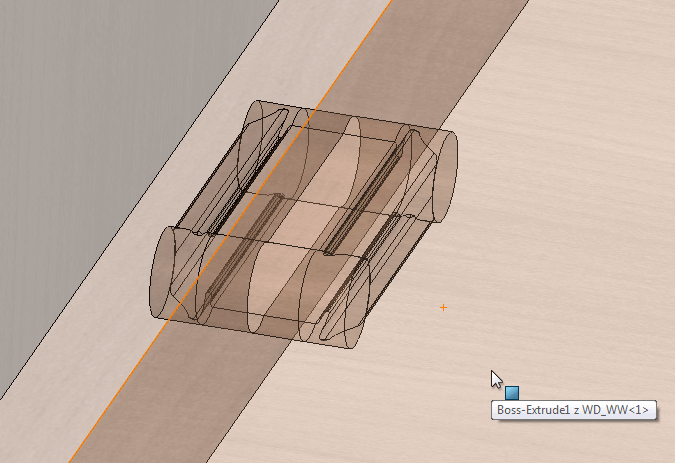

Na powyższym rysunku widać, że kształt otworu jest dokładnym odwzorowaniem kształtu freza. Poprzez standardowe złącza SWOOD niestety nie ma możliwości dodania odpowiedniego kształtu złącza. Jedynym rozwiązaniem do tej pory było uproszczenie otworu pod gniazdo do domina. W wersji 2016 pojawiło się specjalne złącze typu Custom.

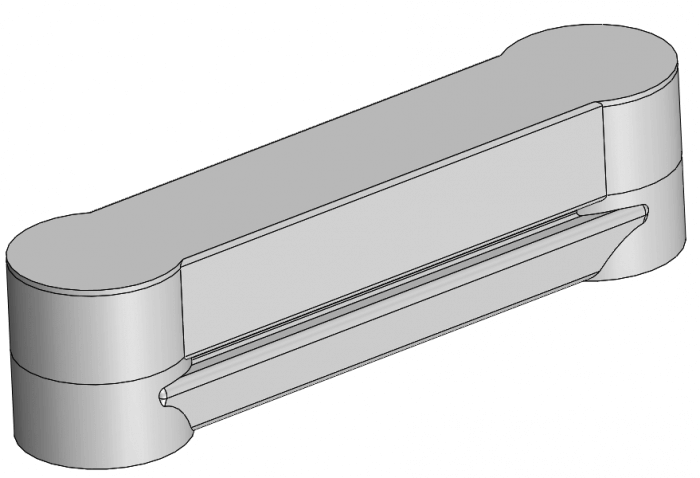

Dzięki tej opcji uzyskujemy możliwość dodania lub odjęcia materiału o dowolnym kształcie. Jedynym wymaganiem jest posiadanie dokładnego kształtu 3D otworu czy też wypustu jaki ma być dodany. W naszym przypadku wykorzystałem bryły, jakie dostałem bezpośrednio od producenta. Po drobnej modyfikacji udało się odwzorować kształt otworu
Zanim przejdziemy do dodania złącza musimy odpowiednio zlokalizować części względem początku układu współrzędnych. Każda z osi musi być skierowania w odpowiednią stronę, dodatkowo początek układu współrzędnych powinien znajdować się w miejscu połączenia dwóch paneli.

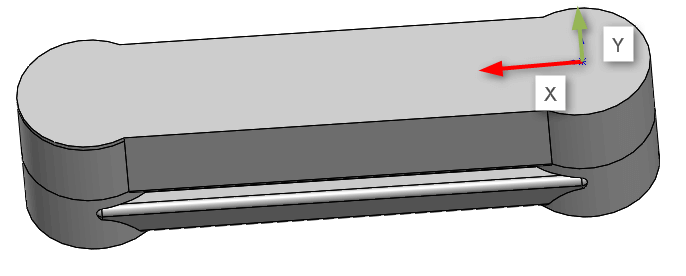

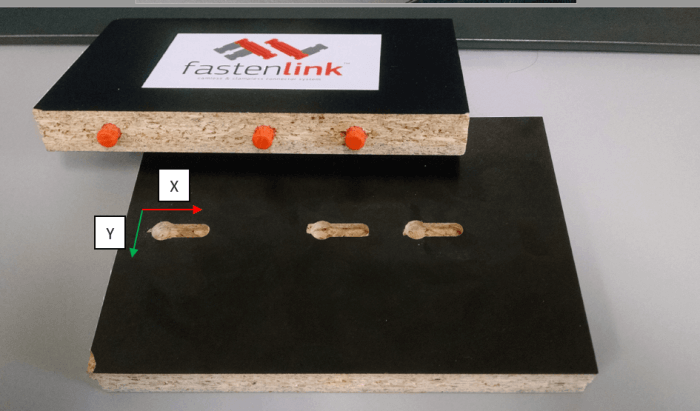

Jak widać na poniższym zdjęciu, oś X odpowiada za ustawienie złącza na długości. Oś Y będzie odpowiadała położeniu złącza na głębokości. W przypadku osi Z będzie to zawsze oś narzędzia i powinna być skierowana na zewnątrz panelu.

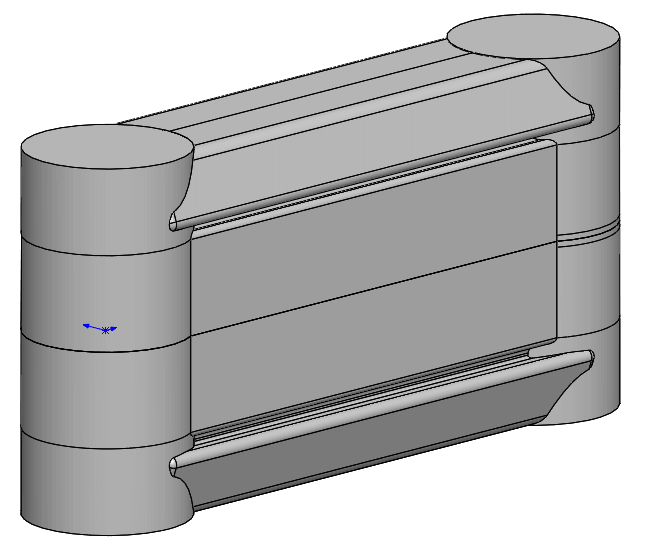

Niestety otrzymując pliki od producenta osie nie zawsze są ustawione odpowiednio, jeżeli jest to plik SOLIDWORKS to nie ma problemu z modyfikacją położenia komponentu. W przypadku plików importowanych nie ma już takiej możliwości. Bardzo przydatną operacją SOLIDWORKS jest operacja przenieś/kopiuj, która pozwala na modyfikację położenia komponentu.
Jeżeli otwór ma być dodany w obu panelach musimy wykonać operację lustra lub utworzyć złożenie komponentu i powiązać dwie lustrzane bryły. W przypadku operacji lustra ważne jest aby części nie zostały scalone.

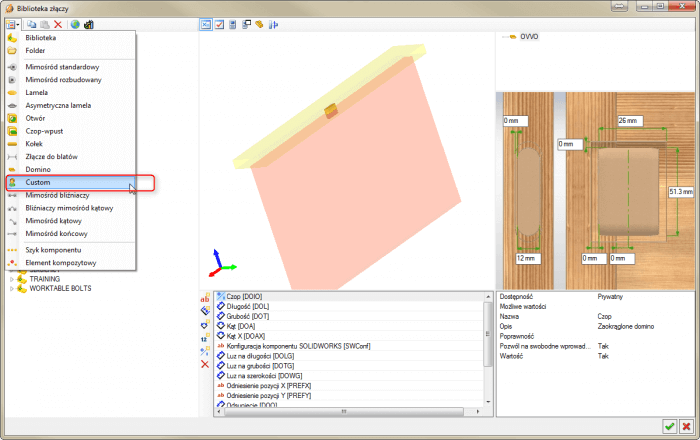

Po wejściu do edycji złącz rozwijamy listę złącz. Z listy należy wybrać złącze typu Custom.

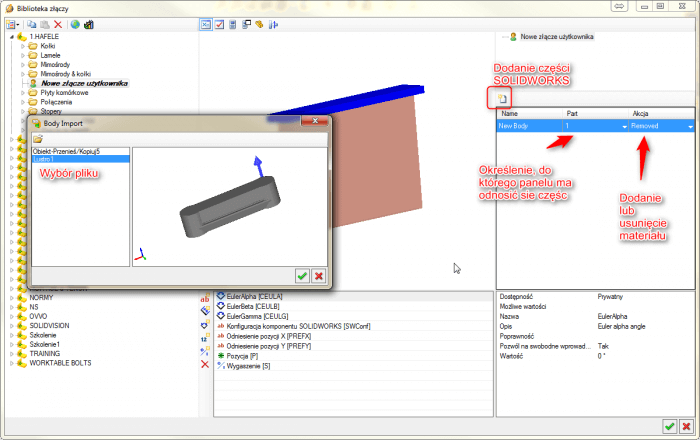

Po dodaniu odpowiedniego złącza pojawią się ustawienia jak poniżej, gdzie dostajemy możliwość zdefiniowania odpowiedniego złącza. Podpięcia części, usunięcia lub dodania materiału oraz określenia pozycji.

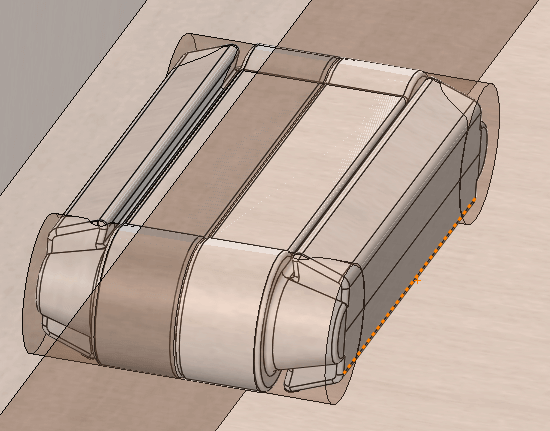

Po zdefiniowaniu obu części i wstawieniu ich do korpusu otwór pod złącze będzie dokładnie odwzorowywał kształt freza:

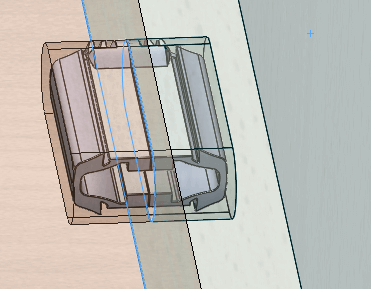

Dla porównania to samo złącze wykonane za pomocą operacji domino:
Dodatkowo do tego złącza oczywiście możemy dodać część SOLIDWORKS, która pozwoli nam na odpowiednie wygenerowanie raportu czy też listy materiałów dla całego złożenia.
