Jeżeli rysujemy rysunki o kilku warstwach, kolorach linii, typach linii czy zawierających bloki i potrzebujemy wybrać obiekty o określonych właściwościach, to przy większych rysunkach ich zaznaczanie może być wyzwaniem. I tutaj z pomocą przychodzi bardzo fajna funkcją jaką jest SMART SELECT.
Wywołanie funkcji
W zasadzie, to jak w większości przypadków, mamy do wyboru dwie możliwości włączenia funkcji Inteligentnego zaznaczania. Pierwsza to w klasycznym interfejsie przejście do menu rozwijalnego Modyfikuj > Właściwości i wybranie przycisku Inteligentnego zaznaczania.
Druga opcja to wpisanie w linii komend SMARTSELECT i zatwierdzenie jej przyciskiem Enter.
Dostępne opcje

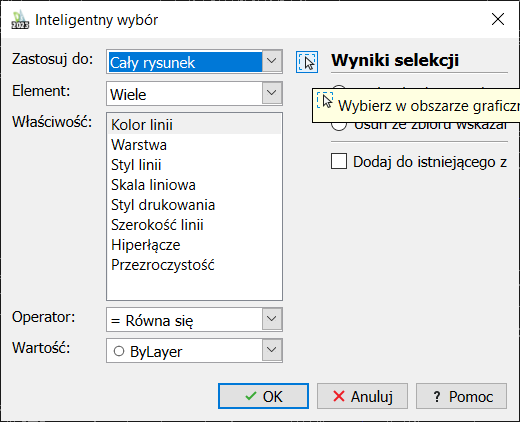

Po wywołaniu operacji Inteligentnego zaznacza wyskoczy okienko z dostępnymi opcjami. Przyjrzyjmy się temu co możemy zdziałać przy pomocy tej funkcji. Idąc od góry mamy opcję „Zastosuj do” do której jest przypisane menu rozwijalne. Domyślnie będzie tam do wyboru tylko opcja „Cały rysunek”, natomiast na prawo od niej mamy przycisk przy pomocy którego możemy ograniczyć wybór do zaznaczonego oknem obszaru rysunku.
Linijkę niżej zaznaczamy „Element” który nas interesuje. Znowu domyślną wartością jest „Wiele”, ale po rozwinięciu tego menu mamy do dyspozycji szereg opcji, między innymi: Linia, Okrąg, Blok, itd. Nasz wybór będzie miał wpływ na listę Właściwości dostępną poniżej, dlatego jeżeli szukamy konkretnej właściwości, to warto sprawdzić różne wartości w menu „Element”.

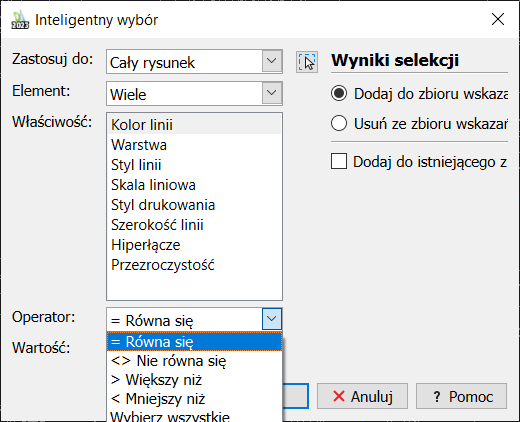

W następnej kolejności musimy wybrać wartość logiczną (menu „Operator”), jaka nas interesuje, czyli czy chcemy wskazać konkretną wartość, czy może większą lub niższą od wybranej w kolejnym menu rozwijalnym zatytułowanym „Wartość”.
No dobrze, wszystko mamy wybrane, możemy zatwierdzić wybór. Ale czekaj, zostały jeszcze opcje po prawej stronie. Tutaj możemy wskazać czy wybrane opcje posłużą nam do zaznaczenia elementów i dodanie do zbioru czy usunięcia ich ze zbioru. Oznacza to również, że możemy ręcznie lub przy pomocy Inteligentnego wyboru zaznaczyć część rysunku, a następnie odznaczyć niechciane elementy. Jeżeli pojedyncze wywołanie tej operacji nie umożliwia nam zaznaczenie wszystkich wymaganych elementów, to warto zaznaczyć opcję „Dodaj do istniejącego zbioru”, żeby mieć możliwość skorzystania z operacji Inteligentnego zaznaczania kilkukrotnie.
