W pakiecie Simulation Professional zawarte jest badanie topologii, które pozwala na optymalizację naszej części po uwzględnieniu występujących obciążeń. A co, jeśli posiadamy tylko możliwość wykonywania analiz statycznych?
Wówczas, z pomocą przychodzi nam narzędzie o nazwie Wgląd w projekt. Jest to wykres, pokazujący obszary modelu, które przenoszą obciążenia najefektywniej. Może on być przydatny w modyfikacji części w projekcie, co pozwoli na redukcję kosztów detalu.
Z perspektywy produkcji, więcej materiału = większy koszt. Oczywiście, można też powiedzieć, że więcej materiału to większa wytrzymałość. Jednak nie zawsze tak jest. Wykres wgląd w projekt pomaga zmniejszyć koszt produkcji „grubszych” części i wskaże nam te obszary detalu, które ywmagają modyfikacji.
Wyobraźmy sobie prosty uchwyt do szafki, który umocowany jest w otworach na śruby, a obciążony siła 50 kg.

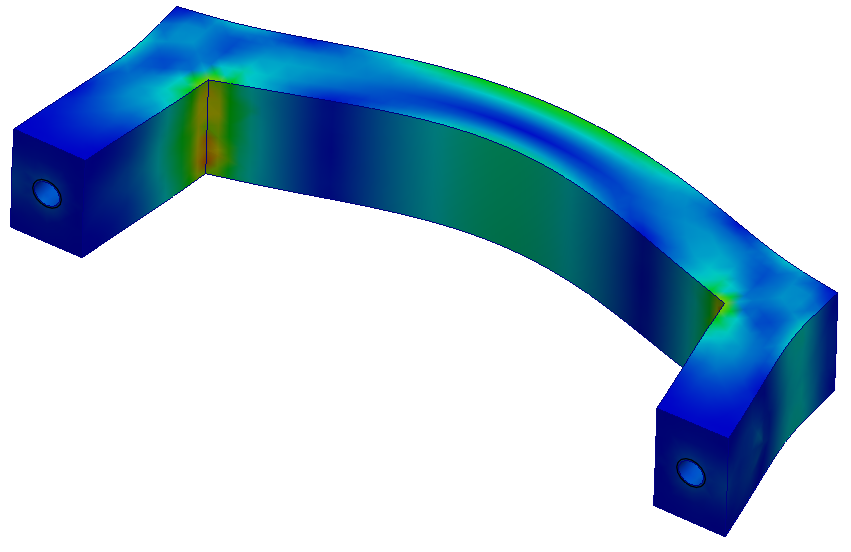

Po wykonaniu analizy uzyskujemy standardowe wykresy obciążeń i przemieszczeń.
Zauważmy, że są obszary, w których naprężenia są znikome.
Wywołujemy narzędzie Wgląd w projekt z paska narzędzi.

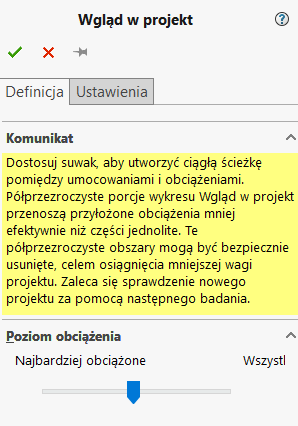

Po otwarciu funkcji zobaczymy suwak, który można przesuwać z pozycji Najbardziej obciążone do Wszystkie. Obszary Najbardziej obciążone to obszary o największym naprężeniu w modelu.

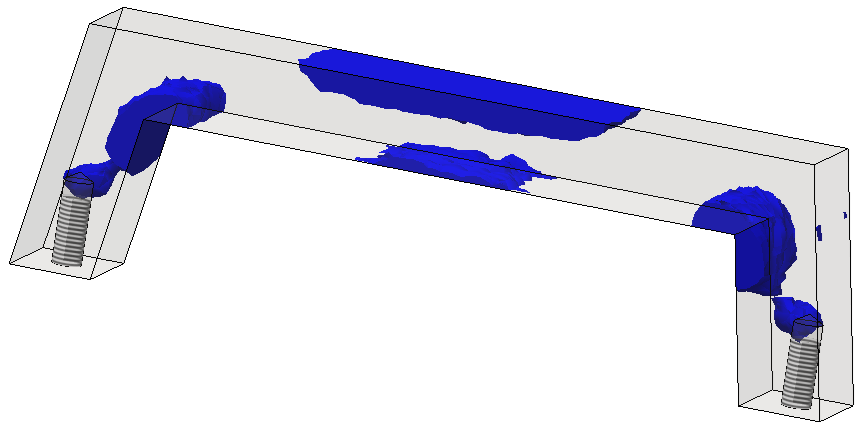

Zakładając, że suwak znajduje się w pozycji bliższej Najbardziej obciążone, jeśli celem jest zmniejszenie ciężaru projektu, obszary, które są przezroczyste, można ręcznie usunąć z geometrii.

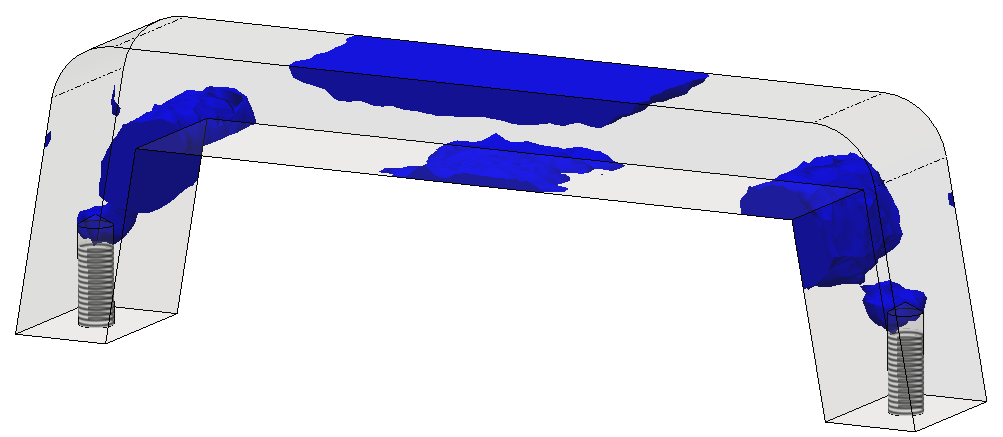

W efekcie, generujemy siatkę i ponownie przeprowadzamy analizę. Sprawdzamy obciążenia modelu i najbardziej obciążone obszary.

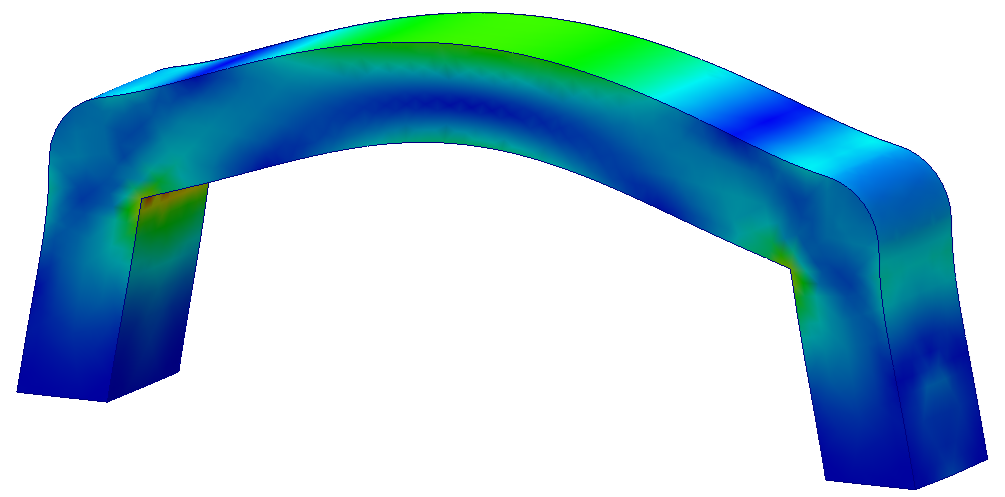

W efekcie uzyskujemy zmodyfikowany i zoptymalizowany detal, który można skierować do produkcji.
