SURFCAM Operacja Frezowania gwintu [+wideo]

operacja frezowania

SURFCAM Operacja Frezowania gwintu [+wideo]

Operacja frezowania jest dostępna w oprogramowaniu SurfCam – frezuje gwinty równoległe oraz stożkowe zarówno dla bryły krawędziowej oraz modeli bryłowych.

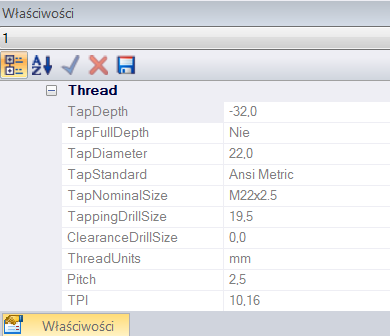

Po wykryciu Cech za pomocą opcji Znajdź cechy. Wszystkie parametry gwintu zobaczyć można w okienku Właściwości.

ślepy otwór gwintowany

właściwości gwintu

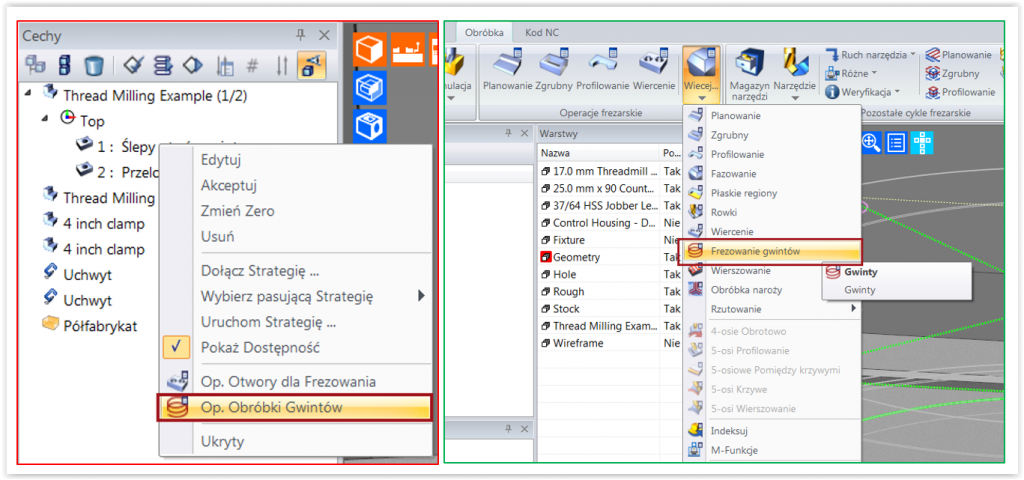

Operację obróbki Gwintów możemy wybrać na dwa sposoby. Pierwszy z nich kliknięcie prawym przyciskiem myszy w nazwę Cechy oraz wybranie Op. Obróbki Gwintów. Drugi sposób obejmuje wybranie obróbki z zakładki:
Obróbka > Więcej…> Frezowanie gwintów.

Operacja frezowania

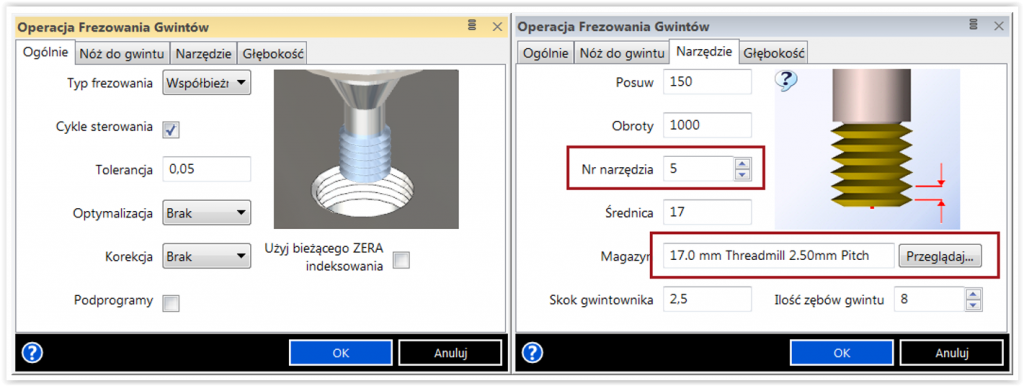

Po wybraniu opcji pojawi nam się poniżej okienko dialogowe, odpowiedzialne za definiowanie poszczególnych parametrów w “Operacja frezowania Gwintów”.

Operacji Frezowania Gwintów

W zakładce Narzędzie wybieram 17.0 mm Threadmill 2.50mm Pitch, jako nr narzędzia podaję 5. W zakładce Głębokość wprowadźmy następujące parametry:

  • Poziom bezpieczny: 5 Poziom: 0                  Głębokość: 0

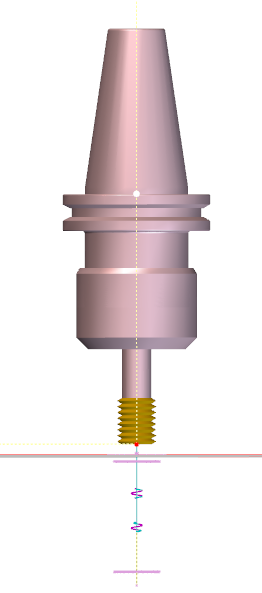

Po zatwierdzeniu wygenerowane zostaną ścieżki narzędzia

generowanie ścieżki narzędzia

Program SurfCam posiada szeroki wachlarz parametrów, które mogą być definiowane podczas Frezowania Gwintów. SurfCam umożliwia nam definiowanie typu gwintu, liczby ścieżek, ilości rozpoczęć gwintu, kąt startu oraz w dużo innych. Dodatkowo wszystkie te wymiary są w pełni asocjatywne z plikiem bryłowym, każda zmiana w bryle spowoduje automatycznie zsynchronizowanie ścieżki narzędzia.

Obejrzyj wideo oraz pobierz najnowszego SurfCam’a już dziś!!!
