Ogólnie operacja szyku jest operacją bardzo pomocną i przyspieszającą pracę z powtarzalnymi elementami. Dlatego też znajdziemy ją zarówno w szkicowniku, przy modelowaniu 3D oraz w złożeniach. Ale czy wiesz, że w zależności od miejsca używania, będą znaczne różnice pomiędzy nimi? W tym miejscu chciałbym omówić pewną różnicę na podstawie szyku liniowego.
Szyk liniowy w szkicowniku

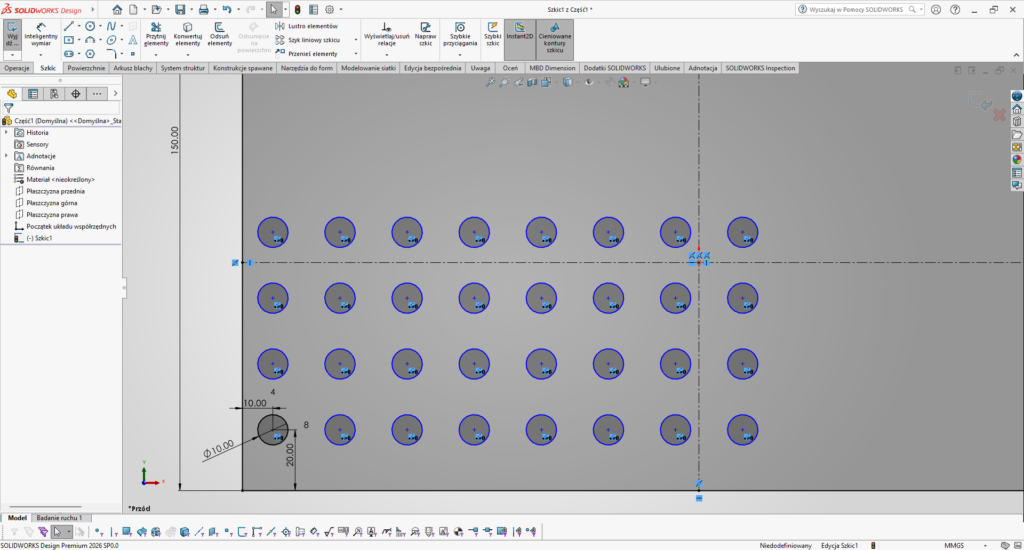

W szkicowniku mam w zasadzie tylko 2 podstawowe typy szyku: szyk liniowy i kołowy.
Należy jednak zaznaczyć, że w przypadku szyku w szkicowniku, nie mamy możliwości wejścia w edycję operacji po zatwierdzeniu jej. Dodatkowo program nie dodaje wymiarów odstępu pomiędzy wystąpieniami elementów. Natomiast z drugiej strony, operacja szyku liniowego w szkicu daje nam możliwość wyświetlenia liczby wystąpień w każdym kierunku jako wymiar sterujący, co oznacza, że możemy zmieniać ich ilość. Brak wymiaru odległości oznacza również, że użytkownik może ręcznie dodać zarówno wymiar określający odległość pomiędzy kolejnymi wystąpieniami, jak i wymiar od odniesienia do ostatniego elementu.
Szyk liniowy w części

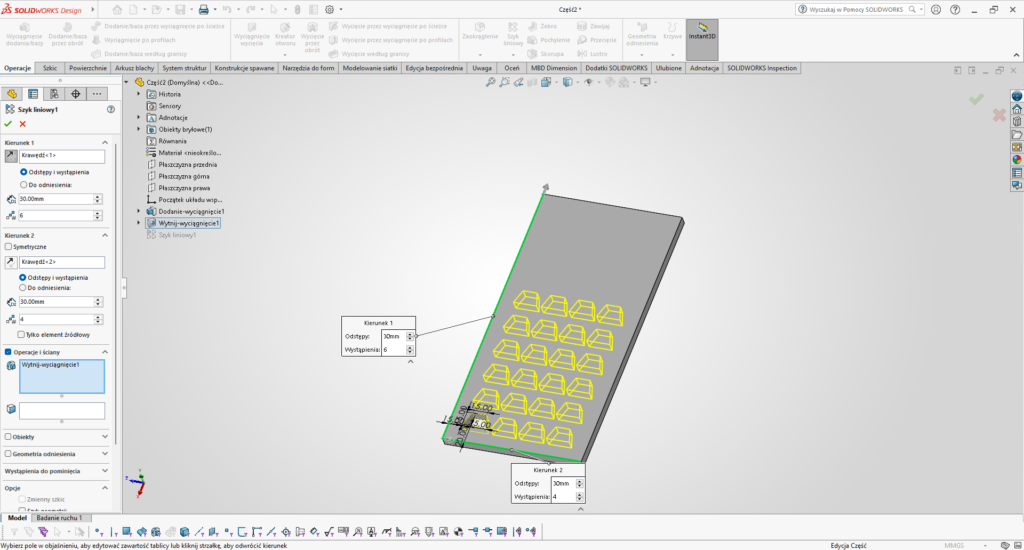

Podczas modelowania części mamy do dyspozycji większą ilość szyków, bo oprócz standardowych: liniowego i kołowego, do gry wkraczają również: szyk oparty na szkicu, szyk oparty na krzywej, szyk oparty na tabeli, wzór wypełnienia i szyk zmiennej.
Wróćmy jednak do szyku liniowego. Tutaj oczywiście możemy po zatwierdzeniu wejść w edycję operacji i pozmieniać wcześniej wybrane opcje, takie jak ilość, odległość, wystąpienia do pominięcia, itd. Można zrobić szyk zwykły lub do odniesienia w obu kierunkach.
Szyk liniowy w złożeniu
W złożeniu również mamy do wyboru kilka rodzajów szyków: liniowy, kołowy, oparty na szyku, oparty na szkicu, oparty na krzywej i łańcuchowy.

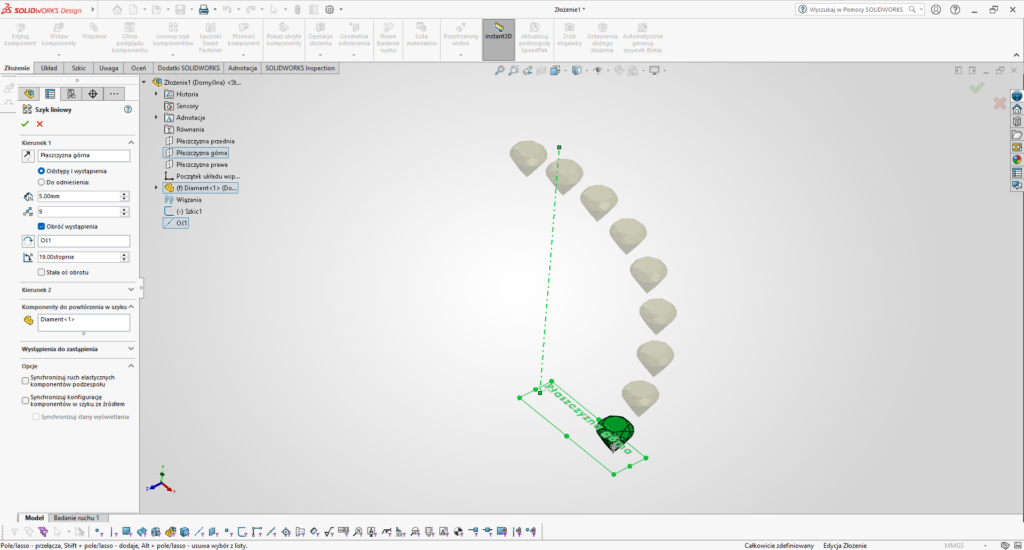

Co do samego szyku liniowego, bo to na nim się skupiamy, to szyk ten w złożeniu wyróżnia się tym, że od wersji 2018 może być kombinacją szyku liniowego i kołowego. To znaczy dla kierunku 1 mamy możliwość podania wymiaru odsunięcia komponentów między sobą i ich ilość lub opcję do odniesienia oraz, co unikatowe dla złożenia, również obrotu komponentów wokół osi. Należy zaznaczyć, że oś obrotu nie musi pokrywać się z kierunkiem 1 (nie musi to być na przykład ta sama krawędź modelu.
