W poprzednich artykułach pokazałem jak utworzyć fale w XY, fale w Z, a także jak zamienić linie lub łuki na fale w Z.

Fale – zaskocz innych niepowtarzalnym wzorem!

Fale w Z – Uruchom trzecią oś w obróbce fal!

Zamień fale w XY na fale w Z!

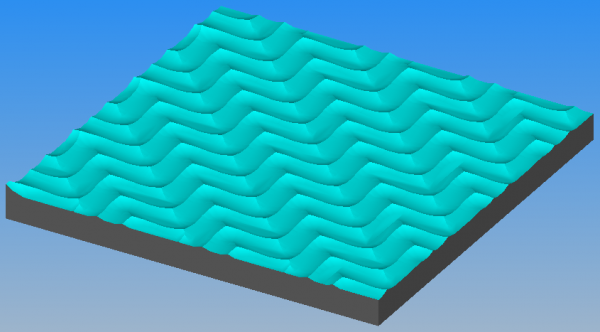

O ile obróbka fal w XY nie powinna być kłopotliwa, ponieważ wykorzystujemy tutaj standardową obróbkę konturów:

obróbka fal

To obróbka fal w Z już nie jest taka oczywista.

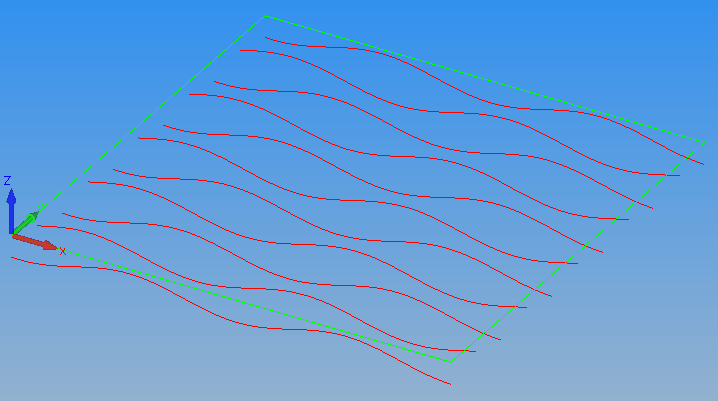

Fale w Z są tworzone jako polilinie:

polilinie

A polilinii, za pomocą obróbki konturów nie obrobimy. Ale nic straconego, Alphacam posiada strategię do obróbki polilinii. Ze wstążki Technologia wybieramy opcję Obrób Splajn lub Polilinię.

Obrób Splajn lub Polilinię

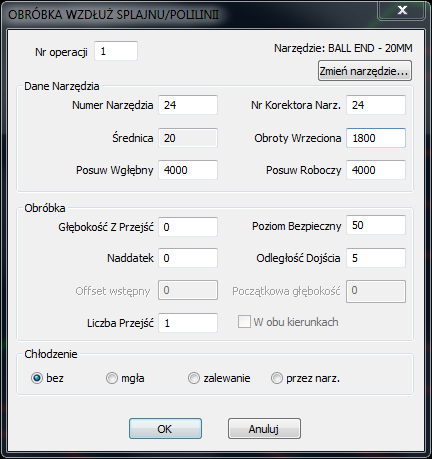

Pierwsze okienko, które pojawi się po wyborze tej funkcji:

obróbka wzdłuż

Większość parametrów odpowiada za to samo co w standardowej obróbce konturów. Warto jednak zwrócić uwagę na parametr Głębokość Z Przejść. Utworzona fala w Z, sama w sobie ma już jakąś głębokość, dlatego ten parametr zostawiłem na 0. Jednak jeżeli chcemy wykonać obróbkę poniżej utworzonych polilinii, to wpisujemy tutaj wartości dodatnie i tak np. wartość 3 powoduje wygenerowanie ścieżek narzędzia 3 mm poniżej polilinii.

Klikamy OK, a następnie Alphacam poprosi o wskazanie polilinii.

Alphacam

Zaznaczamy fali i zatwierdzamy wybór.

Teraz w zależności od modułu Alphacam pojawią się (lub nie) poniższe okienka:

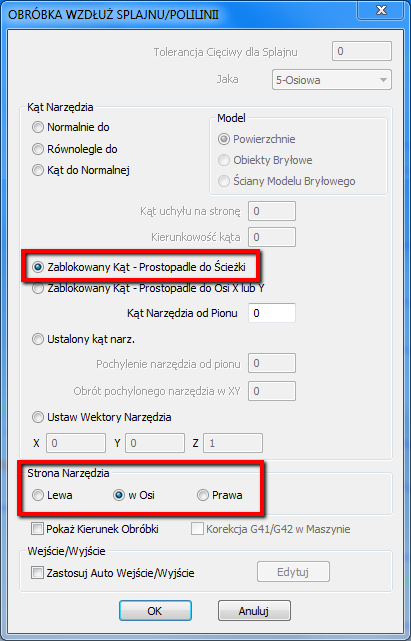

– jeżeli chodzi o moduł Ultimate:

Ultimate

Zaznaczamy opcje Zablokowany Kąt – Prostopadle do Ścieżki i ustawiamy stronę narzędzia w Osi. Dodatkowo możemy zastosować wejście i wyjście narzędzia.

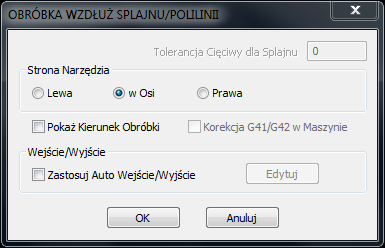

– jeżeli chodzi o moduł Advanced:

Zablokowany Kąt – Prostopadle do Ścieżki

Wybieramy jedynie stronę narzędzia w Osi. I tak jak wyżej możemy zastosować wejście i wyjście narzędzia.

– jeżeli chodzi o moduł Standard, nie pojawi się żadne okienko, tylko od razu zostaną wygenerowane ścieżki narzędzia.

– jeżeli chodzi o moduł Essential, nie wykonamy obróbki fal w Z.

Jednak, niezależnie od tego jaki moduł (Ultimate, Advanced, Standard) posiadamy możemy przygotować obróbkę fal w Z.

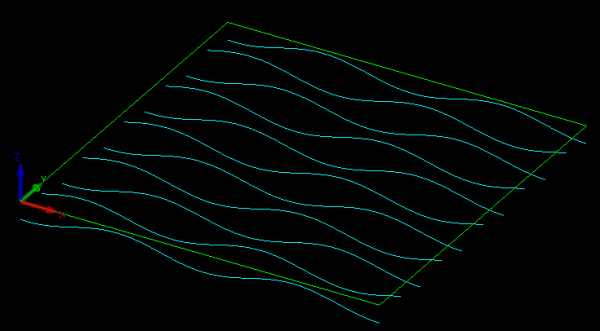

Ścieżki narzędzia zostaną wygenerowane.

Essential

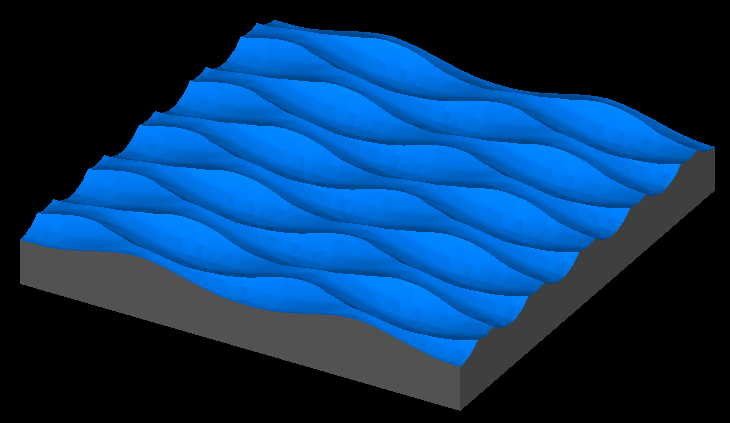

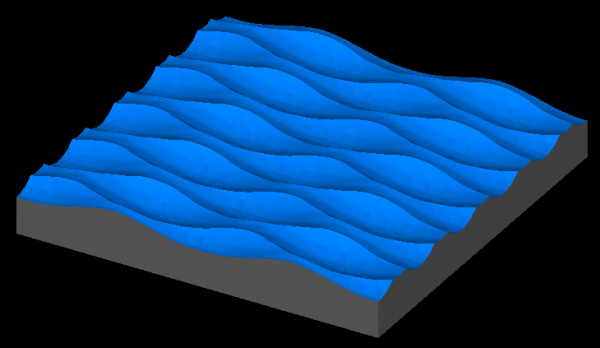

A oto efekt po symulacji:

Alphacam

Tak samo postępujemy jeżeli mamy fale powstałe po konwersji linii lub łuków do fal w Z.

Nie pozostaje mi nic innego jak zachęcić Was do sprawdzenia samodzielnie, jakie efekty można uzyskać.

Pobierz ZA DARMO najnowszą wersję Alphacam i zrób to sam!
