Odniesienie wiązania – nie wybieraj ciągle konfiguracji!

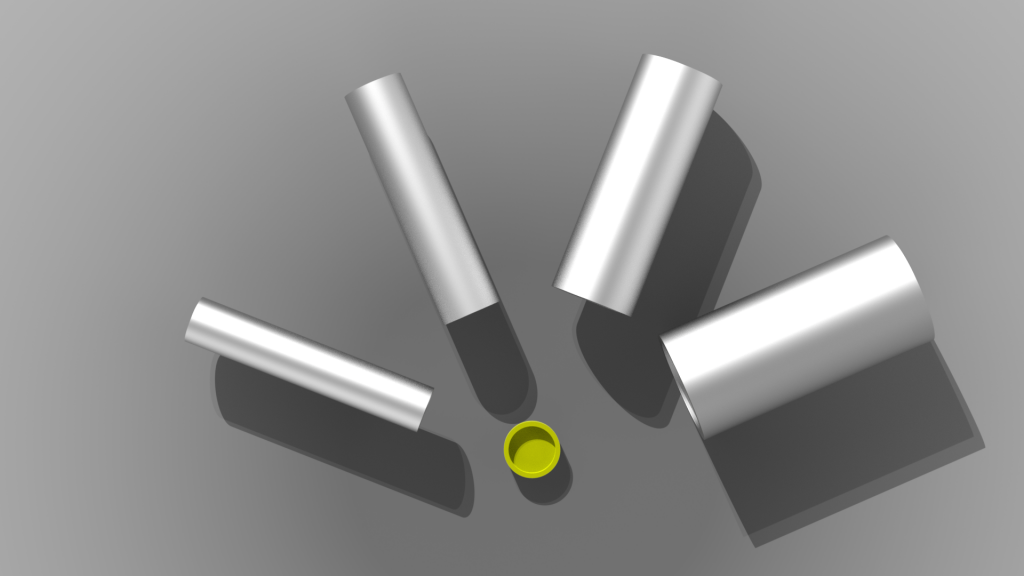

Otóż nie! Jedną z przydatnych funkcjonalności SOLIDWORKS jest możliwość tworzenia inteligentnych komponentów, a dokładniej chodzi o „Odniesienie wiązania„. Taki komponent jest w stanie dodać nam do złożenia, zarówno dodatkowe części jak i operacje. Jednak w poniższym artykule skupię się na możliwości auto-dopasowania rozmiaru w oparciu o średnicę. Zagadnienie opiszę na przykładzie umieszczania nakładki na końcówki...
Drawing zone – Strefy rysunku
O ile tworzenie dokumentacji dużych złożeń bądź skomplikowanych części w środowisku SOLIDWORKS jest proste i intuicyjne, to samo przeglądanie arkuszy sporządzonych przez innych konstruktorów, może zająć nam dużo czasu. Często, przeglądając arkusze o dużych formatach – na których użytkownicy przedstawiają skomplikowane złożenia, bądź części, z trudem odnajdujemy kluczowe dla projektu szczegóły. Na domiar tego, przypisane...
Importowanie wymiarów i adnotacji do rysunków
Niektórzy użytkownicy środowiska SOLIDWORKS, podczas tworzenia dokumentacji nie korzystają z polecenia Elementy modelu. Opcja ta znacznie skraca czas tworzenia rysunku wykonawczego części. Jej zadaniem jest automatyczne zaczytywanie wymiarów ze źródła (konkretnej części) na arkusz. Wstawione do rysunku wymiary, pochodzą z tych operacji, które pozwoliły na utworzenie modelu. Narzędzie Elementy modelu stanowi jedynie odniesienie z poziomu...
Komunikat SolidWorks „Plik dziennika nie mógł zostać zapisany….”

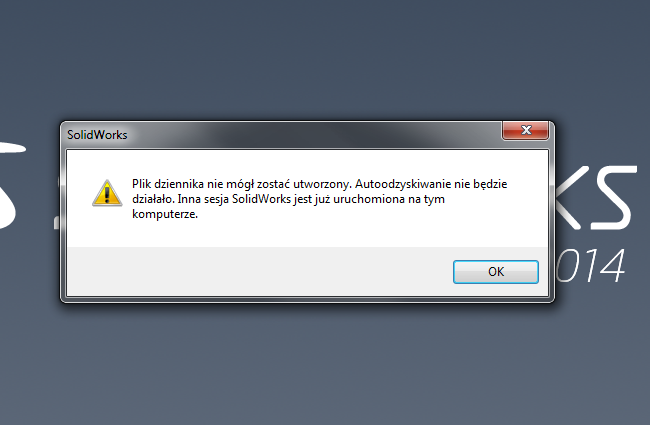

Czasami, gdy SolidWorks zostanie nieprawidłowo zamknięty, lub też system operacyjny przestanie odpowiadać i zresetujemy nasz komputer, zdarza się, że przy uruchamianiu programu wyskoczy komunikat: „Plik dziennika nie mógł zostać zapisany. Autoodzyskiwanie nie będzie działało. Inna sesja SolidWorks jest już uruchomiona na tym komputerze.” Jeżeli widzimy, że nie mamy przed sobą uruchomionego wcześniej SolidWorksa musimy wykonać...
SOLIDWORKS – Rysunek – Tekst po obu stronach linii wymiaru
Nową funkcjonalnością dostępną w SolidWorks 2014 jest możliwość wstawienia wymiaru na rysunku, którego tekst zostanie umieszczony zarówno powyżej linni wymiarowej jak również poniżej zgodnie z obowiązującymi normami ISO. Opcja ta dostępna jest dla wymiarów liniowych, promieniowych oraz średnic z ustawioną pozycją tekstu na „Ciągła linia wiodąca, tekst wyrównany”. Pozycję tekstu możemy ustawić przechodząc na kartę...
Logo Twojej firmy w zakładkach CommandManager

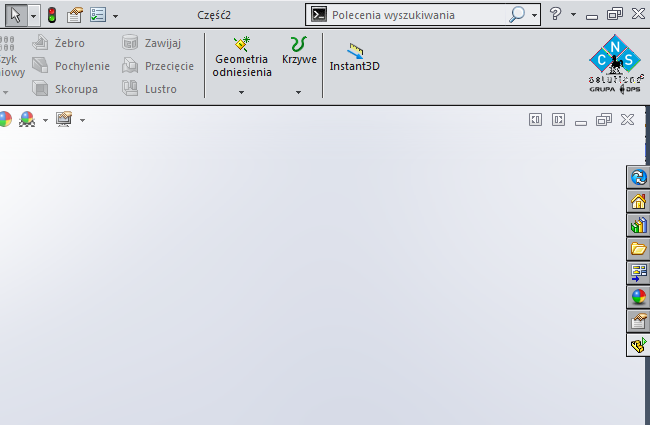

Czy zastanawialiście się jak możecie zapełnić puste miejsce po prawej stronie każdej zakładki CommandManager? Może dodać kilka dodatkowych narzędzi? Może pozostawić niezapełnione? Dziś mam dla was zupełnie nietypowe rozwiązanie. Co powiecie na umieszczenie w tym miejscu np. logo własnej firmy? Poniżej kilka niezbędnych informacji wyjaśniających jak tego dokonać. Krok 1: Tworzymy plik graficzny o rozmiarze...
Oszczędzaj czas – Korzystaj z bibliotek operacji
Jeśli przeanalizujemy kilka lub kilkanaście naszych projektów szybko spostrzeżemy, że możemy wyodrębnić pewne grupy operacji, które są analogiczne względem siebie. Jeśli jest to pojedyncza operacja to nie ma to żadnego znaczenia, jednak powtarzając za każdym razem ciąg operacji całkiem nie potrzebnie tracimy, jakże cenny, czas. Czy nie prościej jest posiadać zdefiniowane operacje i jedynie podać...
Tworzenie bloku tytułowego w SOLIDWORKS
Tworzenie dokumentacji 2D w SOLIDWORKS na wielu etapach możemy znacznie przyspieszyć. Jednym z tych etapów jest wypełnienie tabelki rysunkowej, zawierającej istotne informacje takie jak: kto konstruował, kiedy konstruował, kto zatwierdził etc. Aby w prosty sposób wprowadzić te dane bez konieczności edycji formatu arkusza, możemy określić, które notatki (zawarte w formacie arkusza) mogą być edytowane z poziomu...
Paski podręczne – wszystkie narzędzia pod jednym klawiszem!

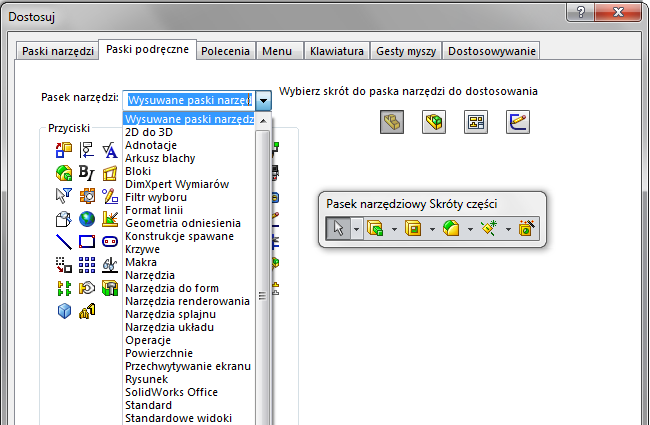

Paski podręczne – narzędzie zwiększające Twoją produktywność! Nie rzadko zdarza się, że nie potrafimy odnaleźć interesującej nas operacji lub narzędzia. SOLIDWORKS wychodząc naprzeciw potrzebom użytkowników oferuje Paski podręczne. Dostępne pod skrótem klawiaturowym (domyślnie klawisz „S”) menu, pojawiające się przy kursorze zawiera skróty do narzędzi i operacji, które użytkownik może dostosować indywidualnie. Możemy rozróżnić 4 rodzaje...
Efektywne tworzenie dokumentacji 2D #1
Program SolidWorks umożliwia użytkownikom korzystanie z wielu narzędzi poprawiających wydajność naszej pracy, a także tworzenie dokumentacji. Poniżej przedstawione zostało 5 zasad, według których powinniśmy pracować, aby poprawić wyniki naszej pracy. Jeśli tworzymy widok rzutowania, widok pomocniczy lub widok przekroju domyślnie program utworzy nam linie wyrównania. Aby przerwać wyrównanie należy przytrzymać klawisz CTRL do momentu utworzenia...
